水性涂料出現閃銹的原因及有效解決方法
2021-11-25 11:54:36
作者： 肖冰 來源： 防腐蝕論壇
分享至：
隨著國家環保政策及措施的相繼出臺，水性環保涂料應時而生，廣泛應用于各行業領域施工基材的防銹防腐工程施工。水性涂料的廣泛應用使漆膜“閃銹”的問題時長困擾著施工客戶，對金屬基材的防護造成了部分影響。
濕漆膜中的水分與鋼材長時間接觸，加之氧氣的作用，增加了“閃銹”發生的概率。防閃銹助劑多應用于金屬涂料中，防止金屬的閃銹問題。有些木器漆也可能臨時涂刷于金屬基材上，這時必須加入防閃銹助劑。
1 閃銹的原因

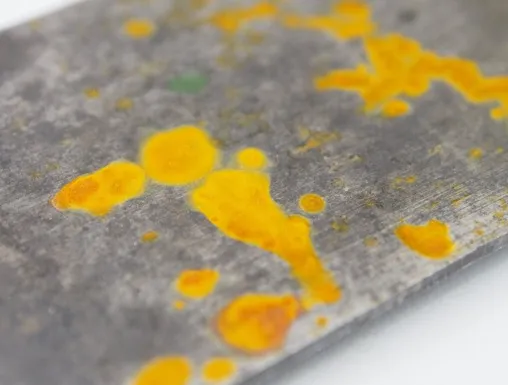

水性涂料直接涂覆于金屬基材，由于水的揮發潛熱較高，水在金屬底材上停留時間較長，使金屬基材開始銹蝕，稱之為“閃銹”；
閃銹現象多發生于涂膜干燥固化之前的時間段；
閃銹是一種電化學現象，產生的原因與鐵化合物的溶解和沉淀有關。由于水性涂料本身是導體，對存在電位差的不同區域形成電荷遷移通道，在水和氧氣共同作用下，產生腐蝕，在涂膜表面出現棕色或黑色銹蝕物；
金屬基材、水和氧氣是產生閃銹的三要素。
2 加速閃銹的誘因
慢干條件：溫度低、濕度高（RH大于85%時尤其嚴重）；

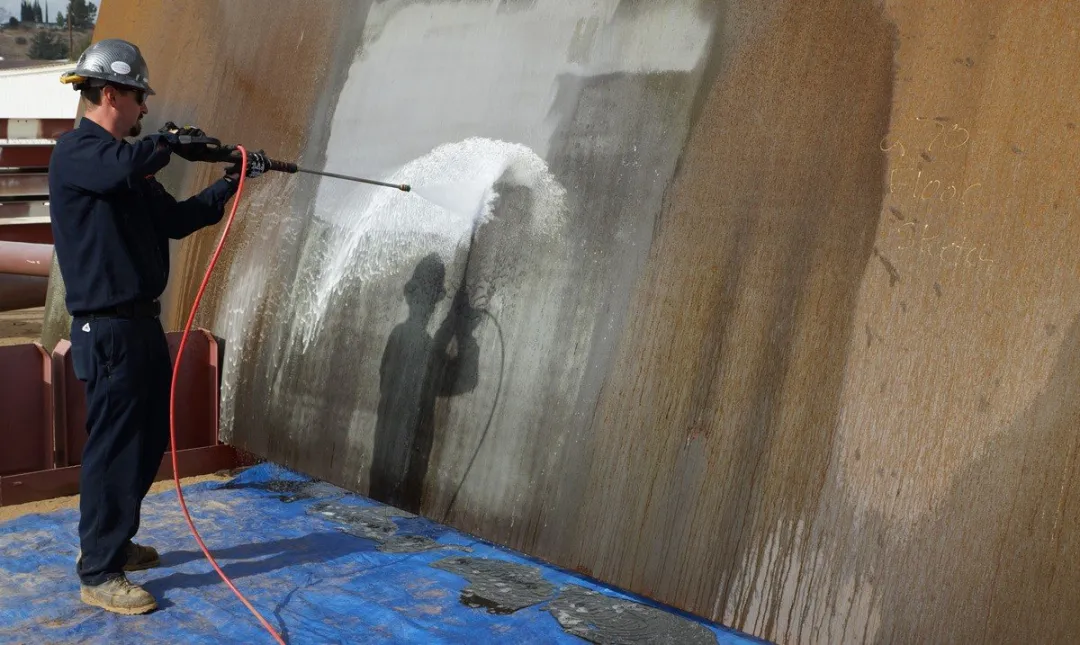

前處理不潔凈和質量不穩定的鐵質底材：通常新處理的鋼鐵表面最容易產生閃銹；
涂料體系：PH值越低越容易閃銹；
金屬底材產生閃銹的難易程度是：鑄鐵>碳鋼>鍍鋅板（打磨）>馬口鐵（打磨）>鐵板或鐵絲>鋁合金。
防止閃銹的措施加速
加速干燥：溫度高、濕度低有利于閃銹防止
漆膜厚度：漆膜越厚，越容易產生閃銹，因為漆膜厚導致水分揮發速度急劇下降
避免金屬底材污染，盡量用不易閃銹的底材
涂料的PH值：PH值越高，越不容易產生閃銹，PH調整到9.5左右比較合適
不同中和劑的影響：用DMEA中和的水性丙烯酸氨基烤漆或水性環氧酯防銹漆幾乎不閃銹。而用氨水中和的乳液型丙烯酸涂料，即使PH值調至9.5也易產生閃銹；而改用DMEA將PH值調至11，在90%濕度下也不易閃銹
樹脂體系：苯丙、純丙乳液等自干體系較易產生閃銹，而水溶性的丙烯酸、聚酯樹脂體系則不易產生閃銹
使用防閃銹劑：合理搭配的防閃銹劑可以有效防止閃銹產生
磷酸鋅和磷酸鋁等緩蝕顏料，在起防腐作用的同時，對閃銹也有一定的抑制作用
盡管在大多數涂料工程師的眼里，水性丙烯酸防腐涂料的閃銹抑制性并非難題。但在實際的施工過程中，閃銹抑制性較差的品種卻往往會引起非常大的問題，因此需要引起重視。其改善過程需要進行針對性的研究、模擬試驗和現場試驗才能有效解決。
同時，選擇適合的閃銹抑制劑不但可以解決閃銹的問題，同時可提高漆膜的長期耐水性、罐內防腐性等綜合效益。
免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。
相關文章
官方微信
《中國腐蝕與防護網電子期刊》征訂啟事
- 投稿聯系：編輯部
- 電話：010-62316606-806
- 郵箱：fsfhzy666@163.com
- 中國腐蝕與防護網官方QQ群：140808414
點擊排行
PPT新聞
“海洋金屬”——鈦合金在艦船的
點擊數：7137
腐蝕與“海上絲綢之路”
點擊數：5743
