標準體系

國際上的法蘭標準體系主要有兩個。一個是以歐盟EN標準為代表的歐洲法蘭標準體系（公稱壓力等級以PN表示），另一個是以美國ASME為代表的美洲法蘭標準體系（公稱壓力等級以Class表示）。此外，還有日本的JIS標準體系（公稱壓力等級以K表示）。后者不常用，我們今天主要談歐洲和美洲法蘭標準體系。

歐盟EN法蘭標準體系由兩個體系組成，一個以原來的DIN（德國標準）、NF（法國標準）、BS（英國標準）為基礎制定的EN1092-1，另一個是以ASMEB16.5為基礎制定的EN1759-1。國內談的歐標法蘭體系常常指的是EN1092-1的法蘭標準體系，本文亦是如此。

EN1092-1包含了公稱壓力為PN2.5、PN6、PN10、PN16、PN25、PN40、PN100共7檔，公稱尺寸為DN10-DN4000。

美標ASME法蘭標準體系主要由ASMEB16.5和ASMEB16.47兩個標準組成，ASMEB16.5口徑范圍為DN600及以下，ASMEB16.47包含A、B兩個系列，用在DN600以上的場合。其中ASMEB16.47A是在MSS SP-44的基礎上發展起來的。ASMEB16.47B是在API605的基礎上發展起來的。需注意，ASMEB16.47A（對應HG20623A/SH3406-2013大直徑A）、ASMEB16.47B（對應HG20623B/SH3406-2013大直徑B）的A、B系列是配對尺寸等外形尺寸的區分，與法蘭接管端的英制和公制外徑是兩個概念。

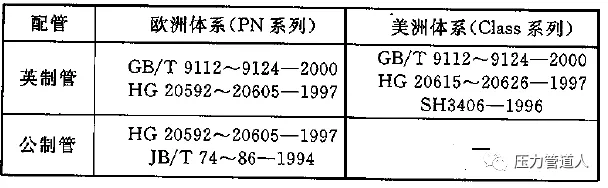

配對尺寸與接管尺寸

法蘭的配對尺寸，指的是法蘭的螺栓個數、螺栓直徑、密封面寬度、密封面高度等尺寸，只有兩片法蘭的這些尺寸完全一致，才能保持法蘭的準確連接和密封可靠。很顯然，不同標準系列，不同壓力等級的法蘭，基本上無法配對。有例外，但例外的范圍很小，工程上一般也不這么做，若朋友們有興趣，可參考壓力管道人微信公眾號知道用溫度壓力額定值選法蘭就完了？還有這些你不知道的！一文。

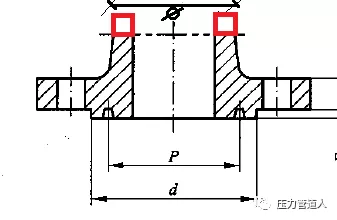

我們常說的要區分法蘭的歐標美標，主要指的就是不同標準體系的法蘭，配對尺寸不一致，無法連接。對于對焊法蘭，接管尺寸就是上圖的φ值。對于平焊法蘭和承插法蘭，就是插入接管的法蘭口尺寸。

公稱壓力等級

公稱壓力等級是法蘭強度的一個分組。不同材質的法蘭，不同公稱壓力等級，其特定溫度下許用的最大無沖擊工作壓力是不一樣的，這就是溫度壓力額定值的概念。

對于歐標法蘭，國內常用的是HG20592標準，在其97標準，壓力等級分別為N0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN10.0，由于壓力等級是無量綱的，但是確確實實是跟MPa有關聯。到了09標準，壓力等級變成了跟Bar關聯，分別為PN2.5、PN6、PN10、PN16、PN25、PN40、PN100共7檔。對于09標準，特定材質的歐標法蘭，其不同工作溫度下允許的最大工作壓力可用下式計算：p（bar）=（PN值X設計強度）/225。設計強度按下值取得：a當工作溫度低于材料的蠕變溫度時，取材料的屈服強度。b蠕變溫度時取材料許用應力的1.5倍。c材料的設計強度高于225MPa時，取225MPa。

對于美標法蘭，國內常用的標準之一是HG20615/HG20623A/B標準，在其97標準，壓力等級分別為PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0。到了09標準，壓力等級變成跟ASME標準一致，分別為CLass150、CLass300、CLass600、CLass900、CLass1500、CLass2500。對于09標準，特定材質的美標法蘭，其不同工作溫度下允許的最大工作壓力可用下式計算：p（bar）=（Class值X10X設計許用應力）/8750。對于該公式，CLass150時，以115代入。設計許用應力（MPa）按下值取得：a常溫或設定溫度下材料屈服強度的60%（碳鋼和低合金鋼）或70%（不銹鋼）。b常溫或設定溫度下抗拉強度的25%的1.25倍。c由高溫長期強度決定的許用應力值。且p不能超過按照使用經驗確定的最大工作壓力限定值。

那么，其實就很明白了：

對于歐標法蘭，我們常用PNXX來表示其公稱壓力等級。由于PNXX是一個無量綱的單位，我們一般不在PNXX后面跟上bar（HG20592-09）或者M(jìn)Pa（HG20592-97）。

對于美標法蘭HG20592-97曾用PN2.0、PN5.0、PN11.0、PN15.0、PN26.0、PN42.0表示其壓力等級，到了09版HG20615/HG20623標準，只用CLass（簡寫成CL）XX表示其壓力等級。寫成150LB等也非一種標準寫法。任何法蘭公稱壓力等級的選定，必須知道在明確法蘭材質的前提下，查法蘭標準，復核其溫度壓力額定值。當然，溫度壓力額定值你自己按照上述方法計算也可。

關于歐美標法蘭對應

其實這個問題很常見，也很奇葩。首先，配對尺寸不同，再者，接管外徑有可能是相同的，也有可能是不同的。更重要的是，CL150的法蘭能否用在PN2.5、PN6、PN10、PN16的場合？那要查相應的法蘭標準，看特定的溫度壓力額定值（特定材料的法蘭在工作溫度下允許的最大工作壓力）能否滿足要求。但是，和PN2.5、PN6、PN10、PN16的法蘭配對，大概率是不可以的。具體看標準。

法蘭該如何標注

至少，你應該注明下列內容：壓力等級、材質、密封面型式、接管外徑和壁厚，當然，平焊法蘭/承插法蘭，可以不用注明接管壁厚。就是這樣！
