彎頭成型溫度偏低及沒有進行最終熱處理導致開裂
2021-04-21 13:51:54
作者： 工業小南點 來源： 工業小南點
分享至：
概述

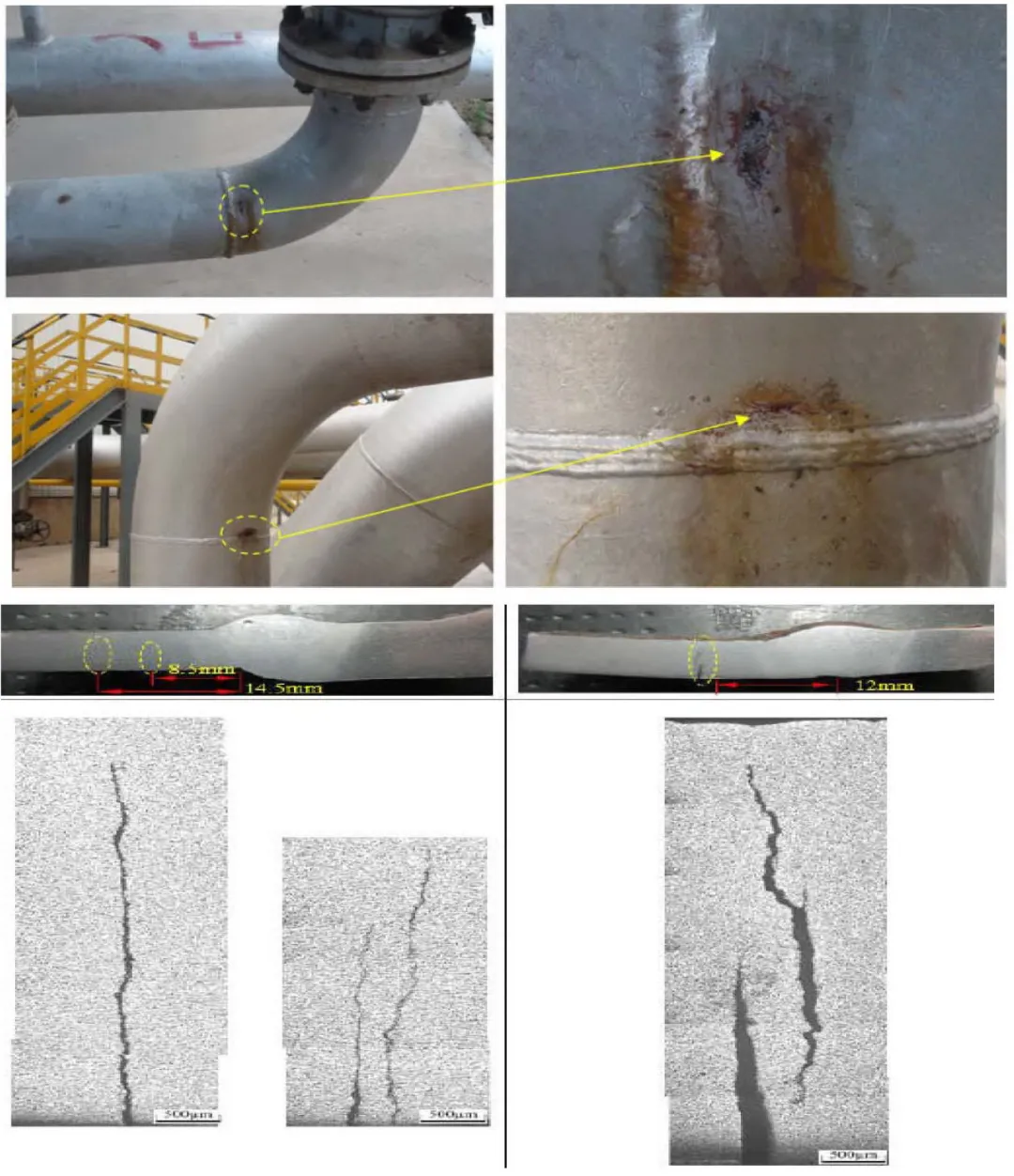

某企業甲醇原料罐區內的壓力管道，施工安裝后進行了系統水壓試驗和氣密試驗，試驗過程中未發現管件或焊縫泄露現象。投產7個月后，發現一個DN150的90度彎頭直邊處母材出現裂紋泄漏，運行近一年后在管線彎頭的母材上（距焊縫約15mm~20mm處）共發現12處，涉及的彎頭規格分別為DN150、DN250和DN350，材質均為20鋼。
主要理化分析結果：
（1） 宏觀檢查彎頭上的裂紋屬脆性斷裂，彎頭的壁厚未見有明顯變化；
（2） 彎頭母材的化學成分滿足相關標準的要求，焊縫金屬材質與母材相匹配；

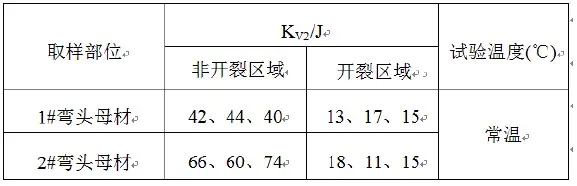

（3） 彎頭的力學性能指標滿足相關標準的要求，焊縫金屬的強度指標略低于母材；
（4） 彎頭在推制成型后未進行熱處理；

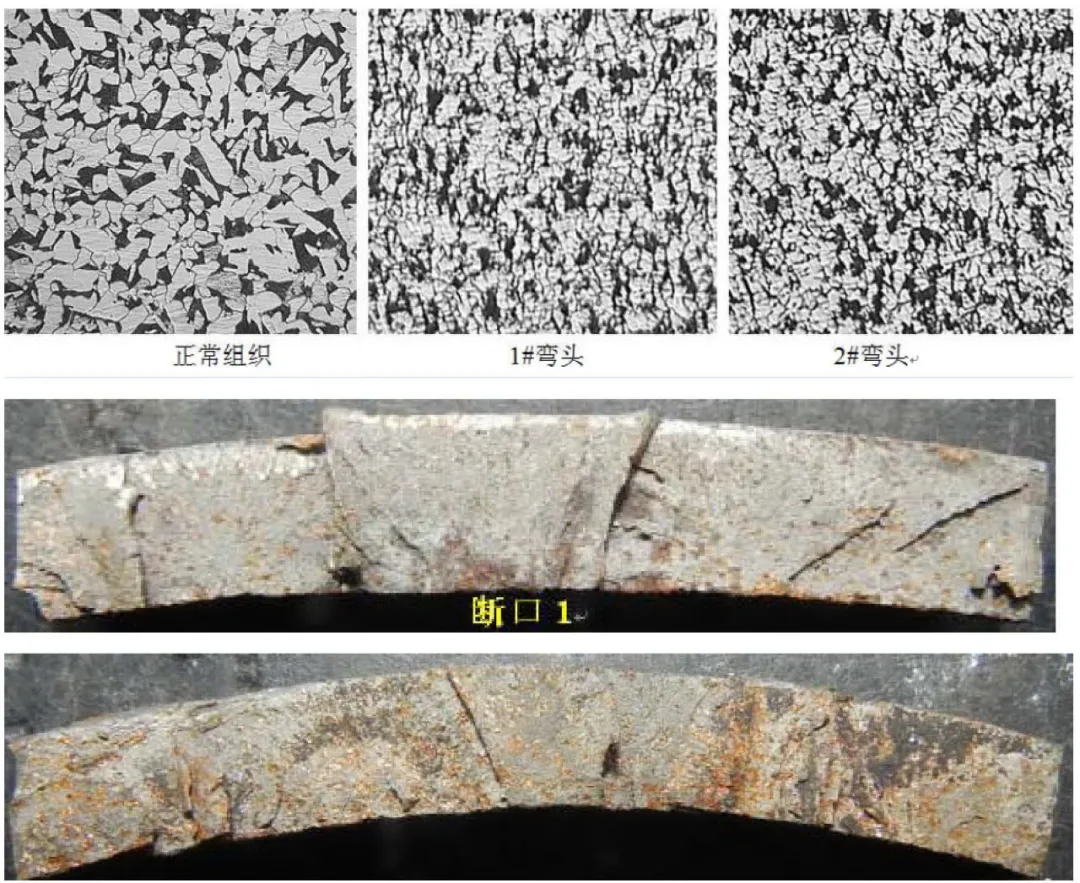

（5） 彎頭母材上的裂紋為沿晶開裂，斷裂面也以沿晶開裂為主；
（6） 腐蝕產物分析結果表明，斷裂面上腐蝕元素主要有O、Na、S、Cl和K等。
失效原因：
彎頭推制成型溫度偏低及成型后沒有進行最終熱處理，在殘余應力共同作用下導致開裂。
免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。
相關文章
無相關信息
官方微信
《中國腐蝕與防護網電子期刊》征訂啟事
- 投稿聯系：編輯部
- 電話：010-62316606-806
- 郵箱：fsfhzy666@163.com
- 中國腐蝕與防護網官方QQ群：140808414
點擊排行
PPT新聞
“海洋金屬”——鈦合金在艦船的
點擊數：7130
腐蝕與“海上絲綢之路”
點擊數：5741
