快速高效！推薦一套在役埋地油氣管道腐蝕缺陷無損檢測方法體系

2021-02-24 13:05:37 作者：廖柯熹，冷吉輝來源：腐蝕與防護分享至：

管道安全在油氣資源運輸過程中起著至關重要的作用。隨著在役年限的延長，管道會出現缺陷、泄漏、腐蝕失效等現象，需定期對管道進行檢測。常用的管道無損檢測方法有超聲、渦流、漏磁等。這些方法均能檢測管道上已存在的宏觀缺陷，且檢測效果較好，但許多非開挖管道由于自身結構、地形環境、敷設情況等條件限制使得檢測成本高、效率低，且難以識別管道的早期隱性損傷區域，致使整個管線系統的安全受到威脅。因此，如何實現非開挖管道缺陷的高效檢測和隱性缺陷識別是目前亟待解決的一個難題。

針對以上問題，近年來有技術人員將非接觸式磁力檢測技術運用到管道腐蝕及內外缺陷檢測中，實現了非開挖管道的高效檢測；也有人運用接觸式磁記憶檢測方法進行管道焊縫質量和缺陷檢測，并取得了顯著的成果。但很少有人將這兩者聯合應用。因此，西南石油大學石油與天然氣工程學院的科研人員采用非接觸式磁力檢測技術對非開挖埋地管道進行全線缺陷檢測，結合磁記憶檢測技術定性分析和超聲波測厚法定量分析開挖管道進行驗證，形成一套針對埋地油氣管道缺陷檢測的方法體系，實現管道缺陷位置的準確定位和損傷等級判別。

非接觸式磁力檢測技術

技術原理

非接觸式磁力檢測方法是針對具有一定埋深、受地磁場磁化的鐵磁性管道開展的，當管道存在局部缺陷區域時，其自身磁化率會發生改變，引起管道外一定范圍內磁場的變化。

通過梯度測量采集由管道產生的疊置于地磁場之上且反映其缺陷的附加磁場信息數據，由于在任意一點處管道磁場的梯度與地磁場的梯度即地磁場最大變化率相比顯得非常強，因此非接觸式磁力檢測方法測得的是管道正上方一定距離處磁場的水平梯度，經推導能得到測點處的磁力梯度模量G，再計算管道損傷等級指標F，以確定管道損傷等級，然后通過檢測系統精確定位管道中存在缺陷的高風險位置。

判定

依據

根據GB/T 35090-2018《無損檢測管道弱磁檢測方法》，對于含有損傷的管道，依據損傷等級指標F確定管道的損傷等級，F由下式計算：

F=e-AG

式中：A為修正系數；G為損傷程度的度量值，也就是磁力梯度模量。

根據管道損傷等級指標F的不同可將管道損傷劃分為三個等級：

Ⅰ級為高風險，高腐蝕

（壁厚損失率>40%）

Ⅱ級為中風險，中腐蝕

（壁厚損失率在20%~40%）

Ⅲ級為低風險，低腐蝕

（壁厚損失率<20%）

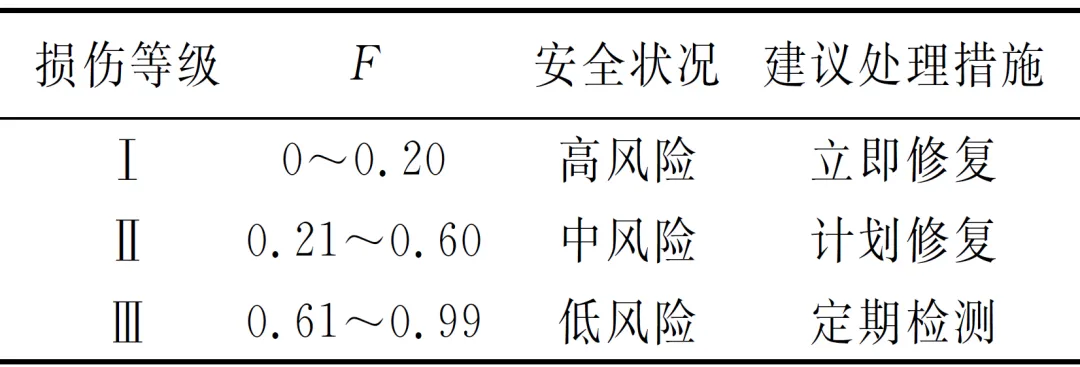

管道損傷等級及建議處理措施如下表所示：


檢測工具

本次檢測采用的工具為管道應力非接觸磁力檢測系統。利用該系統檢測管道時，不需要額外的磁化設備，它利用地磁場實現管道的磁化，通過識別應力集中區域檢測缺陷部位產生的漏磁信號，實現管道缺陷早期診斷。

實施檢測時對管道和環境的要求如下：

（1）埋地管道直徑D范圍為55~3000mm；

（2）管道埋深不超過20D；

（3）管道壁厚不小于1mm；

（4）設備和管道間容許距離為20D；

（5）背景環境中無高壓線、電氣化鐵路、磁信號的干擾。

圖片

磁記憶檢測技術

技術

原理

管道在地磁場的作用下具有磁性，在工作運行時承受著周期性變化的載荷，隨著載荷的增大，在磁致伸縮效應和磁彈性效應的作用下，埋地管道缺陷部位會產生漏磁場，從而使原有磁場方向發生變化，去除載荷后，漏磁場并不會消失，在這個過程中管道保留了之前的磁場強度并且不斷地增強，這一現象被稱作為磁記憶效應。在地磁場和工作載荷的共同作用下，管道缺陷處磁記憶效應會更加明顯，因此通過獲取缺陷處漏磁場信息可以確定管道運行中發生缺陷的位置。若管道表面沒有缺陷，其磁場會均勻分布。

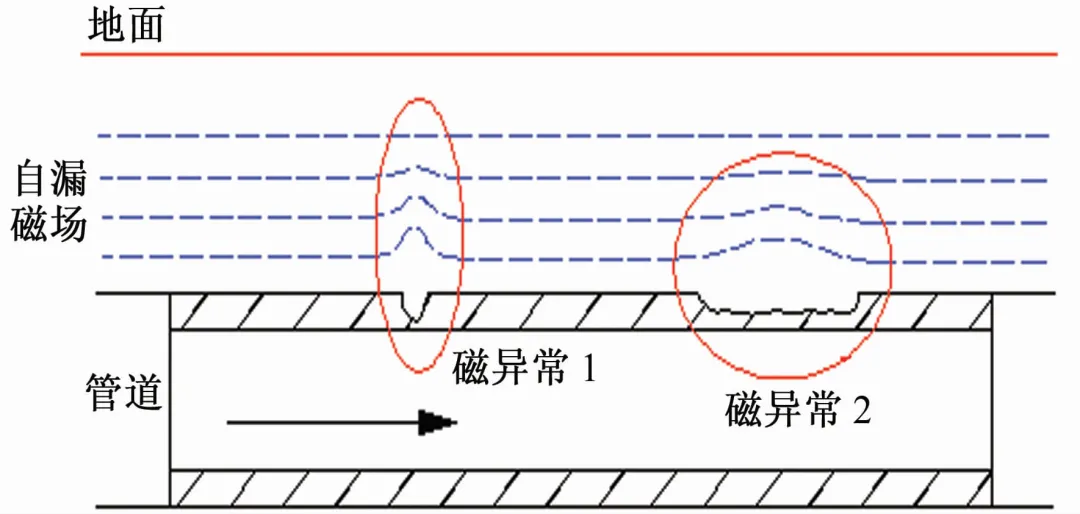

管道局部缺陷處磁場強度變化示意圖

判定

依據

當管道存在宏觀缺陷或微觀結構缺陷時，會引起局部磁場分布異常，形成漏磁場（磁場強度Hp），漏磁場的法向分量Hp（y）符號改變且過零點，切向分量Hp（x）出現最大值，如下圖所示。因此，可根據管道周圍磁場分布來判斷缺陷位置，當異常磁場法向分量Hp（y）過零點且符號改變或切向分量Hp（x）存在最大值時，則磁場異常處為腐蝕缺陷部位。

（a）法向分布（b）切向分布

缺陷部位漏磁場分布示意圖

超聲波測厚技術

采用TMG-II超聲波測厚儀進行管道壁厚分析，以驗證非接觸式磁力檢測結果。超聲波測厚方法需接觸管壁，對開挖管段實施橫向密集、環向時鐘性的檢測。

本工作通過磁記憶檢測技術先找出開挖管段的缺陷位置，再對缺陷處實施壁厚測量，可提高檢測效率。

工程應用

本次檢測的埋地管道為一條外輸干線，長度為12.036km，平均埋深1.289 m，投產5年，無并行管道，管道所在區域地形起伏較小。管材為20號無縫鋼管，管道規格為Φ219mm×6.3mm，設計壓力為2.5MPa，目前運行壓力為2.0MPa，外防腐蝕措施包括端面防水帽（輻射交聯熱收縮防水帽）、防護層（高密度聚乙烯）、保溫層（硬質聚氨酯泡沫）、防腐蝕層（單層熔結環氧樹脂）等。

該管道輸送介質為含水原油，在運行過程中內腐蝕情況嚴重，腐蝕穿孔維修16次。隨著管道在役時間的延長，潛在的腐蝕缺陷會威脅整條管線的安全運行，急需一次全面、系統性的檢測。

檢測

過程

采用非接觸式磁力檢測技術對管道全線實施大范圍的缺陷檢測，管道參數符合該技術的檢測要求。采集現場管道磁場數據，儀器檢測采集點的間距不超過0.25m。完成數據采集后，將數據導入檢測系統進行分析，計算管段的損傷等級指標、確定損傷等級，同時精確定位發生磁異常的管段位置。最后，結合現場開挖條件，采用磁記憶檢測技術和SYT 0087.2-2012《鋼質管道及儲罐腐蝕評價標準埋地鋼質管道內腐蝕直接評價》標準中規定的超聲波測厚法，對非接觸式磁力檢測結果進行驗證。

非接觸式

磁力檢測

結果

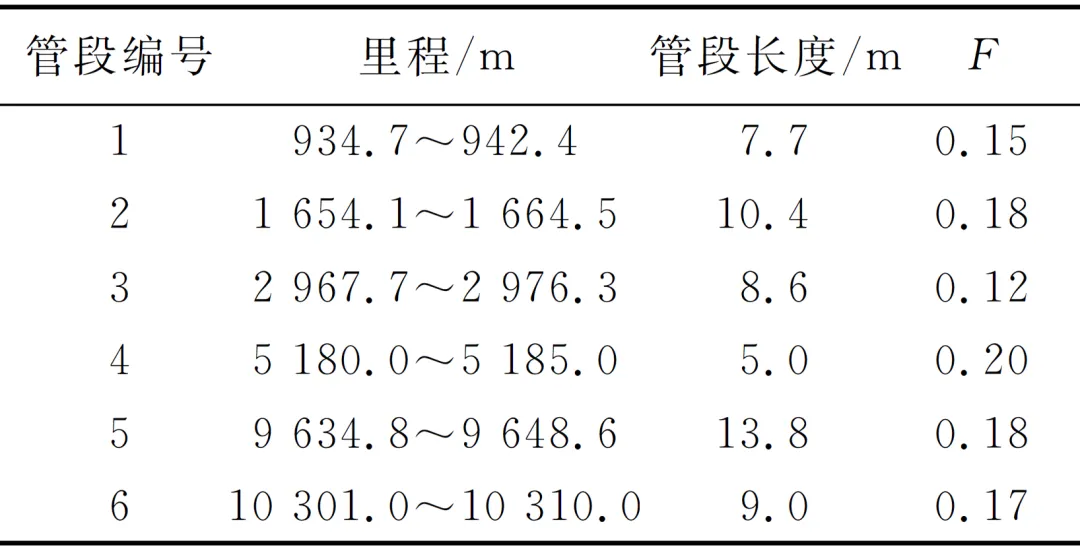

根據非接觸式磁力檢測技術初步檢測到的磁場異常分布，將磁場異常位置形成GPS坐標。共檢測出6處Ⅰ級腐蝕缺陷管段，管段腐蝕深度在40%以上，需要立即維修，具體缺陷位置和磁異常綜合指數F值分布見下表：

共檢測出50處Ⅱ級腐蝕缺陷管段，腐蝕深度在20%~40%，條件允許時需制定維修計劃；其余為Ⅲ級缺陷管段。全線腐蝕缺陷位置、F值分布及相應損傷等級如下圖所示。

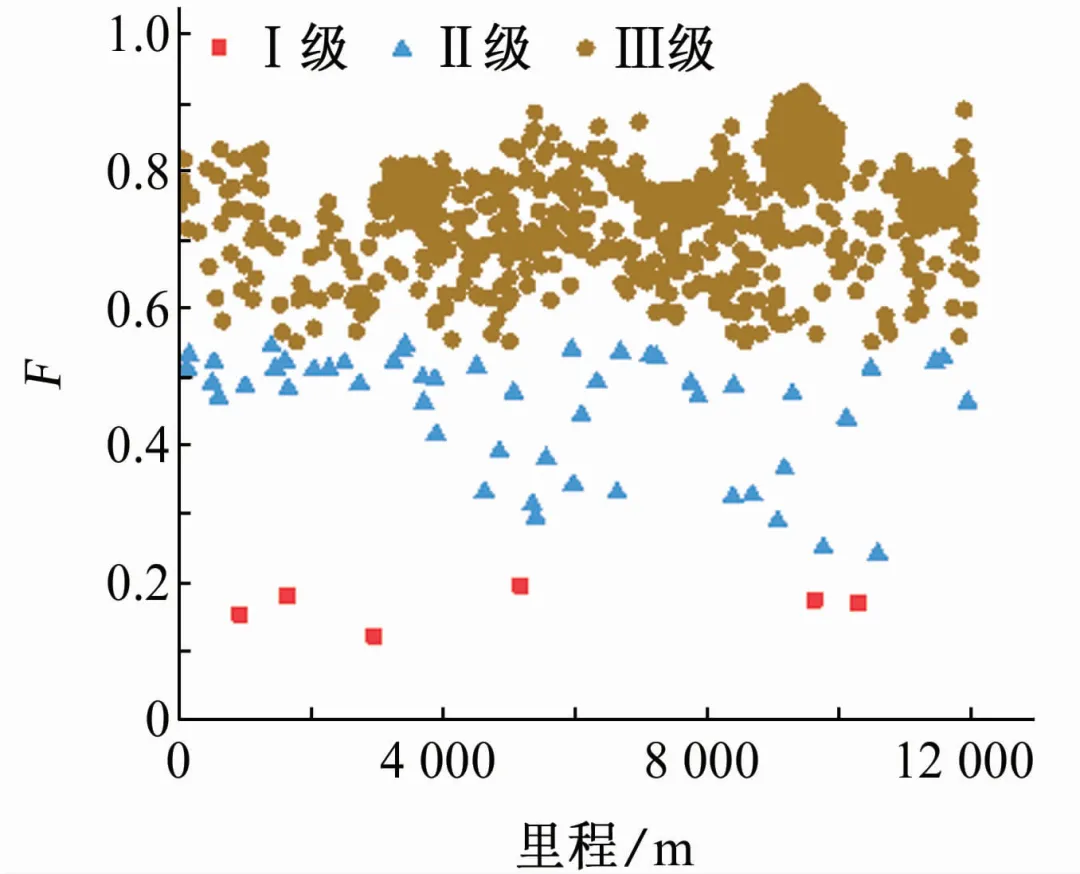

全線腐蝕缺陷位置和F值分布

開挖

檢測

結合磁記憶檢測技術和超聲波測厚法兩種方法對磁場異常管段進行開挖檢測。運用TSC-2M-8型磁記憶檢測儀對開挖管段的3?6?9?12點時鐘位置進行檢測，根據磁異常分布預先找出管段腐蝕缺陷的位置；然后通過超聲波測厚儀對磁記憶技術檢測出的缺陷管段進行壁厚測量，從而實現開挖管段缺陷位置的快速識別和腐蝕程度的定量分析，提高檢測效率。

根據非接觸式磁力檢測結果可知，6號管段的磁場分布異常，損傷等級為Ⅰ級。以6號管段為例進行開挖檢測，以驗證非接觸式磁力檢測結果。6號管段為直管段，規格為Φ219mm ×6.3mm，管道埋深1.40m。開挖長度為6m、寬度為2.1m、深度為1.9m。開挖后外觀檢查發現該管段的保溫層完好，管段剝離保溫層長度3.0m，防腐蝕層無破損，可判斷腐蝕類型為內腐蝕。

磁記憶

檢測結果

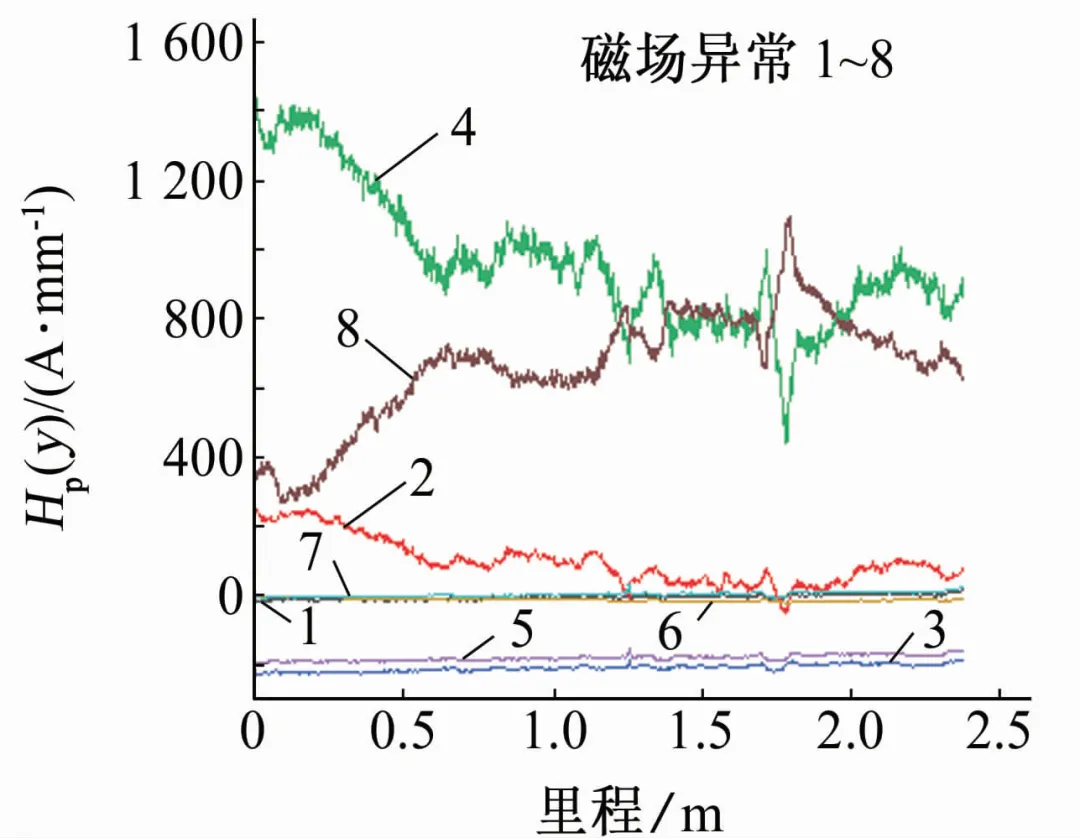

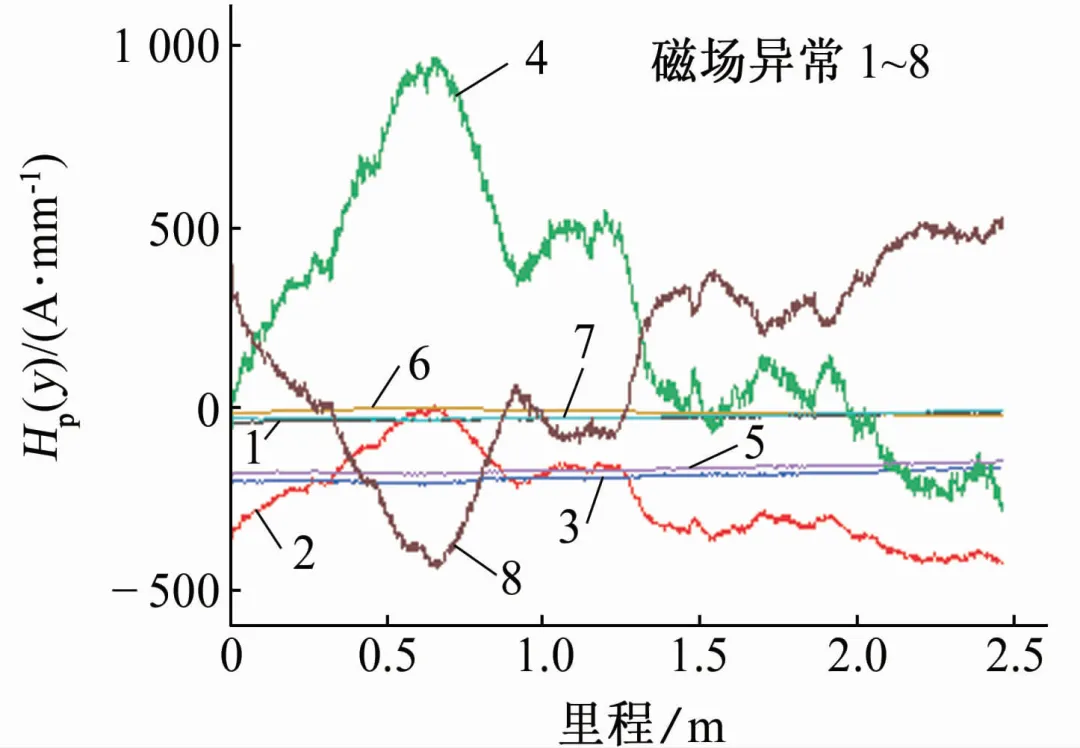

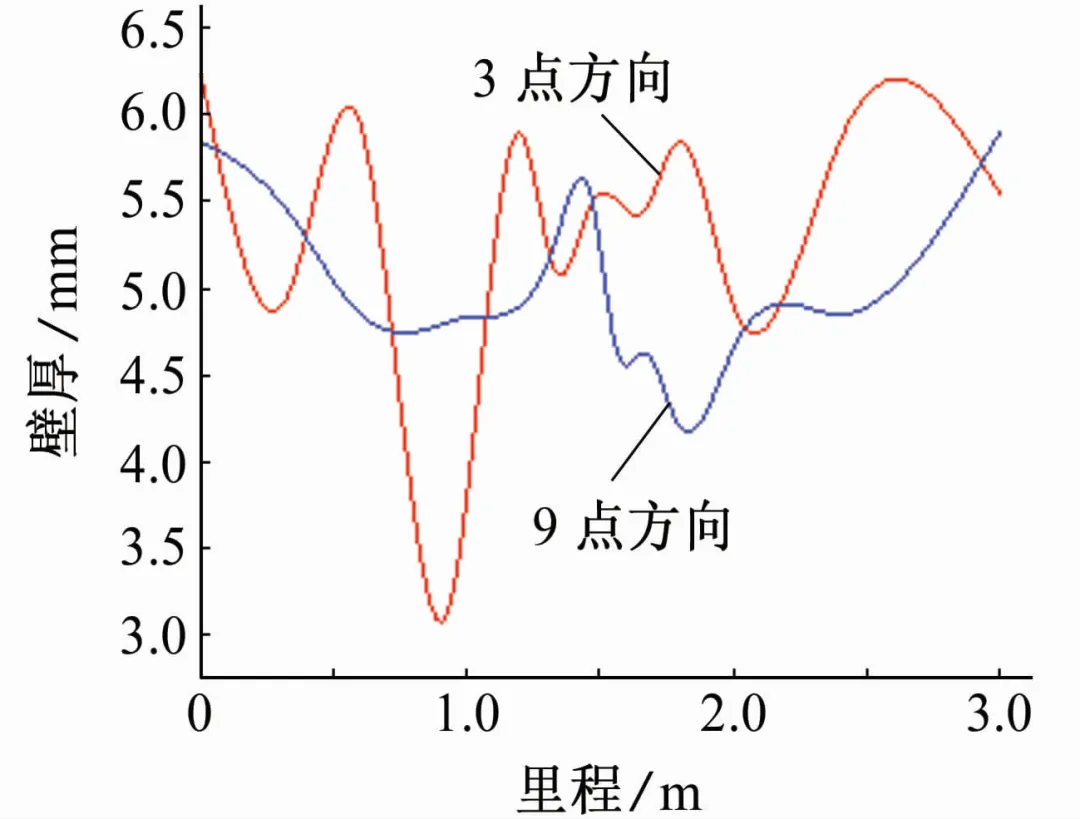

通過磁記憶檢測結果發現，6號管段3點鐘、9點鐘方向存在磁異常信號，如下圖所示。
