前段時間調研時，有讀者提出增加一些激光表面處理的文章，最近在整理過往文章時，意外發現陳希原高工9年前在《金屬加工》上發表過一篇比較全面的介紹激光硬化的文章，降雪將至，拿來溫習一番依然能了解不少知識。

激光硬化是對金屬零件表面快速地進行局部淬火的一種高新技術。這種工藝方法用于強化零件的表面，可以顯著地提高金屬材料及零件的表面硬度、耐磨性、耐蝕性、疲勞性能及強度和高溫性能；同時可使零件心部保持良好的韌性，以使零件的力學性能具有耐磨性好、沖擊韌性高、疲勞強度高的特點。激光硬化可以提高產品的服役能力和成倍地延長其使用壽命，具有顯著的經濟特點，現已廣泛地應用于齒輪、模具、發動機缸套、軋輥、曲軸等行業。

根據激光與材料相互作用時激光能量密度的不同，激光硬化一般分為3種工藝：激光相變硬化（功率密度為104～105W/cm2）、激光熔化凝固硬化（功率密度為105～107W/cm2）、激光沖擊硬化（功率密度為108W/cm2以上）。目前，在國內工業界應用較多的是激光相變硬化。

一、激光相變硬化的原理簡介

激光相變硬化是以高能量（104～105W/cm2）的激光束快速地掃描工件，使被照射的金屬材料零件表面溫度以極快的速度（104～109℃/s）升到高于相變點（對鋼件而言：Ac1或Ac3）而低于熔化溫度，當激光束離開被照射部位時，由于熱傳導的作用，處于冷態的基體以104～106℃/s的冷卻速度極快地對所加熱的表面進行自冷淬火，從而實現零件表面的相變淬火硬化。

二、激光表面硬化比常規硬化處理的優勢

激光表面硬化處理適用于常規硬化處理（滲碳和碳氮共滲淬火、氮化及高中頻感應淬火等）所不能完成或難于實現的某些零件及其局部位置的表面強化處理，概括起來有以下主要特點：

（1）金屬材料零件表面的高速加熱與快速冷卻，有利于提高掃描速度和提高生產效率。

（2）激光硬化依靠熱量由表至里的熱傳導進行自冷淬火，無須冷卻介質和相關配套裝置，生產成本極低，且對環境無污染。

（3）激光表面硬化處理后的零件表面硬度高，比常規淬火硬度提高15%~20%；同時可獲得極細的硬化層組織，硬化層深度通常為0.3～0.5mm，若采用更大功率的激光器，其硬化層深度可達1mm左右。

（4）激光硬化的熱影響區小，淬火應力及變形小，工件熱變形可由加工工藝控制到極小的程度，后續加工余量小。有些工件經激光處理后，甚至可直接投入使用。

（5）激光束的能量可連續調整，并且沒有慣性，配合數控系統，可以實現柔性加工。可以對形狀復雜的零件和其它常規方法難以處理的零件進行局部硬化處理，也可以在零件的不同部位進行不同的激光硬化處理。

（6）采用激光硬化，可在零件表面形成細小均勻、層深可控、含有多種介穩相和金屬間化合物的高質量表面強化層。可大幅度提高表面硬度、耐磨性和抗接觸疲勞的能力以及制備特殊的耐腐蝕功能的表層。

（7）配有計算機控制的多維空間運動工作臺的現代大功率激光器，特別適用于生產率高的機械化、自動化生產。

（8）激光是一種清潔的綠色能源，生產效率高，加工質量穩定可靠、成本低，經濟效益和社會效益好。

三、激光硬化工藝及裝備簡介

1.激光相變硬化工藝簡介

（1）激光與材料相互作用的幾個階段

激光硬化時，根據激光輻照作用的強度和持續的時間，將激光與材料的相互作用分為以下幾個階段：①導光：把激光輻照引向材料。②吸收涂層預處理、熱傳導：吸收激光能量并把光能傳給材料。③光能轉變?yōu)闊崮埽簩⒘慵焖偌訜峒翱焖倮鋮s。

（2）激光作用時的表面溫度、時間和硬化層深度的簡便估算

激光光束垂直照射到金屬表面上，t時刻射在表面上光斑中心z軸上一點的溫度用T0，t表示：

式中  r——金屬表面反射率；

P——激光功率（W）；

α——激光光斑半徑；

k——系數；

t——激光作用時間。

對于碳素或合金結構鋼，其硬化層深度（金屬加熱到900℃的那層深度）z為：

若已知激光硬化層深度z，也可近似地估算出激光束作用的時間t。

（3）激光硬化工藝參數與硬化層深度

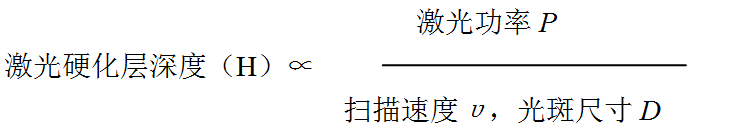

激光器的輸出功率P、掃描速度υ和作用在零件材料表面上光斑尺寸D等是激光硬化處理的主要工藝參數，其3個工藝參數對激光硬化層深度的影響作用如下：

因此，在制定激光硬化工藝參數時，首先應確定激光功率、光斑尺寸和掃描速度。

2.激光硬化熱處理裝置系統簡介

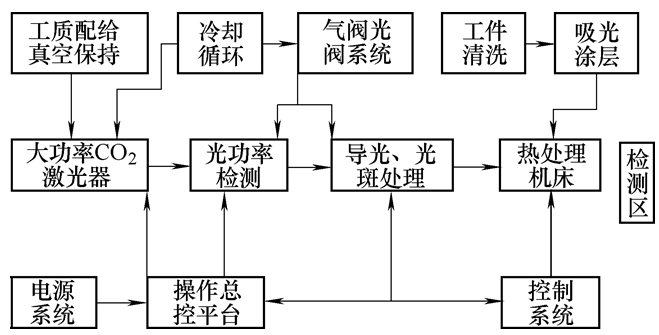

激光硬化熱處理裝置系統主要有激光器系統（激光器、激光功率監測、激光功率反饋裝置等）、導光系統（光路轉折調整機構）和微機控制淬火機床，其工作系統分布如圖1所示。

圖1  激光硬化熱處理裝置系統示意圖

四、激光相變硬化后金屬材料的組織與性能

1.激光硬化后金屬材料顯微組織的主要特點

激光硬化后在金屬材料的硬化區組織中具有與常規處理相同的組織結構，但由于快速加熱和快速冷卻的作用，致使激光相變硬化后的硬化區的組織具有以下幾個特點：

（1）組織的不均勻性。亞共析鋼和過共析鋼中的不均勻性將導致保留鋼中的先共析相，即亞共析鋼中的鐵素體和過共析鋼中的滲碳體。在同樣的冷卻速度條件下，奧氏體中碳含量的不均勻性將導致低碳部分形成鐵素體-滲碳體，其高碳部分卻可形成馬氏體組織。

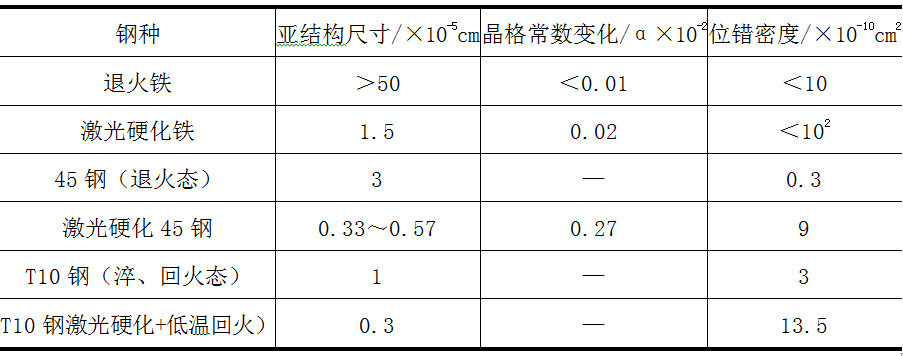

（2）激光相變硬化過程中的極大冷卻速度使金屬材料組織中產生大量的缺陷，減緩了再結晶過程，并且繼承了奧氏體中的缺陷，從而細化了亞結構，提高了位錯密度，其幾種材料激光硬化前后的亞結構特征如表1所示。

表1 幾種材料激光硬化前后的亞結構特征

（3）激光硬化后金屬材料的晶粒度顯著細化。在超快速加熱的條件下，金屬材料的過熱度極高，造成相變驅動力△Gα→γ很大，從而使奧氏體的形核數目劇增；與此同時，瞬時加熱后的超細奧氏體晶粒來不及長大，隨后的超快速冷卻將其保留下來，可造成奧氏體晶粒明顯細化，細化的奧氏體晶粒在發生馬氏體轉變時，轉化成細小的馬氏體組織。幾種材料激光相變前后的晶粒度對比如表2所示。

   另外，在激光相變硬化過程中，金屬材料不同的原始組織和掃描速度的變化對晶粒度的大小有直接的影響。通常淬、回火的原始組織比調質或正火的原始組織具有更小的晶粒尺寸，增加掃描速度有利于減小晶粒尺寸。

表2  幾種材料激光相變硬化前后的晶粒度對比

2.激光硬化后金屬材料的主要性能特點

與常規熱處理相比，因激光硬化后的顯微組織具有不同的特點，使其金屬材料的性能呈現出以下幾個主要特點：

（1）激光表面硬化處理后的零件表面硬度高，比常規淬火硬度提高15%~20%。

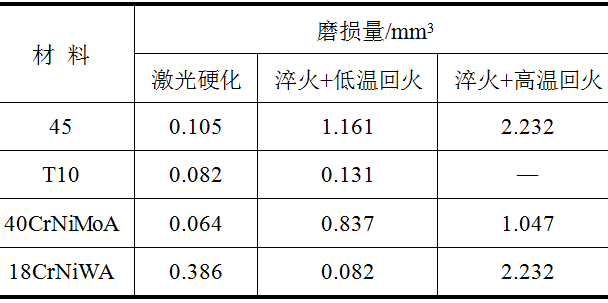

（2）提高材料或零件的表面耐磨性。激光硬化與常規熱處理耐磨性的對比如表3所示。

表3 激光硬化與常規熱處理的耐磨性對比

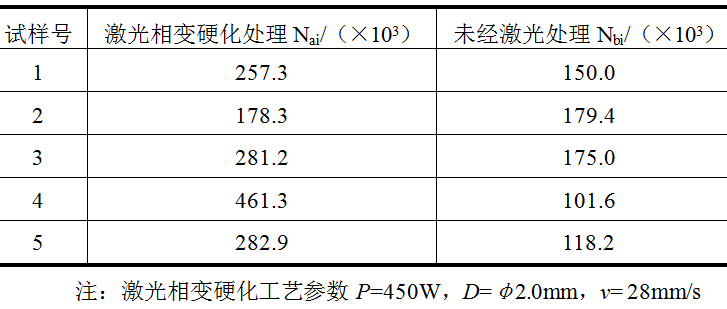

（3）提高金屬材料的疲勞性能。因激光硬化處理可細化金屬材料的顯微組織、提高表面硬度并具有殘余壓應力、可有效地提高金屬材料的疲勞性能。以40Cr鋼材料零件為例，與常規熱處理相比，其激光相變硬化后的疲勞壽命如表4所示。

表4 相同應力下的疲勞壽命對比

激光相變硬化后的顯微組織為極細的板條馬氏體和孿晶馬氏體，由于晶粒細化，使得在交變應力下不均勻滑移的程度減少，推遲了疲勞裂紋源的產生。同時，隨著晶界數目的增多，使疲勞裂紋的擴展受到障礙，大大降低了裂紋的擴展速率。

另外，位于馬氏體板條間較多的殘余奧氏體因產生的塑性變形而松弛了裂紋尖端的應力集中，而使裂紋尖端鈍化，延遲了裂紋的形成。

五、激光硬化在齒輪和模具制造中的應用優勢

1.激光表面硬化技術在齒輪制造中的應用

（1）傳統工藝的弊病

常規的熱處理工藝方法多采用高中頻淬火、滲碳、碳氮共滲、氮化等方法，其優點在于硬化層較深，可批量生產。但由于長時間高溫加熱齒輪，其內部組織有長大趨勢，容易使齒面產生較大的變形和不易獲得沿齒廓均勻分布的硬化層，從而影響齒輪的使用壽命。同時，常規工藝加工處理的周期很長，能源消耗很大。不易獲得沿齒廓均勻分布的硬化層，從而影響齒輪的使用壽命。

因此，減小齒面的變形、縮短加工周期一直是齒輪齒面硬化的關鍵技術難題之一。而激光熱處理變形小、周期短、無污染，為解決齒面淬火變形提供了有效的途徑；且工藝簡單，加工速度快，淬硬層深度均勻、硬度穩定，在齒輪傳動嚙合過程中的耐磨性強，其整體的綜合性能良好。

（2）齒輪激光淬火工藝方法簡介

①表面預處理涂層：為了提高金屬表面對激光的吸收率，在激光熱處理前需要對材料表面進行表面處理（黑化處理），即在需要激光處理的金屬表面涂上一層對激光有較高吸收能力的涂料。表面預處理的方法包括磷化法、提高表面粗糙度法、氧化法、噴（刷）涂料法、鍍膜法等多種方法，其中較為常用的是噴（刷）涂料法。

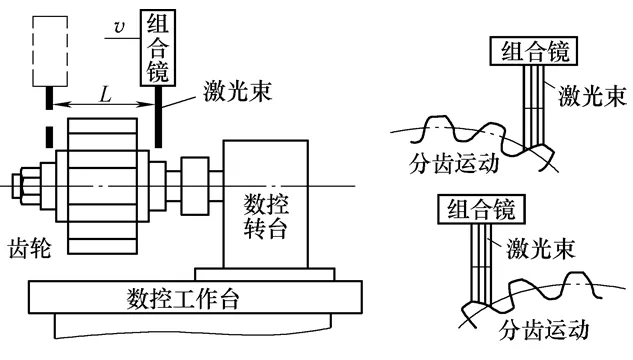

②軸向分齒掃描：齒輪激光淬火軸向分齒掃描是利用寬帶激光束對齒輪進行激光淬火的掃描方法。寬帶激光束掃描常采用多束光組成一寬帶，激光束沿齒輪軸向移動掃描，一次可掃描1個齒面。利用分齒運動轉動1個齒距后激光束再掃描另外1個齒面，這樣逐個進行掃描直至掃完整個齒輪的所有齒面。國內大多采用單束寬帶激光對齒面進行掃描，1次或2次掃描1個齒面，逐一分齒，當齒輪轉動1圈后，完成整個齒輪同一側齒面的淬火工作。然后移動激光束（或齒輪）位置，用同樣方法完成齒輪的另一側齒面的淬火過程，如圖2所示。

圖2　軸向分齒掃描示意圖

（3）激光淬火與常規方法處理齒輪的性能對比

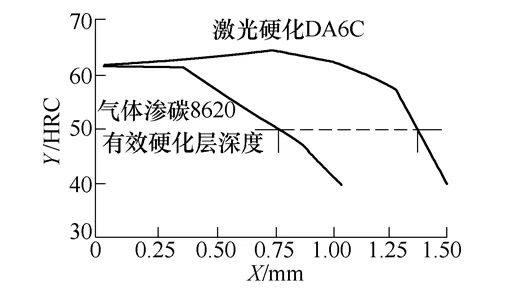

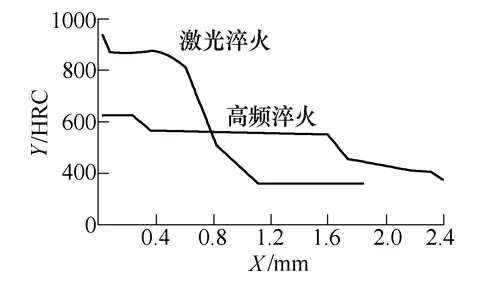

激光淬火與高頻及滲碳淬火的硬度和硬度梯度變化對比如圖3所示。

（a）激光與高頻淬火

（b）激光與滲碳淬火

圖3  激光淬火與高頻及滲碳淬火的硬度變化曲線

圖3硬度曲線表明，齒輪經激光淬火后的表面硬度高于高頻及滲碳淬火，采用CNC控制，用激光掃描齒面易實現全齒仿形淬火，硬化層的厚度及硬度均勻，且硬度高。

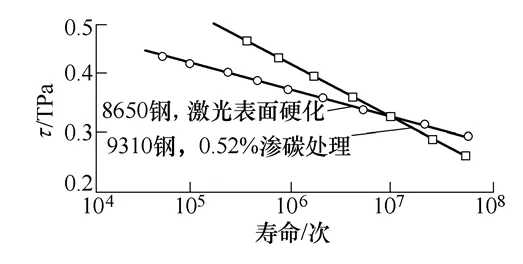

激光淬火與滲碳淬火的點蝕疲勞壽命比較如圖4所示。

圖4  點蝕疲勞壽命比較

齒輪經激光強化后可在齒面和齒根都產生約640N/mm2 的殘余壓應力，且只分布在有限的層深內，它對提高齒輪的疲勞強度及壽命將起到較大的作用。

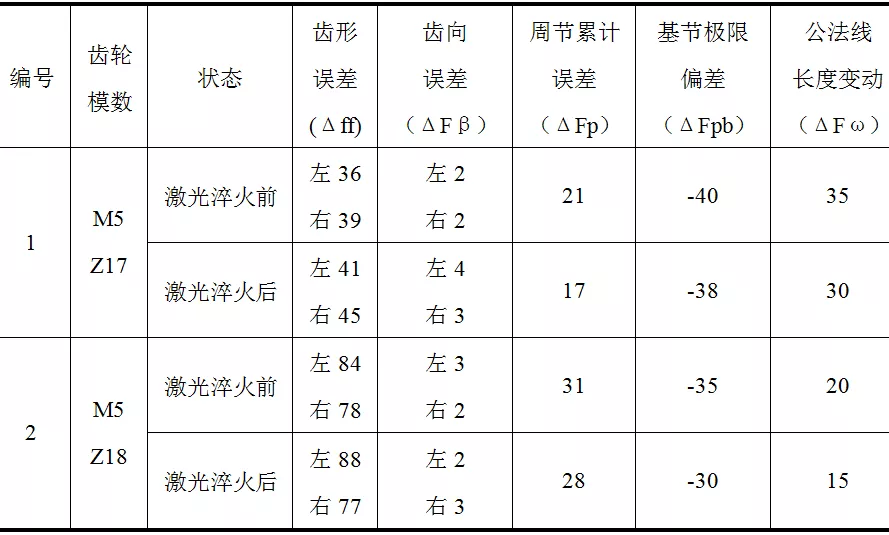

齒輪經激光淬火強化后的變形極小，不影響齒面粗糙度，可作為最后工序。激光淬火前后的變形實測值對比如表5所示。

表5  激光淬火前后齒輪的變形實測值對比   （μm）

對于大多數精度等級為6、7、8級的機械傳動齒輪，經激光淬火后，其變形量極小，沒有使原精度等級下降。齒輪經激光淬火后無需磨齒，可直接裝機使用。同時齒輪非處理部位無需作防護處理，能耗小，無環境污染。

（4）齒輪激光淬火比傳統工藝方法的優勢

與傳統常規熱處理工藝方法（高中頻淬火、滲碳或碳氮共滲淬火、氮化等）相比，齒輪激光淬火具有很強的優勢，其對比優勢如表6所示。

表6  齒輪激光淬火與傳統工藝方法的對比

2.激光表面硬化技術在模具制造中的應用

（1）應用優勢

①用抵檔模具鋼或鑄鐵替代高檔模具鋼；用國產模具鋼替代進口模具鋼。

②改變模具使用方式，增強性修復（再制造工程），降低模具制造成本。

③集設計、材料選擇、制模、檢驗、修復等技術于一體，大幅度縮短設計制造周期，降低生產成本。基于模具激光表面硬化技術的激光模具制造，無論是技術性、經濟性及服務性，都是現有傳統技術所無法比擬的，其模具激光制造技術優勢如表7所示。

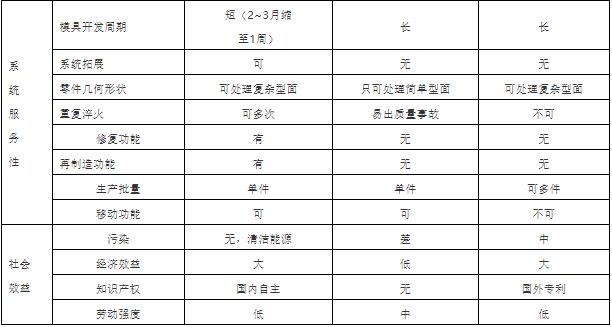

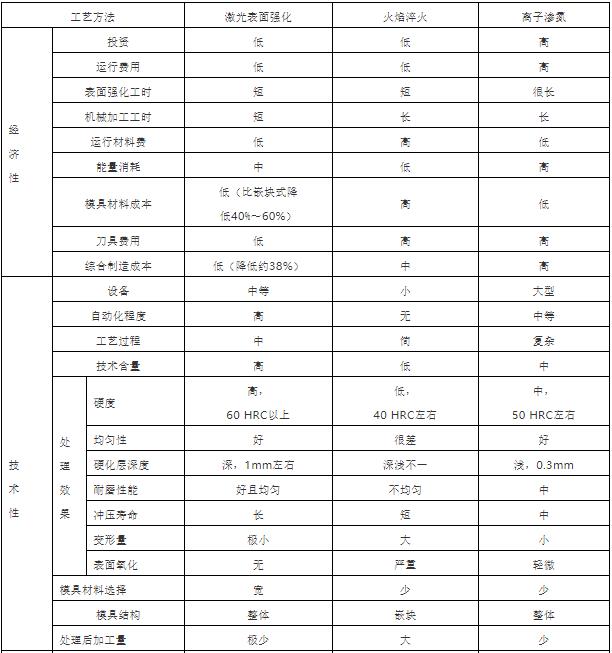

表7  模具激光制造技術的優勢

（2）應用實例

實例一：生產SC6350微車縱梁前段厚板材拉延模一直是采用Cr12MoV材料制造，由12個鑲塊組合而成，由于鑲塊制造時的淬火變形較大，需要進行二次加工，同時因鑲塊“接縫”處的影響，造成該模具的制造生產加工費用高、周期長，零件易出現“拉燒”的現象，一直無法解決。

對模具表面進行激光淬火處理，由原Cr12MoV等材料的12個鑲塊改用球墨鑄鐵QT600－2整體鑄造成型，對型面采用激光強化處理，其硬度達58～62HRC，淬火后模具無變形，只需對表面稍作打磨，即可投入使用。

與原制造工藝相比，模具采用激光處理后，其材料節約40%～60％，加工工時和刀具費用降低30％，使用壽命大幅提高。

厚板材拉延模使零件“拉燒”的技術難題，在國際上均無很好的解決辦法。對厚板材拉延模具采用激光表面強化工藝處理，解決了零件“拉燒”等技術難題，提高了沖壓件的表面質量和尺寸精度，達到厚板材拉延模的使用要求， 使其在模具設計上的材料選擇更加廣泛。

實例二：微車覆蓋沖壓件原使用灰口鑄鐵HT300，硬度僅有28～32HRC。模具使用時只沖壓幾十件甚至幾件就需進行修模，嚴重影響了加工進度和增加了勞動強度。

經激光對模具型面進行淬火強化處理后，硬度可達58HRC以上，大大提高了模具的使用壽命，連續沖壓5000個沖次換下模具檢查，無須“油光”仍可繼續再進行沖壓。

六、結束語

光表面硬化工程技術是現代物理學、化學、計算機、材料科學、先進制造技術等多方面的成果與知識結合起來的高新技術。利用激光表面工程技術能使低等級材料實現高性能表面改性，達到零件制造低成本與工作表面高性能的最佳組合，為解決整體強化和其它表面強化手段難以克服的矛盾帶來了可能性，對重要構件材質與性能的選擇匹配、設計、制造產生重要的有利影響，也創造了可觀的經濟效益和社會效益。可以毫不夸張的說，激光熱處理幾乎可以解決金屬表面熱處理的所有問題，只是工藝要不斷的摸索、探討、實驗。

激光熱處理已經取得較好的應用效果。可以預言，激光加工技術，特別是激光硬化熱處理技術的發展和應用必將加速我國的激光產業化進程。
