NaCl普遍存在于各種腐蝕環(huán)境中如:海水、污水、土壤、海風(fēng)等,是鋼材腐蝕的重要影響因素。所以,今天我們就將通過電化學(xué)測(cè)試方法研究在實(shí)驗(yàn)室條件下NaCl濃度以及浸泡時(shí)間對(duì)Q235鋼早期腐蝕行為的影響。
試驗(yàn)
1. 儀器
PARSTAT 2273電化學(xué)工作站。
2. 試樣
工作電極材料為Q235鋼,化學(xué)成分為wc0.18%,wSi0.12%,wMn0.40%,ws0.02%,wp0.04%,余量為Fe。試樣尺寸為φ5mm的圓片試樣。
結(jié)果與討論
1. NaCl的影響

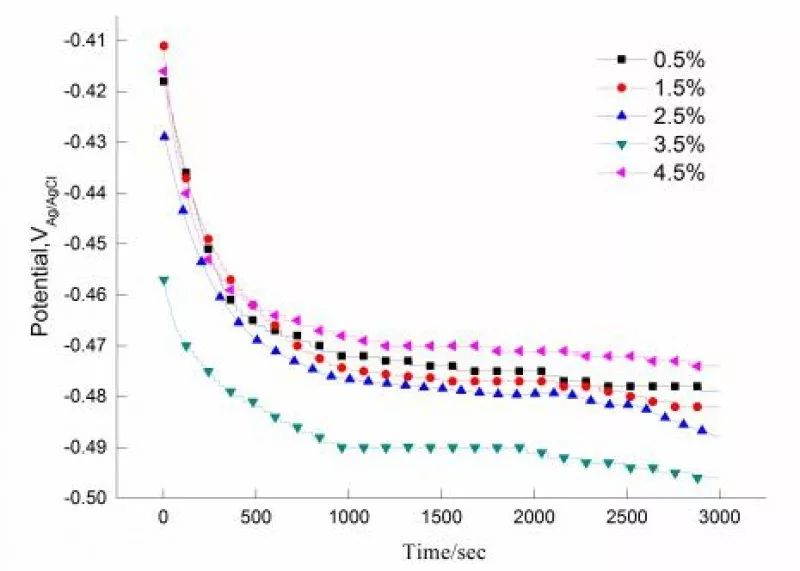

圖1 Q235鋼在不同濃度NaCl溶液中的開路電位曲線

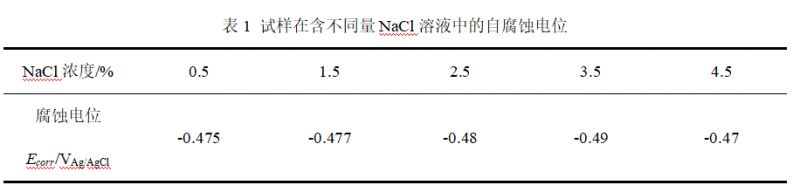

由圖1和表1可見:NaCl質(zhì)量分?jǐn)?shù)低于3.5%時(shí),自腐蝕電位(Ecorr)隨溶液中NaCl量的增大而降低;NaCl質(zhì)量分?jǐn)?shù)為4.5%時(shí),Ecorr明顯升高,達(dá)到了-0.47V。

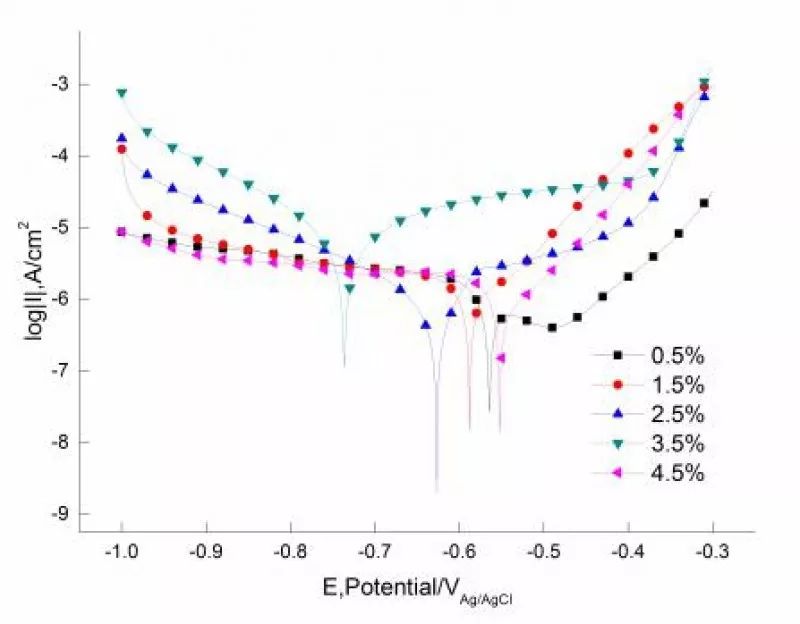

圖2 Q235鋼在不同濃度NaCl溶液中的Tafel曲線
由圖2可見:試樣在5種溶液中均出了活化溶解的腐蝕行為,當(dāng)NaCl質(zhì)量分?jǐn)?shù)小于3.5%時(shí),自腐蝕電位隨溶液中NaCl量的增加而降低,更容易發(fā)生腐蝕;當(dāng)NaCl質(zhì)量分?jǐn)?shù)達(dá)到4.5%時(shí),Ecorr反而增大,腐蝕傾向減弱。

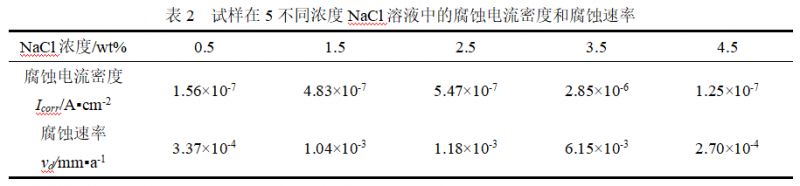

由表2可見,NaCl質(zhì)量分?jǐn)?shù)為3.5%時(shí),試樣腐蝕速率最大,當(dāng)NaCl質(zhì)量分?jǐn)?shù)為4.5 %時(shí),腐蝕速率明顯降低。

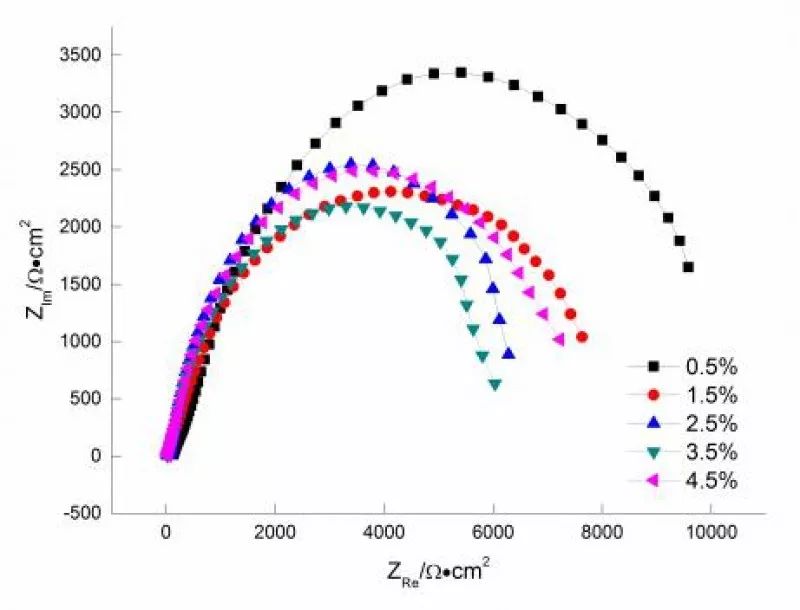

圖3 試樣在5種NaCl溶液中的Nyquist圖
圖3中,高頻部分表現(xiàn)為容抗弧,容抗弧的起點(diǎn)橫坐標(biāo)表征了腐蝕體系的溶液電阻大小,可以看出5種溶液的溶液電阻值及其變化均很小。
容抗弧的半徑大小反映了電極表面反應(yīng)電阻的大小,NaCl濃度小于3.5 %時(shí),容抗弧半徑逐漸減小,反應(yīng)電阻也逐漸減??;當(dāng)濃度為4.5 %時(shí),容抗弧半徑明顯增大,反應(yīng)電阻增大。

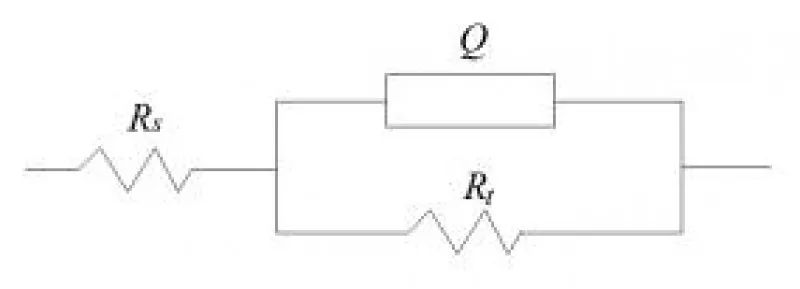

圖4 不同濃度NaCl溶液中擬合阻抗譜的等效電路圖

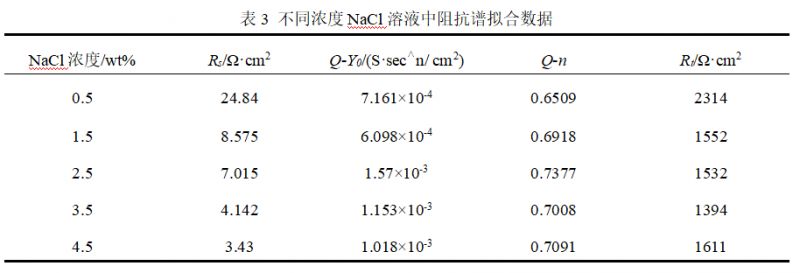

利用ZSimpWin軟件對(duì)各溶液濃度下的電化學(xué)阻抗進(jìn)行擬合,其等效電路圖如圖4所示,各元件的擬合結(jié)果如表3。其中Rs為溶液電阻,Q為常相位角元件,Rt為電荷傳遞電阻。

從表3中的擬合的各元件數(shù)據(jù)得出:隨著NaCl溶液濃度的增大,Rs逐漸減?。划?dāng)NaCl濃度小于3.5 %時(shí),Rt逐漸減小,腐蝕速率增大,當(dāng)濃度大于3.5 %時(shí),Rt增大,腐蝕速率減小;NaCl濃度為3.5 %時(shí),Rt最小,腐蝕速率最大。
綜合上述開路電位、Tafel曲線和電化學(xué)阻抗,得出Q235鋼在3.5 % NaCl溶液中最容易發(fā)生腐蝕,且腐蝕速率最大,電極表面反應(yīng)電阻最小。
2. 浸泡時(shí)間的影響

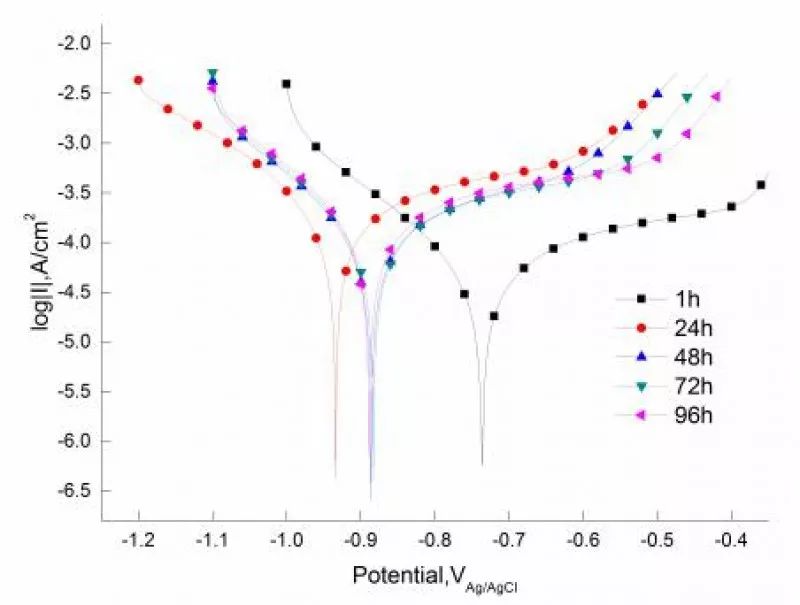

圖5 Q235在3.5 wt %NaCl溶液中隨時(shí)間變化的Tafel曲線
由圖5可見:試樣在3.5 %NaCl溶液浸泡不同時(shí)間后的極化曲線形狀基本相同,各腐蝕過程類似,浸泡24 h時(shí),自腐蝕電位最負(fù)。

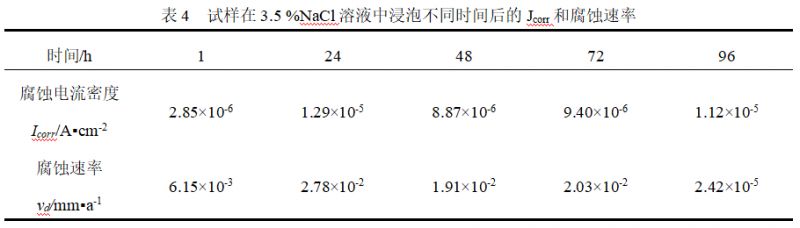

由表4可見,試樣在3.5%NaCl溶液中浸泡24h時(shí),腐蝕速率最大,之后隨著浸泡時(shí)間的延長(zhǎng)呈現(xiàn)上升趨勢(shì)。

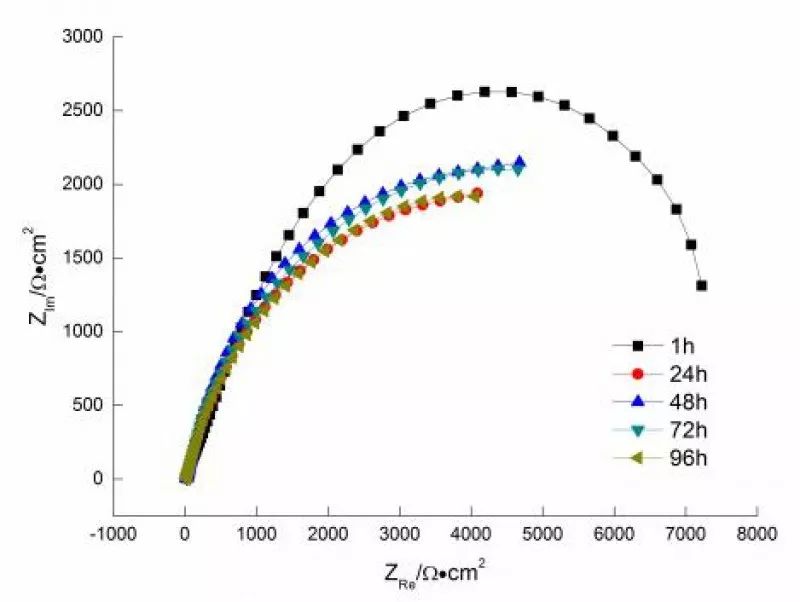

圖6 試樣在3.5 %NaCl溶液中浸泡不同時(shí)間后的Nyquist圖
由圖6可見:經(jīng)不同時(shí)間浸泡后,試樣在3.5 %NaCl溶液中,當(dāng)浸泡時(shí)間為24 h時(shí),腐蝕速度達(dá)到最大值。

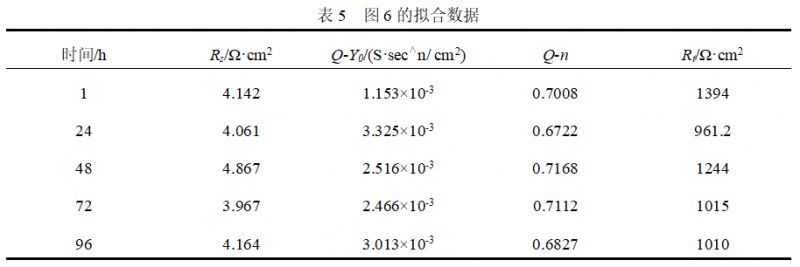

對(duì)不同時(shí)間的電化學(xué)阻抗進(jìn)行擬合,其等效電路圖如圖4所示,對(duì)各元件的擬合結(jié)果如表5所示。表5種,Rs隨時(shí)間變化沒有出現(xiàn)很大的波動(dòng);1 h時(shí),Rt最大,腐蝕速率最小;24 h時(shí),Rt最小,腐蝕速率最大,48 h~96 h,Rt值逐漸減小,腐蝕速率增大。
結(jié)論
(1)試驗(yàn)條件下,當(dāng)NaCl質(zhì)量分?jǐn)?shù)為3.5%時(shí),腐蝕最易發(fā)生,電極表面反應(yīng)電阻最小,腐蝕速率最大;當(dāng)NaCl質(zhì)量分?jǐn)?shù)小于3.5%時(shí),Ecorr隨NaCl量的增大而減小,腐蝕更容易發(fā)生;Rt逐漸減小,Jcorr隨NaCl量的增大而增大,腐蝕加速;NaCl質(zhì)量分?jǐn)?shù)為4.5%時(shí),Ecorr增大,腐蝕傾向變??;Rt增大,Jcorr增大,腐蝕速率變大。
(2)Q235鋼的腐蝕電流密度和表面反應(yīng)電阻隨時(shí)間變化而出現(xiàn)波動(dòng);24 h時(shí),腐蝕體系的自腐蝕電位最負(fù),自腐蝕電流密度最大,腐蝕最快。
(3)Q235鋼的測(cè)試結(jié)果隨時(shí)間變化而出現(xiàn)波動(dòng)的主要原因是隨著腐蝕反應(yīng)的進(jìn)行,腐蝕產(chǎn)物積累附著在電極表面而對(duì)基體產(chǎn)生了一定的保護(hù)作用;然而腐蝕產(chǎn)物較疏松,在電極表面的附著力小,當(dāng)腐蝕產(chǎn)物稍有增長(zhǎng)即在重力作用下腐蝕產(chǎn)物從電極表面脫落,對(duì)基體失去保護(hù)作用,此時(shí),反應(yīng)電阻減小,腐蝕速率增大。
更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國(guó)內(nèi)外最新動(dòng)態(tài),我們網(wǎng)站會(huì)不斷更新。希望大家一直關(guān)注中國(guó)腐蝕與防護(hù)網(wǎng)http://www.ecorr.org
責(zé)任編輯:王元
《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系:編輯部
電話:010-62313558-806
郵箱:fsfhzy666@163.com
中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群:140808414
免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請(qǐng)第一時(shí)間聯(lián)系本網(wǎng)刪除。
官方微信
《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
- 投稿聯(lián)系:編輯部
- 電話:010-62313558-806
- 郵箱:fsfhzy666@163.com
- 中國(guó)腐蝕與防護(hù)網(wǎng)官方QQ群:140808414
