乙烯基樹脂作為基體的玻璃鱗片涂料具有優(yōu)異的性能，但是，其具體施工中的各種要求明顯高于傳統(tǒng)有機涂料，給現(xiàn)場施工帶來了一定的困擾。而今天，我們就來教大家如何克服！

    防腐原理

    乙烯酯玻璃鱗片涂料中添加了2~5μm 的片狀玻璃鱗片，這些鱗片將樹脂分割成許多微小區(qū)域，使樹脂內(nèi)的微裂紋、微氣孔互相分離。這種結(jié)構(gòu)增大涂層的抗?jié)B性，延緩腐蝕介質(zhì)到達基材表面的時間和阻力，延長了基材防腐壽命。

    并且，玻璃鱗片具有極佳的耐磨性和耐化學品性能，高固體份涂料所含揮發(fā)性溶劑少降低了固化過程溶劑揮發(fā)造成的缺陷和針孔數(shù)量，進一步提高了涂料的耐蝕性能。

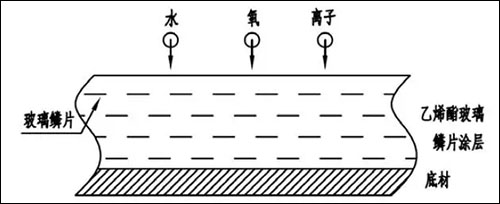

    圖1 玻璃鱗片涂層防腐原理示意圖

    涂料典型配套及施工參數(shù)

    表1為佐敦涂料公司CHEMFLAKE SPECIAL 乙烯酯玻璃鱗片襯里的典型配套及施工參數(shù)。由于目前市面上乙烯酯玻璃鱗片的產(chǎn)品參數(shù)及施工性能較為相似，故本文以此為參考。

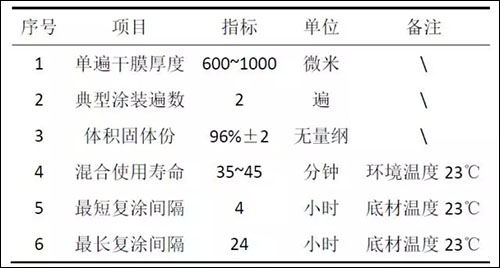

    表1 涂料典型配套及施工參數(shù)

    涂裝技術(shù)

    1    工藝及設備

    為獲得最佳的涂層質(zhì)量，最適宜的噴涂工藝是高壓無氣噴涂。

    由于乙烯酯玻璃鱗片固體份接近或達到100%，高粘度對無氣噴涂設備有較高要求。涂料內(nèi)含有大量的玻璃鱗片，施工前應拆除泵和噴槍所有管內(nèi)過濾器，保證設備處于良好工作狀態(tài)和流管的干凈密封。

    2    油漆的混合及助劑的加入

    與傳統(tǒng)涂料不同，乙烯酯玻璃鱗片一般由基料、促進劑、引發(fā)劑、抑制劑組成。加入的順序為基料、促進劑/抑制劑、引發(fā)劑。每個組分加入前都應使用動力工具充分攪拌均勻。根據(jù)溫度不同按產(chǎn)品說明加入適量的助劑。表2 為每套（16L 裝）CHEMFLAKE SPECIAL 需要添加的助劑數(shù)量示例。

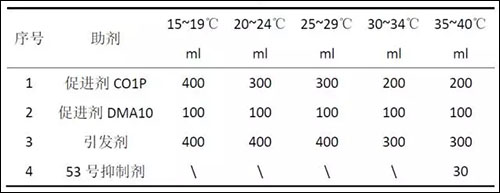

    表2 助劑添加數(shù)量

    3    涂裝施工

    為確保施工連續(xù)開展，施工中可提前攪拌2~3 套不添加任務促進劑和引發(fā)劑的純基料。在即將施工的桶內(nèi)依次加入促進劑/抑制劑和引發(fā)劑，并提前準備另一套涂料混入所需的促進劑/抑制劑。監(jiān)控正在使用的漆桶，接近3/4的材料使用完后，向準備好的另外一桶中加入引發(fā)劑并攪拌均勻。

    由于壓力泵體摩擦產(chǎn)生的熱量會使油漆溫度增高，高溫將加速油漆固化導致泵的堵塞。施工前應完成所有的準備和協(xié)調(diào)工作，而施工中則應利用溫槍時刻監(jiān)測泵缸體溫度，迅速完成油漆的噴涂——噴涂采用十字交叉法得到一個均勻一致的漆膜。

    乙烯基酯玻璃鱗片23℃允許的最長復涂時間僅為24小時，涂料固化后的表面將變得極為堅硬和耐磨。

    因此，超出復涂間隔的涂層表面很難用砂紙拉毛羽化，大面積的表面復涂需要重新掃砂處理。超出復涂間隔顯然增加了涂裝難度，并且可能出現(xiàn)層間附著力問題，如果施工條件滿足應確保在復涂間隔漆連續(xù)完成2遍涂層的施工。

    4    設備堵塞處理及清洗

    乙烯基酯玻璃鱗片涂料噴涂時，無氣噴涂機可能變得反應遲緩、噴幅變小或是漆缸溫度快速升高。此時應立刻停止噴漆作業(yè)，可能在噴管、槍頭等位置出現(xiàn)了堵塞，應根據(jù)堵塞的位置和情況迅速使用干凈的稀釋劑清洗。

    乙烯基酯玻璃鱗片涂料長時間使用后在泵和流管內(nèi)會有玻璃鱗片粒子的堆積，在泵體等表面產(chǎn)生凹坑并造成破壞，需要經(jīng)常檢查和維護整個設備系統(tǒng)。

    質(zhì)量控制

    1    表面處理

    乙烯基酯玻璃鱗片是厚漿型涂料，適用于經(jīng)過表面處理的碳鋼和混凝土底材。本文僅對碳鋼表面襯里作表面處理說明，要求見表3。

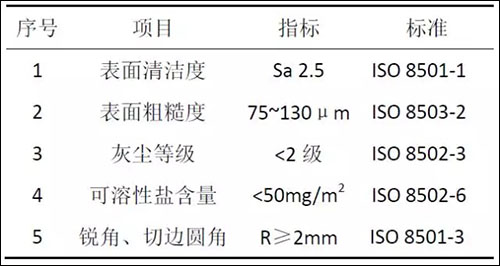

    表3 表面處理要求

    2    膜厚控制

    乙烯酯玻璃鱗片涂料混合后的放熱反應可促進其漆膜的固化，油漆局部修復施工的小面積和過薄的膜厚產(chǎn)生的熱量小，可能會導致涂層固化停止或緩慢。因此推薦盡量利用濕膜卡在噴涂施工時到達規(guī)定膜厚，減少后期的補涂。

    乙烯酯涂料系統(tǒng)在固化過程都會有不同程度的收縮，收縮量取決于所施工的實際干膜厚度和施工時的現(xiàn)場條件。施工前可在測試區(qū)域每噴一道之后用濕膜卡檢測膜厚，評估需要噴至規(guī)定膜厚需要的道數(shù)/槍數(shù)。

    邊角、切邊等位置應該打磨出2mm的圓角并在涂裝施工時注意增加濕膜厚度。涂層固化后利用干膜測厚儀重新檢測膜厚并修復厚度不足的位置。

    3    涂層外觀及漏涂點檢測

    乙烯酯玻璃鱗片漆推薦根據(jù)現(xiàn)場情況涂料硬干后即檢測。

    乙烯酯玻璃鱗片硬干后現(xiàn)場檢測漏點極少出現(xiàn)涂層漏點誤報和涂層擊穿現(xiàn)象，這是其自身特性和高膜厚原因所致。這樣任何漏涂點修補材料可與下面的涂層更加有效結(jié)合。

    4    加熱與通風

    乙烯酯玻璃鱗片襯里施工時底材溫度一般需要高于15℃，并且至少高于露點3℃。低溫環(huán)境下如果利用暖風或纏繞加熱帶方式提高底材溫度，需要注意對儲罐或容器內(nèi)外壁同時加熱，內(nèi)外壁溫差控制在2℃以內(nèi)。

    乙烯酯玻璃鱗片襯里固化過程表面會析出溶劑，固化全程必須保持良好的通風以加快溶劑的揮發(fā)。

    結(jié)語

    乙烯酯玻璃鱗片襯里以其優(yōu)異的屏蔽效應和機械性能在重防腐領(lǐng)域逐步得到廣泛應用。本文分析了玻璃鱗片涂料的防腐蝕原理，并結(jié)合涂料性能和使用經(jīng)驗介紹了涂裝技術(shù)和質(zhì)量控制的關(guān)鍵推薦做法，為掌握該類型涂料施工技術(shù)提供了指導和借鑒。

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國內(nèi)外最新動態(tài)，我們網(wǎng)站會不斷更新。希望大家一直關(guān)注中國腐蝕與防護網(wǎng)http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網(wǎng)電子期刊》征訂啟事

投稿聯(lián)系：編輯部

電話：010-62313558-806

郵箱：fsfhzy666@163.com

中國腐蝕與防護網(wǎng)官方 QQ群：140808414
