碳纖維樹脂基復合材料輕質、高強，可替代傳統鋁合金，應用在機翼、機身等部位。隨著碳纖維復合材料強度、韌性的提升，在飛機發動機上的應用也得到越來越大的關注。在軍用渦扇發動機領域，GE公司在六代機的AETD核心機的靜子部件中通過采用樹脂基復合材料，減輕發動機重量，進一步提高燃油效率和推重比。在商用發動機領域，借助于在機匣、風扇葉片、涵道管等部位引入輕質的碳纖維樹脂基復合材料，LAEP發動機涵道比上升到10：1；寬體客機和窄體客機的平均燃油效率分別降低為1980年的27%和35%；在2050年，有望達到歐洲航空研究委員會的呼吁目標，與2000年相比，每乘客公里二氧化碳減少75%，氮氧化物（NOx）排放減少90%，噪音減少65%相比。

    一、碳纖維復合材料混雜葉片和高溫BMI部件成為研究熱點

    為波音777 X提供動力的GE9X發動機，在2020年投入服務，其風扇葉片將首次在同一的樹脂內加入碳和玻璃混合增強纖維，玻璃纖維含量為5%-10%。由于玻璃纖維的破壞應變高，在斷裂前能夠彎曲，提高葉片的抗撞擊強度，已在GE公司最長最寬的弦葉片上通過了鳥擊測試。GE9X采用新的三維氣動設計，有更多的排風量，葉片可以做的更薄，數量還可以比GEnx和GE90-115B發動機分別少2和6片。更少的風扇葉片數和新刀片設計使風扇葉尖速度更快，提高了低壓渦輪效率。GE9X的風扇前機匣和后風扇框架也將采用復合材料，由賽峰設計制造，使用已在LEAP上應用的3D編制預成型技術。GE9X是目前最大的風扇，直徑有3.4米，機匣也采用碳纖維增強復合材料，減重近160千克。混雜葉片打開了通向其他組合形式的大門，包括將不同形式的碳纖維如條帶，編條和織物組合進同一葉片的不同部位。混雜材料的應用不限于風扇部件，還可用于流跡表面荷載較小的部位，未來甚至在某些領域取代高溫金屬，如發動機壓氣機中200 ℃- 425℃的部件。

    高溫復合材料在風扇以外的高溫部件中也開始應用，如GEnx的變量溢流閥（VBV）導管。這些結構位于風扇組件的出口位置，共有10個，由美國EDO纖維創新公司采用碳纖維增強雙馬來酰亞胺（BMI）制造，在高溫下能夠承受內部壓力和抗氧化，但每套重量只有3.6千克。另一個碳纖維增強的BMI零件是SaM146發動機上的混流噴嘴（MFN），由賽峰集團子公司赫拉克勒斯設計和生產，比金屬輕30%（20千克），其復合材料蜂窩結構內襯可以吸收將聲波限制在16,0000個小孔內，起到吸聲的作用。

    二、碳纖維復合材料在風扇上的應用已走上成熟

    商用發動機提高涵道比的需求是復合材料應用到風扇上的主要?jiǎng)恿Α８叩暮辣纫馕吨玫娜加托剩残枰黾恿藴u扇的大小和重量。因此，輕質碳纖維增強樹脂基復合材料被應用到發動機的風扇葉片和機匣。羅羅公司是最早開始樹脂基復合材料在發動機風扇上應用研究的公司。早在1950年代，羅羅公司設計的RB108發動機的壓氣機葉片和機匣中就開始應用玻璃纖維/環氧復合材料；在1970年代，RB211-22B發動機的風扇葉片中使用了名為“Hyfil”的碳纖維增強的環氧復合材料。不幸的是，Hyfil葉片缺乏足夠的鳥擊強度和制造可重復性，迫使該公司在發動機進入服役之前換回鈦合金。

    GE航空公司為波音777提供動力的GE90，是首個使用碳纖維增強復合材料風扇葉片并進入實際服役的渦扇發動機。葉片長1.2米，每個葉片使用超過1700個手工鋪層的碳纖維預浸料制造，通過熱壓罐固化和精加工，每個葉片需要340個小時。GE90于1995年開始服役，也在風扇定子機匣、風扇平臺、聲學平臺中應用復合材料，均由GE公司位于貝茨維爾的美國工廠生產。為波音787和747-8飛機提供動力的GEnx渦扇發動機也使用了碳纖維增強復合材料風扇葉片，由于復合材料性能的改進，葉片數量由GE90的22個，降為18個，并首次將碳纖維復合材料應用擴展到風扇前機匣。GEnx采用日本東麗公司的T700標準模量碳纖維，由A&P技術公司編織成雙向和三向織物。相比GE90在2007年3000片/年的產量，GEnx在2009年的產量接近1800葉片/年。

    為波音737 MAX、空客320neo和中國商飛C919提供動力的LEAP發動機的風扇葉片也是應用了碳纖維增強復合材料，產量達28000片/年。這么高的生產速率是由于兩方面的技術突破：一是奧爾巴尼工程復合材料公司的3D編織預成型件；二是可以迅速注入環氧樹脂的樹脂傳遞模塑（RTM）工藝。復合材料的3D編制預成型件是通過機器編織，制造一個單獨的、精密預成型的零件，實現強度和剛度的裁剪。LEAP發動機風扇機匣也應用了同樣的技術，采用了30米長，凈形3D編織預成型體，和鋁相比減重30%，能夠滿足葉片飛出測試要求，不需要制造和組裝單獨的密封環。葉片和葉根間隔器之間的平臺幾何形狀復雜，也使用了3D預成型件和RTM工藝。

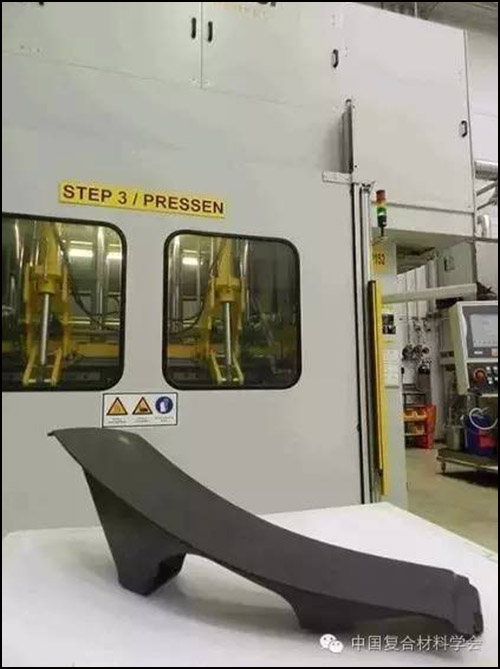

    圖1  FACC將為羅羅Advance發動機制造碳纖維增強樹脂基復合材料環填料

    與LEAP發動機類似，羅羅公司下一代的遄達發動機，以及在2020年投入使用的Advance發動機將采用奧地利FACC開發的碳纖維增強復合材料環填料（圖1）。這些部件與金屬件相比，減重40%，每臺發動機需18—22個填料，減少了金屬風扇葉盤的負載，可以使用更輕的風扇葉盤。Advance發動機采用碳纖維增強復合材料葉片、機匣，與早期的湍達發動機相比，將節省高達680千克重量，改善20%的燃油效率，減少20%的碳排放。在2025年服役的后續UltraFan發動機，也將繼續使用復合材料，預計燃油效率和減排效率比早期湍達發動機均提高25%，比遄達XWB分別提高6%和10%。遄達XWB是目前空客A350 XWB的選項之一，沒有使用碳纖維增強復合材料的風扇葉片，但在風扇后機匣、風扇撥道桿，分岔襯，反流板等部件中采用了FACC制造的碳纖維增強復合材料。此外，F(xiàn)ACC還為羅羅建造了輕量級、具備吸聲能力的碳纖維增強復合材料外涵道管（見圖2）。自2001年以來，F(xiàn)ACC已經為羅羅的BR700系列區域噴氣發動機生產了超過1000個零件。

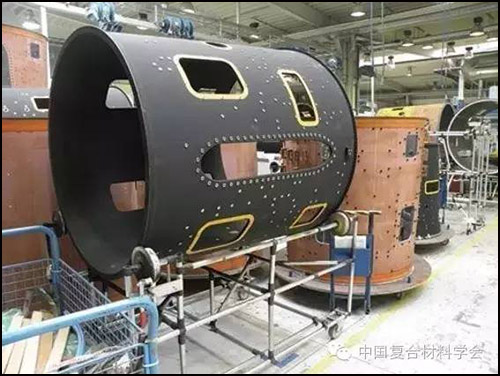

    圖2  FACC已經為羅羅BR700系列發動機生產了超過1000個碳纖維增強復合材料的涵道管

    三、復合材料集成推進系統彰顯未來發展趨勢

    發動機設計師尋求每一個百分點燃油效率提高的可能，并把逐漸把關注點放在短艙優化上。為中國商飛C919提供動力的LEAP 1-C發動機，特征之一就是新一代的發動機短艙設計。該發動機短艙由奈克賽爾制造，被其總裁稱為“第一款真正的集成推進系統（IPS）”。IPS的重量80%是復合材料，發動機短艙占70%。發動機結構設計時同時進行短艙結構與吊艙零件的設計，避免了發動機短艙和吊艙單獨設計時的過度保守，再與輕質復合材料集成。IPS的創新將LAEP 1-C 的燃油效率降低了額外的2%。

    IPS采用一片式復合材料O形管取代傳統推力反向器的兩件套“D”形門，使氣流更平滑繞過，將燃油效率和推力反向器效率提高10%。IPS的一個關鍵特征是O形管的單片碳纖維增強復合材料內蒙皮（參見圖3），由賽峰集團子公司Aircelle公司法國勒阿弗爾設施采用一種創新的成型工藝制造。雖然沒有公布更多細節，Aircelle聲稱它已經掌握了RTM和采用3D編制預成型件的3D RTM工藝。IPS的另一個關鍵特征是低阻力前緣，取代了傳統多片鋁合金前緣，艙壁、外桶與單一、無縫的復合結構組裝，消除結構不連續，使層流延伸到復合材料尾艙，改善空氣動力學。內桶也是一個整體復合材料，可幫助實現降噪目標。這種新型的簡化結構增加了10%—20%表面積的氣流路徑，從而提升了氣動效率。IPS是未來研發的重要目標，將要求超薄的線性/層流機艙，適應風扇葉片，扭曲容限風扇和多自由度聲學襯墊。復合材料可以幫助這些所有這些技術的實現。

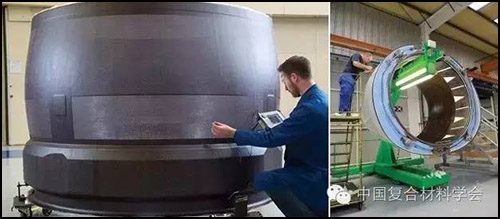

    圖3  Nexcelle公司集成推系統的復合材料O形管（左）和330°整體成形碳復合材料內蒙皮（右）
