引言

    海洋中蘊藏著豐富的人類賴以生存的寶貴資源，海洋資源的勘探與開發已成為當今世界各海洋強國爭奪資源權利的焦點，同時深淵科學為揭示生命起源、地質變遷等提供了全新研究空間。潛水器是深海勘探與開發利用必不可少的裝備，在一定程度上代表著一個國家深?？辈炫c開發利用的技術水平。載人潛水器因?yàn)榭梢允谷擞H臨深海現場作業，具備了其他潛水器無可替代的優勢。但是，其設計、選材、建造等方面都面臨更大的技術挑戰，因此，載人潛水器被視為海洋工程領域的技術制高點，各海洋強國皆非常重視發展載人潛水器。載人球殼是載人潛水器的核心部件，是科考人員生命安全的保障。其設計、選材與建造涉及多個學科，是研制的難點。美國“新阿爾文”號設計單位WHOI 的工程師Anthony Tarantino說載人球殼絕對是載人潛水器項目中最大的技術挑戰（“This sphere is definitely the biggest technicalchallenge for the project”） 。

    本文將分析目前載人潛水器載人球殼在選材、建造方面的主要技術特點及發展趨勢，簡要介紹中國科學院金屬研究所負責的課題組在中國科學院戰略性先導科技專項支持下在全海深鈦合金載人球殼研制方面的初步工作，探討研制全海深鈦合金載人球殼的技術可行性。

    1 大深度載人潛水器載人球殼的選材

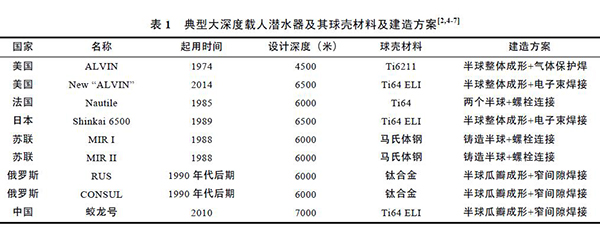

    載人潛水器的發展已經有50 多年的歷史，關于不同階段發展的載人潛水器情況可參閱文獻。目前，具有代表性的大深度載人潛水器有法國的“鸚鵡螺”（Nautile） 號、前蘇聯的“和平 I”（MIR I） 號和“和平 II” （MIR II）號以及后來發展的“俄羅斯”（RUS）號和“領事”（CONSUL）號、日本的“深海6500”（Shinkai 6500）、美國的“阿爾文”（ALVIN）號和“新阿爾文”（NEW ALVIN）號以及中國的“蛟龍”號。以上潛水器的設計下潛深度為4500~7000 米。當代代表性的大深度載人潛水器球殼的選材及建造方案列示于表1。

    從表 1 可以看出，當代大潛深的載人球殼除蘇聯的MIR I 和MIR II 采用鋼外，其他均采用了鈦合金，而且，俄羅斯隨后研制的6000 米級“俄羅斯”號和“領事”號也采用了鈦合金。雖然各國設計的大深度載人潛水器的技術特點各不相同，但載人球殼材料選用鈦合金是一致的。選用的鈦合金有Ti64（Ti-6Al-4V）及Ti6211（Ti-6Al-2Nb-1Ta-0.8Mo）兩種中強鈦合金。在美國后來放棄了Ti6211 鈦合金而選用Ti64 ELI （exra-lowinterstitial）鈦合金之后，目前大深度載人球殼的材料全部是Ti64（ELI）。相比于鋼鐵材料，鈦合金具有優異的抗海水腐蝕性能，包括抗靜態腐蝕及抗循環加載條件下的動態腐蝕，更加適合于海洋應用環境。此外鈦合金還具有較高的比強度，作為球殼材料能大幅度降低球殼的重量，增加其有效載荷，因此鈦合金作為大深度載人球殼材料具有得天獨厚的優勢。

    2 載人潛水器載人球殼成形技術

    目前以金屬為主體材料的大深度載人球殼是通過將兩個半球連接成一個整體球殼。半球成形有3 種形式：鑄造、整體沖壓和瓜瓣拼焊。兩個半球連接形式有兩種方式：螺栓連接，焊接連接。

    蘇聯的MIR I 及MIR II 號載人球殼建造是采用馬氏體鋼鑄造兩個半球而后螺栓連接的方式。據Jean-Pierre Lévêque 在INMARTECH2008 會議上的報告，法國“鸚鵡螺”號載人球殼也是將兩個鈦合金半球采用螺栓連接而成。蘇聯在后來建造的“俄羅斯”號和“領事”號以及俄羅斯為我國“蛟龍”號建造的載人球殼采用鈦合金材料，鍛造成多個瓜瓣?duì)畹呐髁希瑢⒍鄠€(gè)鍛造成形的瓜瓣采用窄間隙焊接技術拼焊成兩個半球，再將兩個半球焊接成整球。瓜瓣拼焊球殼建造工藝方案只有俄羅斯采用，而美國和日本均采用大厚度板材沖壓成整體半球，兩個半球的連接采用電子束焊接技術。后者工藝能夠避免鑄造缺陷，并最大限度地減少焊縫長度，減少球殼的變形和扭曲，提高球殼的安全性及可靠性。隨著大厚度板材制備水平的提高及電子束焊接技術的不斷發展，采用半球整體沖壓而后電子束焊接赤道環縫逐漸成為先進且穩定可靠的成形方式。美國“新阿爾文”號載人球殼可以說是當今世界上最先進的載人球殼。下面以美國的“新阿爾文”號為例，簡要介紹球殼制造過程。

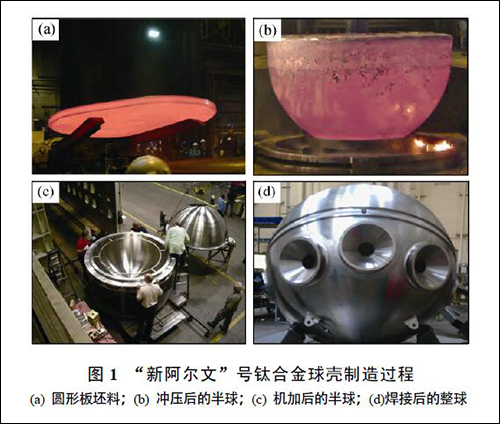

    “新阿爾文”號鈦合金球殼由兩個半球通過電子束焊接而成，每個半球由一個重約8 噸的Ti64ELI 鑄錠制備得到。鑄錠經多火次開坯鍛造，制備出兩個直徑3.3m、厚度100mm 的餅材（圖1a），再分別將兩個餅材模鍛成兩個半球坯料（圖1b）。將半球坯料精密加工成半球（圖1c），為嚴格控制半球尺寸，防止機加工過程中發生變形，半球加工需經過退火消應力處理。機加工好的兩個半球通過高能電子束技術焊接成球殼（圖1d）。

    球殼焊接方面，美國和日本采用電子束焊接技術，而俄羅斯采用窄間隙填絲焊接技術。添加焊絲的窄間隙焊接是除電子束焊接外另一種重要的焊接方式，可通過對焊絲成分的調整，實現對焊接接頭性能的調控。電子束焊接與窄間隙焊接各有優勢，電子束焊接的自動化程度高、焊接速度快，具有工期短、工藝穩定及效率高的特點，但焊縫熔合區冷卻速度較快，焊縫的韌性略低，有時受設備條件限制，復雜形狀構件的焊縫不易實現；而窄間隙焊接的周期長，不排除人為因素的影響，其工藝穩定性較低，但可以通過對焊絲成分的調控來實現焊縫力學性能的優化?？傮w而言，在可以實現的情況下，電子束焊接是鈦合金載人球殼焊接的首選工藝。

    3 全海深載人球殼選材的思考

    如果采用Ti64 鈦合金制造全海深載人球殼將顯著增加球殼重量，加之全海深浮力材料比重的增大，導致潛水器太重，從而也降低潛水器可操縱性和作業能力。因此采用Ti64 鈦合金載人球殼的“新阿爾文”潛水器下潛深度定為6500 米，而不是全海深。俄羅斯為我國“蛟龍”號制造的Ti64 ELI 鈦合金載人球殼設計下潛深度為7000米。由此也可推斷，由于不同國家設計理念的不同，Ti64 鈦合金可以使用于6500~7000 米級的下潛深度，而不能再勝任全海深（約11000 米）載人球殼的需要。

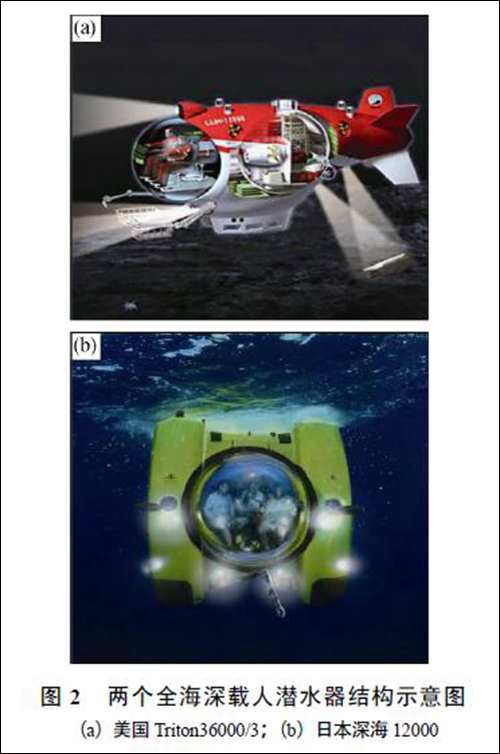

    隨著科學家對深淵研究的不斷深入，制造全海深載人潛水器覆蓋100%海域已被各海洋強國提上日程。美國DOER Marine 公司、Triton 公司、Hawkes Ocean Technologies 公司以及日本正在加緊全海深載人潛水器的研制。從目前能夠獲得的全海深載人潛水器設計構想資料來看，如美國Triton 公司的Triton36000/3 （ 圖2a ） 和日本Shinkai12000（圖2b）等，雖然他們?cè)O(shè)計的外形和尺寸各不相同，但載人艙都有一個共同特點，即設想部分或全部采用類似玻璃的透明材料。與鈦合金材料相比，該類材料具有超高的強度，但塑韌性及延展性很差。目前看來，國內滿足全海深載人艙的類玻璃的透明材料尚無成熟的制造工藝。此外，陶瓷罐在Kermadec 海溝近萬米深海中崩潰可能是造成2014 年5 月美國“海神”號潛水器失事原因的猜測，更增加了人們對使用超高強度但塑韌性很差的非金屬材料制造全海深載人球殼的擔心。如果有合適的高強高韌鈦合金材料，使用鈦合金建造全海深載人球殼不失為一種務實可靠的選擇。

    從 7000 米到11000 米全海深，壓力陡增60%以上，對球殼的承壓能力絕對是嚴酷的考驗，也是選材的最大難點。因此，從承壓要求考慮，全海深球殼的選材一定需要更高強度的鈦合金材料。

    從載人球殼結構安全性考慮，要求鈦合金材料具有足夠強度的同時，還要有適當塑韌性。拉伸延伸率、平面應變斷裂韌性等是反映金屬材料塑韌性的重要參數。為了提高安全可靠性，航空、船舶結構件選材時，規定材料的平面應變斷裂韌性與屈服強度的比值（KIC/σs）應大于一定值，反映了對材料具有足夠塑韌性的要求。（KIC/σs）代表著材料的臨界塑性區尺寸，公式（1）為材料的臨界塑性區尺寸的表達式。較大的塑性區范圍將提高材料吸收外界做功的能力，并避免塑性區范圍較小導致的脆性斷裂。此外較大的塑性區范圍還能夠提高裂紋閉合程度，從而提高材料的抗疲勞裂紋擴展能力。因此對于載人球殼材料的選擇除應考慮其強度外，塑韌性特別是斷裂韌性也是重要的參考值。對于海水中使用的材料，還要考慮材料在海水介質中的應力腐蝕界限強度因子（KISCC）。

    從載人球殼建造工藝考慮，還需要鈦合金材料具有良好的沖壓成形性能和焊接性能等。

    總之，全海深載人球殼選用鈦合金需要高強、高韌、良好沖壓成形及焊接性能等綜合性能。

    4 全海深鈦合金載人球殼研制的探索

    全海深載人球殼的研制關鍵點有材料、設計及制造工藝。如前文所述，美、日等國的載人球殼采用半球整體沖壓成形，而后電子束焊接兩個半球?qū)拥某嗟拉h(huán)縫。俄羅斯的“俄羅斯”號和“領事”號載人球殼以及俄羅斯為我國制造的“蛟龍”號載人球殼采用了瓜瓣拼焊方式制造成半球，而后兩個半球?qū)赋汕驓??？梢姡m然我國“蛟龍”號保持著國際上同類作業型載人潛水器下潛深度最大的記錄，但是，我國載人球殼的制造技術尚屬空白。在我國科學家的努力和政府的大力支持下，4500 米載人潛水器載人球殼研制項目立項。項目在載人球殼加工與焊接技術等方面獲得重大突破，全部實現國產化，為全海深載人球殼研制打通了工藝路線。事實上，中國科學院部署的全海深載人球殼的研制工作正是以該項目的工藝路線為基礎開展的。

    載人球殼制備工藝路線打通后，滿足全海深壓力的鈦合金球殼材料就成為全海深載人球殼研制的關鍵。眾所周知，金屬的強度與塑韌性通常是一對矛盾因素。強度的提升通常伴隨著塑韌性降低，甚至成形性能和焊接性能也相應降低。這對全海深載人球殼用鈦合金材料研究提出了嚴苛的挑戰。

    在中國科學院戰略性先導科技專項的支持下，《全海深載人球殼材料、設計與制造工藝關鍵技術》攻關課題組在前期工作基礎上，經過近兩年的努力，在全厚度板材制備、半球沖壓成形、電子束焊接等方面開展了大量的研究工作。試驗數據表明，所研制的鈦合金材料具有高強、高韌、良好沖壓成形和焊接性能。

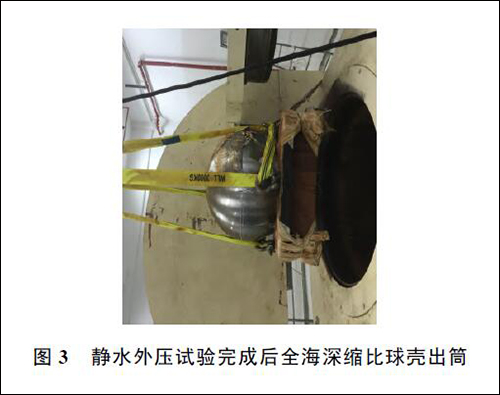

    課題組根據縮比球殼設計結果，利用自主研發的鈦合金材料、半球整體沖壓成形以及電子束焊接技術制備了全海深（11000 米）的載人艙縮比球殼。按照中國船舶重工集團公司第702 研究所主編的《全海深載人潛水器載人艙球殼縮比模型試驗大綱》，在中國科學院深海工程與技術研究所新建的200MPa 壓力筒內進行了靜水外壓試驗（圖3），通過了全海深壓力的考核，表明了該材料球殼可滿足全海深壓力條件。

    對于全海深載人球殼而言，縮比球殼的水壓試驗成功僅僅是個開端，后面的路還很長，更大的挑戰還有很多。盡管這些難關仍需攻克，縮比球殼的水壓試驗結果表明我們已經在全海深載人球殼研制道路上邁出了堅實而重要的一步。

    5 結束語

    作為大深度載人潛水器的核心部件，載人球殼的設計、選材和制造代表著一個國家載人潛水器的技術水平。全海深載人球殼制造更是一項涵蓋材料設計、超大厚度板材制備、球殼整體沖壓、大厚度鈦合金電子束焊接等跨領域的系統性工程，具有很大的技術挑戰性。我國4500 米載人潛水器項目突破了載人球殼半球整體沖壓成形、窄間隙焊接和電子束焊接等關鍵技術，為全海深載人球殼研制打通了工藝技術路線。中國科學院戰略性先導科技專項在全海深載人球殼材料研究方面取得了重要進展，在國家的大力支持下，我們有理由有信心期待全海深載人潛水器研制成功，助力深淵科學研究，鞏固我國載人深潛的領先地位。
