在很多比較偏遠的油氣現場，數據的采集是非常必要的，尤其是專用的傳感器收集的數據，像油罐液位線、壓力、流量和氣體探測傳感器，應變計，腐蝕探頭等，同時，還會收集一些陰極保護數據。過去，陰極保護監測系統獨立收集傳感器數據，并通過一些通訊道路，例如監控和數據采集系統，將收集到的數據傳送給油田操作工，羅氏公司（堪薩斯州）公司研發部領導，NACE國際成員Jamey Hilleary說。

    Hilleary說，一些油田的員工認為，他們?cè)絹?lái)越需要在遙遠的油田的一些數據，像是他們正苦苦尋找的陰極保護數據。這些數據包括一些現場閥門的壓力信息，可以監測油和天然氣管道的腐蝕可能性；包括一些現場注入裝置存儲器的防腐劑的液位，可以獲得油井殼和收集管線的一些陰極保護數據；包括井殼相連接部位的腐蝕速率，追蹤井殼和管道與土壤的電位；也包括試驗點的土壤腐蝕速率的數據，他強調說。

    為了滿足這一需要，Elecsys 研發了SentraLink CP?，一個遠程的陰極保護監測平臺，他將一個精密的雙通道陰極保護整流器/試驗站監測裝置和一個精密的雙通道傳感器/傳感器監測裝置結合，整合入一個裝置里。Hilleary評論說，當完成監測，這種技術可以使監測傳感器在相同的位置監測數據。將陰極保護和操作數據結合，放入一個單獨的裝置里，可以提供一些附加的現場數據，這些數據可以讓你得到現場腐蝕環境的一個更完整的情況。

    這個裝置含有兩個模擬電壓輸入通道，可以測量?jī)蓚€(gè)相關的陰極保護數據，像是整流電壓，整流電流，和裝置—土壤電位；還有兩個傳感器輸入通道，用來測量?jī)蓚€(gè)單獨的傳感器數據，像是溫度，管道壓力，儲罐中的流體液位，腐蝕速率（內部的或外部的腐蝕速率，使用電阻探頭或線性極化電阻探頭）等等。每一個傳感器通道可以使用4-mA 到20-mA，0.0-V到 5.0-V, 或 0.0-V 到10.0-V 的雙絲或三絲配置傳感器，這個裝置能夠發送24-V激發信號激活傳感器，從而獲得測量數據。這個系統和整流器使用相同的動力源來提供動力。

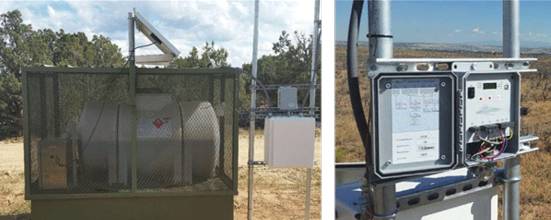

    Hilleary 講述了一個實例，引用了油井現場的安裝，解釋了這兩個遠程的監控裝置的電壓通道，可以用來測量井殼的陰極保護數據和地下管道與土壤的電位，這個地下管道連接著所有的收集系統的存儲油井。油井現場安裝了一個腐蝕抑制劑注射裝置，在遠程監控系統里的傳感器輸入通道被用來測量?jī)?chǔ)罐內的腐蝕抑制劑液位，同時，另一個傳感器輸入通道和油井殼內的一個腐蝕探頭相連接。

    遠程監控裝置是根據獨一無二的協議操作的，間斷地獲得裝置的數據，通過向傳感器發送激發信號，從而激發傳感器。激發的頻率依賴正在收集數據的類型，從每分鐘一次到每小時甚至更長時間一次。傳感器可以獲得數據，同時，傳感器將傳感器數據轉化為相應的電壓信號，并將信號傳回監測裝置。Hilleary 解釋說，比較重要地，返回電壓信息的量決定了基于傳感器電壓范圍的測量數據。舉例說，如果返回的來自腐蝕抑制劑儲罐的流體液位傳感器的電壓數據是2.5 V，同時，傳感器范圍是0.0 V 到5.0 V，也就是說，電壓數據是0.0 V時，儲罐內的腐蝕抑制劑是空的，電壓數據是5.0 V時，儲罐內的腐蝕抑制劑是滿的，那么，2.5 V就說明腐蝕抑制劑儲罐內抑制劑量是儲罐內總量的~50%。

    所有傳感器預期的測量范圍是確定的，并有低和高限制設置。如果傳感器測量數據在設定的測量范圍內，然后數據通過移動電話或衛星通信被定期傳送給網絡用戶界面上，通過這種預定的時間安排，這些數據被看到，被轉化為圖表，并根據需要結合使用。如果測量數據在正常范圍內，那么現場工作正常，用戶也不需要立即去更新數據，Hilleary 說到。同時，還要注意到，正常的數據至少要一周傳送一次，從而使用戶確定遠程的陰極保護監控裝置是正常工作的。如果傳感器測量數據不在設定的測量范圍內，一個警報信息會毫無延誤地傳送給現場用戶，可以通過發信息，也可以是發郵件。如果裝置恢復正常，測量數據回歸正常，那么也需要發送一個恢復正常的通知信號。

    對于腐蝕抑制劑儲罐，如果測量器數據跌至傳感器低限以下，這將會引發警報，從而通知往儲罐加注抑制劑的負責人，負責人會趕到這個遠方的油廠，確保加注腐蝕抑制劑，從而確保油廠儲罐不會受到腐蝕。以往，防腐蝕負責人需要隨機趕到油井現場，去驗證腐蝕抑制劑系統正常工作，經常會面對一個相當滿的儲罐，或者要去填滿一個空的儲罐。

    對于其他的測量數據，遠程系統的數據記錄器每周或每月被檢查并進行數據收集。每個月月底，如果你記錄數據并檢索數據，你將會看到這些數據，但是，系統經常會出現一些警報信息或異常，在這些被發現前，系統是不會再次工作的，Hilleary說到。隨機定期去油廠現場查看，或獲知故障后使用數據記錄器和數據檢索，這些方法都不能在故障發生時提供可操作的數據。Hilleary補充到說，使用一個單一的裝置，監測各種各樣的數據，這些附加的現場數據給陰極保護提供了更綜合的腐蝕信息，關于遠方的被監控的油廠現場的信息，通過這種方式，可以減少去油田現場的次數，從而降低成本。

    在2014年9月份，遠程的陰極保護裝置進入商業生產階段。應用包括：監控油井現場的井殼的整流器電壓，整流器電流，以及儲罐和廢物罐的流體水位線；測量油氣儲存油井的整流器輸出值，陰極保護電位，以及儲罐壓力；聯合使用井殼交叉部位和試驗站的電位和腐蝕率測量數據，這些數據是從電阻探頭或線性極化電阻探頭中獲取的，用于管道的完整性管理；聯合監控傳感器數據和陰極保護數據；這些技術正在幾個井殼交叉部位使用，這些井殼充滿了氣相抑制劑，而這個裝置可以追蹤環形空間的腐蝕率，以及井殼和管道的電位。這些技術還可以被應用到一個油氣儲存場，去測量這里的每一個油井的壓力數據和陰極保護數據。
