某冷軋電鍍鋅生產線開機生產后，陸續反映生產過程中，某低碳鋼牌號鋼板表面出現流星狀白色亮斑缺陷，單個缺陷大小約１ｍｍ×３ｍｍ，分布的特征是，主要集中在上表面（對應熱軋上表面）寬度方向中部，整卷頭、尾５０ｍ以內，邊部３００ｍｍ以內沒有該缺陷，當上表面缺陷比較嚴重時，下表面也有少量該缺陷發生。

    １、缺陷檢測和分析

    １.１冷軋電鍍鋅板ＳＥＭ分析

    電鍍鋅板上表面的流星狀白色斑點如圖１所示。將缺陷樣脫去鍍鋅層制成金相試樣，能譜分析顯示缺陷區域與正常區域化學成分無異常，缺陷區域基板表面缺陷形貌呈柳葉狀（圖２（ａ）），局部放大５００倍觀察（圖２（ｂ）），組織存在明顯的混晶現象，初步判斷亮斑缺陷與基板混晶有關。

    １.２熱軋?jiān)褰鹣喾治?/span>

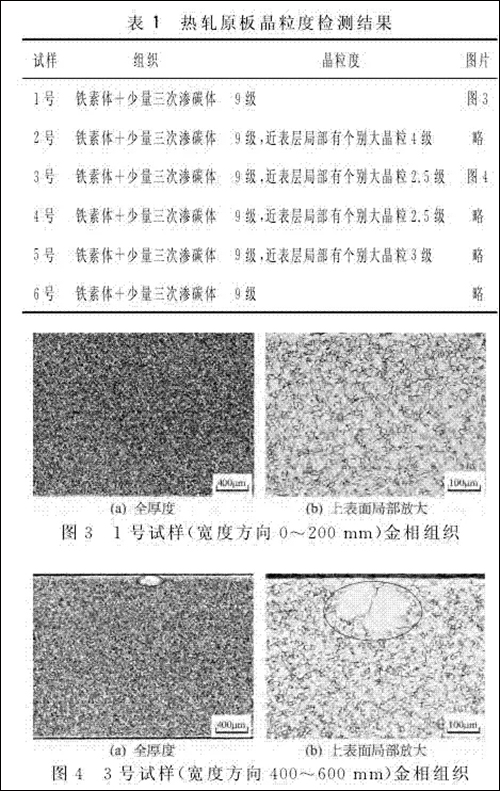

    為了弄清冷軋板出現的混晶是否與熱軋工序存在關聯。送熱軋?jiān)逶嚇樱都z驗，編號為１號、２號、３號、４號、５號、６號。熱軋板板寬約１２００ｍｍ，１號～６號為沿寬度方向每２００ｍｍ一個樣，檢測結果如表１所示。

    由表１和圖３、圖４典型金相檢測結果可知，混晶均發生在上表面，沿寬度方向邊部（０～２００ｍｍ和１０００～１２００ｍｍ范圍內）晶粒度正常。沿寬度方向２００～４００、４００～６００、６００～８００、８００～１０００ｍｍ等局部區域有粗大晶粒出現。綜合上述金相檢驗結果，發現電鍍鋅板流星狀白斑對應位置存在混晶現象，并確認冷軋板混晶現象和熱軋板相關。

    ２、熱軋混晶原因及試驗結果分析

    ２.１混晶原因分析

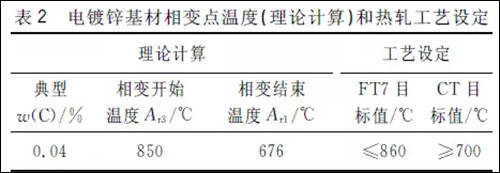

    針對熱軋板出現的晶粒異常，結合該電鍍鋅基材化學成分和熱軋工藝開展相關因素分析。如表２所示，通過比較發現ＦＴ７目標溫度較Ａｒ３富余量偏小，相差約１０℃。一旦終軋溫度控制不穩定，易出現兩相區軋制情形，發生混晶。

    另外，該鋼種卷取目標溫度設計偏高（ＣＴ溫度＞Ａｒ１），由晶界遷移驅動力公式：

    在溫度場的影響下，大晶粒具有界面能較低的特點，故界面張力更小。大晶粒曲率半徑更大，晶界遷移所需驅動力反而更小，處于優先長大的地位。在較高的卷取溫度下，粗大晶粒優先成長起來，將會以較快的速度吞噬周圍的小晶粒。在冷軋退火過程中晶粒度差異進一步劣化，最終形成嚴重的混晶組織。

    ２.２試驗結果分析

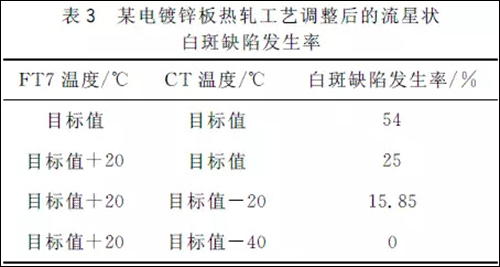

    為了驗證流星狀白斑缺陷與熱軋板混晶的相關性，開展了多輪熱軋工藝調整試驗。首先將ＦＴ７目標值上調２０℃，ＣＴ目標值保持不變，經統計，流星狀白斑缺陷發生率從５４％降低至２５％左右；然后，在ＦＴ７目標上調２０℃的基礎上，以每２０℃為１個試驗批次逐步下調ＣＴ目標值，經統計，隨著ＣＴ的逐步下調，缺陷發生率繼續下降，當ＣＴ目標值調整到“目標值－４０℃”時，缺陷完全消失。統計結果如表３所示。

    綜合分析上述熱軋工藝試驗結果認為，電鍍鋅板表面流星狀白斑缺陷與熱軋板混晶存在關聯，且與ＦＴ７、ＣＴ目標值設定相關性顯著。較高的ＦＴ７有利于從源頭上降低兩相區軋制的風險，防止不均勻晶粒的發生。一旦混晶粒形成，則較低的ＣＴ有助于改善混晶組織的劣化程度，是一種強力有效的補救措施。

    ３、消除電鍍鋅板流星狀白斑缺陷的措施

    ３.１調整熱軋生產工藝

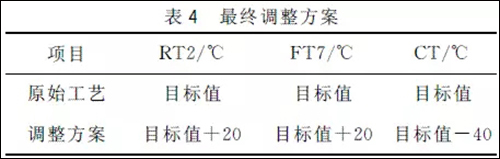

    在多輪熱軋工藝調整試驗的基礎上，確定了表４所示的最終調整方案。

    ３.２避免精軋漏水

    １）采取措施避免精軋Ｆ１～Ｆ６工作輥冷卻水反彈、漏灑，造成帶鋼表面局部溫降過大；

    ２）生產電鍍鋅鋼板時，關閉某些冷卻水，避免漏水滴濺到帶鋼表面。

    ４、改進效果

    如圖５所示，從２０１２年４月開始，電鍍鋅板發生批量流星狀白斑缺陷，通過６月、７月多個批次的熱軋工藝調整試驗并最終固化工藝，至２０１２年８月缺陷基本消除。

    ５、結語

    １）本次電鍍鋅板表面批量流星狀白斑缺陷與熱軋板混晶存在關聯，且與ＦＴ７、ＣＴ目標值設定相關性顯著。

    ２）造成熱軋板混晶的主要原因有２個：一是原ＦＴ７目標值設計偏低，現場適應性差，一旦終軋溫度控制不穩定，易發生兩相區軋制情形，引起鐵素體混晶；二是原ＣＴ目標值設計偏高，鋼卷入庫后溫度長時間保持在鐵素體再結晶溫度以上，容易發生粗大晶粒吞噬小晶粒的現象，導致混晶更加劣化，并遺傳至冷軋退火后最終為混晶組織，表現為電鍍鋅后上表面流星狀白斑缺陷。

    ３）較高的ＦＴ７有利于從源頭上避免混晶形成；其次，通過減少精軋Ｆ１～Ｆ６機架間漏水，可以有效防止板面局部低溫；避免發生在兩相區軋制的現象，而較低的ＣＴ有助于改善混晶組織的劣化程度，是一種強力有效的補救措施。
