1. 工程概況

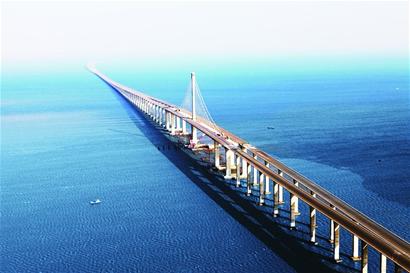

        青島海灣大橋是我國北方冰凍海域首座特大型橋梁集群工程，大橋所處海域海鹽含量高達29.4%-32.9%，結構很容易受到腐蝕，因此，混凝土中的鋼筋防腐則成為整個工程項目中的重點和難點。

        本工程采用強制電流法陰極保護技術，對青島海灣大橋大沽河、滄口和紅島航道橋索塔、過渡墩、輔助墩進行保護。保護范圍包括大沽河、滄口和紅島航道橋索塔、過渡墩、輔助墩位于浪濺區和水位變動區的承臺、墩身及塔身+6.0m高程以下的鋼筋混凝土，保護面積共計18477.8m²。

2. 系統組成
（1）貴金屬氧化物鈦網陽極  對于各個橋墩的承臺上部、墩座和墩身部分，采用鈦網陽極保護，用塑料夾將鈦網陽極和導電條固定在鋼筋上，使用尼龍扎帶固定，不能使用金屬附件。所有陽極鈦網必須與鋼筋電絕緣。

（2）貴金屬氧化物分離式陽極  承臺側面采用分離式陽極進行保護。分離式陽極安裝在鋼筋籠內部，保護承臺的側面鋼筋及其頂部部分鋼筋。陽極提前澆注于低電阻率混凝土塊中，有效地保護了陽極不被破壞，在提高陽極電流發散效率的同時，縮短了安裝周期，施工進度容易保證。各陽極的電流發散范圍互相重疊，提高了電流分布的均勻性。

（3）參比電極  本工程選用永久性銀/氯化銀參比電極作為檢測、監控用參比電極之一。實際工作壽命能達到20a。同時，本工程還將采用鈦參比電極，并與電纜尾線自成一體。工作壽命為100a，由特殊的鈦棒、碳化鐵體產品、PVC、不銹鋼連接物構成。

（4）遠程控制系統  本工程采用遠程監測與控制系統對其進行監控，通過監控軟件可以準確地了解整個系統的運行狀況。監控設備，能自動實時測量、顯示保護結構的即時電位、電源設備的輸出電流和輸出電壓，并能將采集到的數據傳輸?shù)竭h程監控計算位及進行自動去極化測試。

3. 保護電位測量
        青島海灣大橋為在建工程，主體結構包括強制電流防護系統并未最終竣工調試，但強制電流系統中的陽極、參比電極等設備已經安裝預埋完畢。現場采用饋電實驗方法對整個系統進行去極化測試，結果表明整個系統安裝完好。
