<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 金屬頂刊《Acta Materialia》氫氣“煉鋼”!氫氣竟能強(qiáng)化合金!新型高強(qiáng)耐磨合金誕生!合金硬度耐磨性雙雙提升!
    2025-01-07 11:52:05 作者:材料研究進(jìn)展 來源:材料研究進(jìn)展 分享至:



    1研究背景

    氫作為一種綠色能源載體,因其在減少化石燃料使用過程中產(chǎn)生的二氧化碳排放方面的潛力而備受關(guān)注。然而,氫的廣泛應(yīng)用需要開發(fā)能夠在高溫下耐受富含氫環(huán)境的先進(jìn)金屬合金。難熔復(fù)雜濃合金(CCAs),尤其是TiNbZrHfTa家族,因其在高溫下優(yōu)異的力學(xué)性能和廣闊的設(shè)計(jì)空間,被認(rèn)為是潛在的候選材料. 例如,這類合金在1000°C時(shí)的屈服強(qiáng)度約為300 MPa. 在設(shè)計(jì)CCAs時(shí),一個(gè)關(guān)鍵挑戰(zhàn)在于如何穩(wěn)定單相固溶體,這通常依賴于最大化配置熵. 然而,在一些難熔CCAs中,經(jīng)過熱處理后,通過第二相析出和有序相形成而導(dǎo)致的相分解現(xiàn)象也時(shí)有發(fā)生.氫在多種化學(xué)物質(zhì)中存在,如H2、NH3和烴類等。氫原子的尺寸非常小,其玻爾半徑僅為0.529 Å,這使得氫能夠輕易地進(jìn)入金屬晶格,尤其是對于像難熔CCAs這樣的體心立方(BCC)金屬,其堆積密度僅為68%。這一特性促進(jìn)了氫在材料中的擴(kuò)散和與宿主金屬原子的相互作用。此外,氫的中等電負(fù)性(2.2)使其能夠與金屬元素形成多種化學(xué)鍵(如離子鍵和共價(jià)鍵)。長期以來,氫被視為對結(jié)構(gòu)材料有害的元素,可能導(dǎo)致金屬構(gòu)件的災(zāi)難性失效,即氫脆現(xiàn)象。另一方面,氫與多種堿金屬(如Li、Na、K)、堿土金屬(如Mg)和難熔金屬(如Ti、Zr、Hf)形成金屬氫化物,通過可逆的相變過程,這是氫儲(chǔ)存材料的基礎(chǔ)。因此,深入了解氫與難熔CCAs中組成金屬元素之間的相互作用對于優(yōu)化其成分和微觀結(jié)構(gòu),使其適用于氫富集環(huán)境中的結(jié)構(gòu)材料或氫儲(chǔ)存材料至關(guān)重要.

    2成果簡介

    在這項(xiàng)研究中,研究人員揭示了在500°C下,TiNbZrHfTa等原子比復(fù)雜濃合金在暴露于H2時(shí),納米尺度上發(fā)生的氫輔助斯賓納爾分解現(xiàn)象。該分解路徑通過三維原子探針斷層掃描技術(shù)探測到,表現(xiàn)為在H2氣氛中經(jīng)過長時(shí)間處理(從0.5小時(shí)到2小時(shí))后,主要金屬元素的上坡擴(kuò)散行為和周期性成分調(diào)制。分解后的合金由富含Zr和Ti的針狀相和富含Nb和Ta的相組成。從晶體學(xué)角度來看,斯賓納爾特征優(yōu)先沿基體相的<001>方向排列,以最小化彈性應(yīng)變能。為了更好地理解氫在斯賓納爾分解中的作用,研究人員進(jìn)一步開發(fā)了一個(gè)統(tǒng)計(jì)熱力學(xué)模型,通過引入氫來預(yù)測TiNbZrHfTa-H系統(tǒng)的相穩(wěn)定性。分析表明,氫通過擴(kuò)展斯賓納爾區(qū)域來破壞單相固溶體的穩(wěn)定性。這種納米尺度的斯賓納爾分解增強(qiáng)了所研究合金的硬度和抗磨性能。因此,這項(xiàng)研究不僅為氫對相穩(wěn)定性的影響提供了基礎(chǔ)見解,還展示了一種通過引入氫作為間隙合金元素來調(diào)節(jié)微觀結(jié)構(gòu)的新型合金設(shè)計(jì)策略.

    3圖文導(dǎo)讀

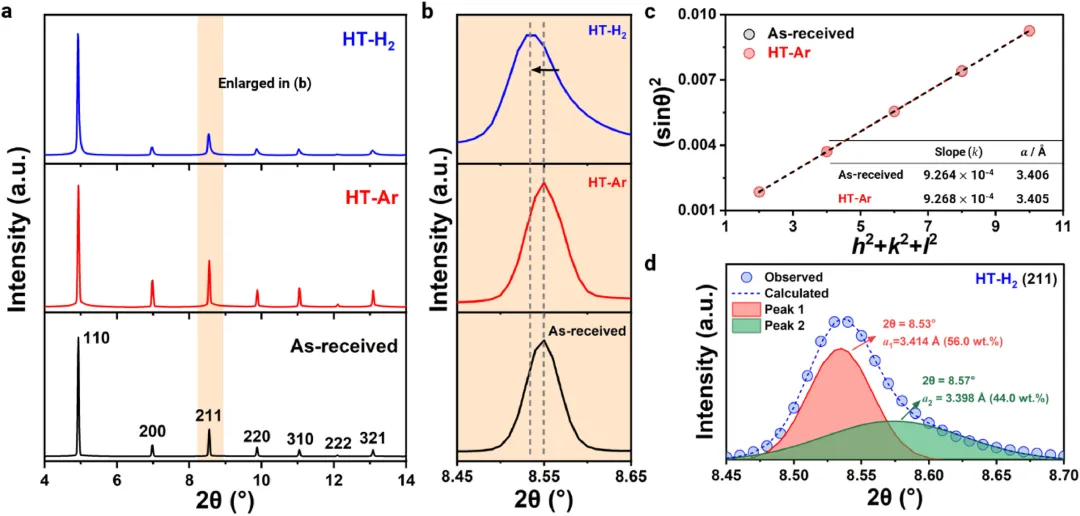

    圖1:(a) 未處理、HT-Ar和HT-H2樣品的高能X射線衍射(HEXRD)圖譜和 (b) BCC211峰的放大視圖。(c) 通過HEXRD峰的(sinθ)²與(h²+k²+l²)的關(guān)系圖來確定未處理和HT-Ar樣品的晶格參數(shù)。(d) HT-H2樣品BCC211峰的去卷積放大圖像.

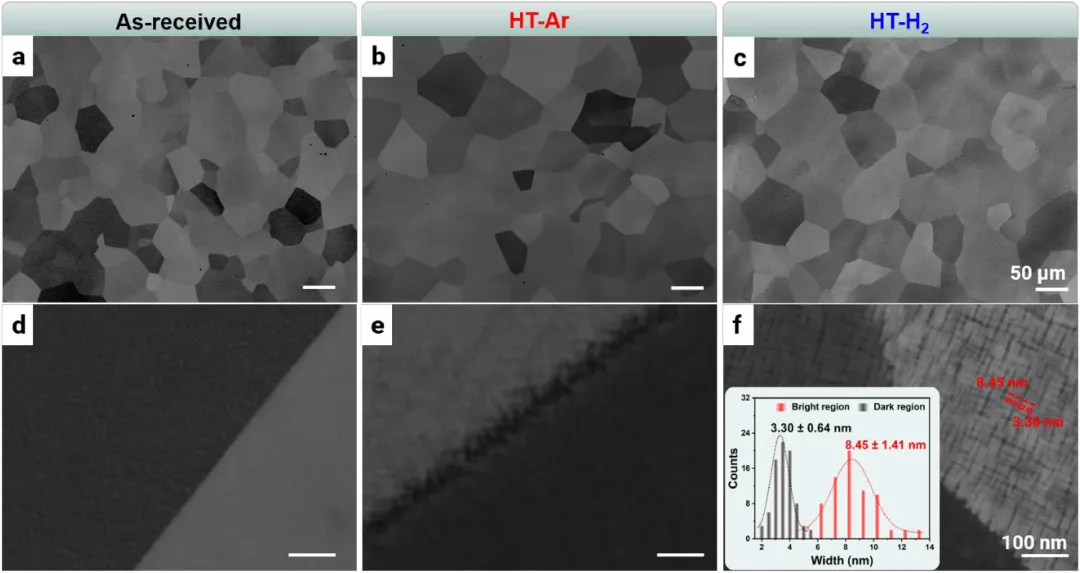

    圖2:(a, d) 未處理,(b, e) HT-Ar和 (c, f) HT-H2樣品的背散射電子(BSE)圖像及其代表性放大圖像。(f)中的插圖顯示了具有暗(黑色)和亮(紅色)對比度的區(qū)域的寬度分布.

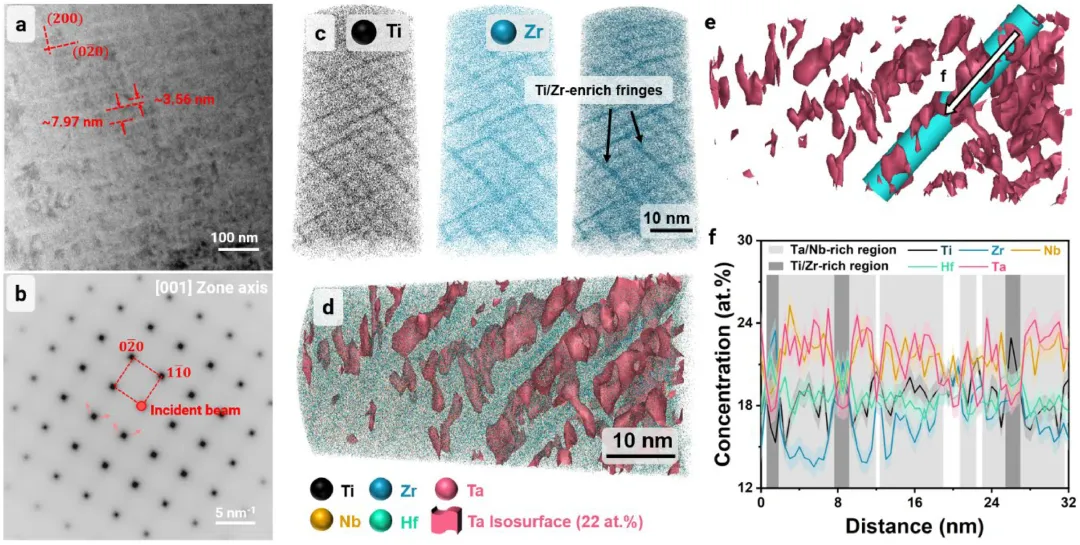

    圖3:(a) 典型的明場透射電子顯微鏡(TEM)圖像,以及對應(yīng)的 (b) 選區(qū)電子衍射圖,顯示單個(gè)BCC相。電子束沿[001]晶帶軸。(c) 原子探針斷層掃描(APT)三維重建圖,顯示Ti分布、Zr分布和疊加的Ti和Zr分布。(d, e) APT圖顯示基體中的Ta富集納米特征。使用含22 at.% Ta的等濃度面突出顯示Ta富集納米特征。(f) 沿(e)中標(biāo)記的青色圓柱體計(jì)算的一維濃度分布圖,柱體的binning大小為0.5 nm.

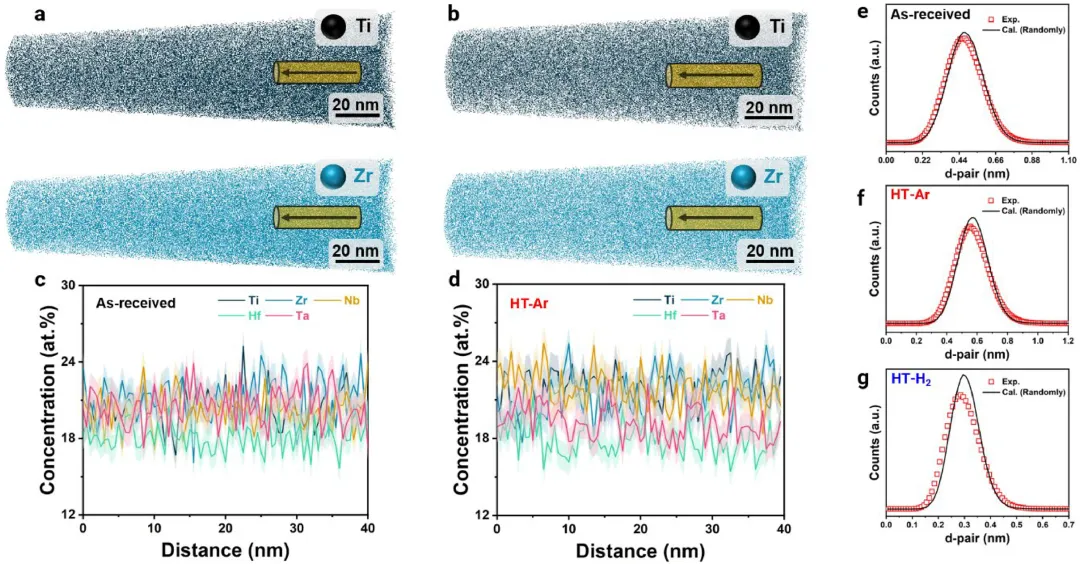

    圖4:(a) 未處理樣品和 (b) HT-Ar樣品中Ti和Zr分布的三維APT圖。(c) 未處理樣品和 (d) HT-Ar樣品中主要元素沿黃色圓柱體的濃度分布圖。(e) 未處理,(f) HT-Ar和 (g) HT-H2樣品中Ti原子的第五近鄰分布(NND).

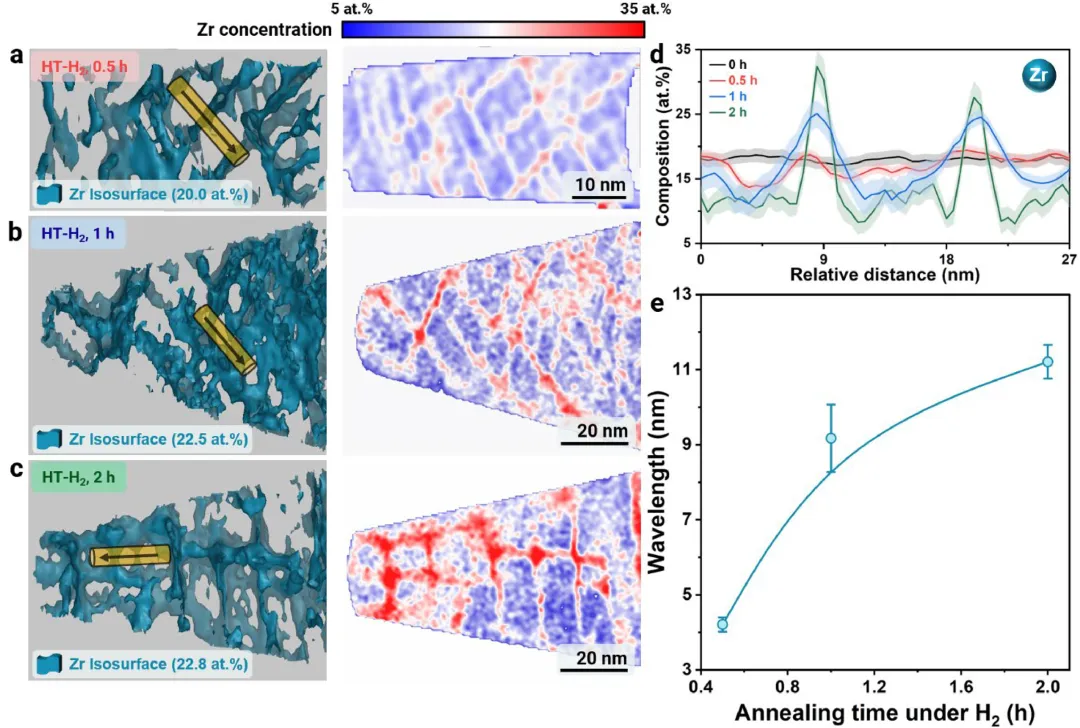

    圖5:在H2中處理的樣品的APT重建的Zr等濃度面,處理時(shí)間為 (a) 0.5小時(shí),(b) 1小時(shí)和 (c) 2小時(shí),以及對應(yīng)的二維等高線圖。(d) 沿(a-c)中標(biāo)記的黃色圓柱體的Zr一維濃度分布圖,誤差條表示每個(gè)柱體計(jì)數(shù)統(tǒng)計(jì)的標(biāo)準(zhǔn)偏差。(e) 在H2下退火時(shí)間下斯賓納爾波長的演變.


    4小結(jié)

    研究表明,氫可以作為一種有效的工具來改變TiNbZrHfTa等原子比復(fù)雜濃合金在500°C下的局部熱力學(xué)環(huán)境,促進(jìn)斯賓納爾分解。形成了一種周期性調(diào)制的化學(xué)模式,波長約為13 nm,由富含Ti和Zr的一個(gè)相和富含Nb和Ta的另一個(gè)相組成。針狀的斯賓納爾特征優(yōu)先沿<001>方向排列,以最小化系統(tǒng)的彈性應(yīng)變能。這種氫輔助的斯賓納爾分解通過氫改變系統(tǒng)的局部熱力學(xué)景觀而得到合理化,從而擴(kuò)展了斯賓納爾區(qū)域。此外,研究人員還展示了這種氫輔助的斯賓納爾分解可以提高合金系統(tǒng)的硬度和耐磨性。因此,這項(xiàng)研究展示了一種通過從熱處理環(huán)境中引入氫作為獲得的合金元素來觸發(fā)斯賓納爾分解的新型策略,為設(shè)計(jì)亞穩(wěn)態(tài)合金和提高力學(xué)性能開辟了新的途徑.



    文獻(xiàn):
    https://doi.org/10.1016/j.actamat.2024.120707

    免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請第一時(shí)間聯(lián)系本網(wǎng)刪除。

      標(biāo)簽:
    相關(guān)文章
    無相關(guān)信息
    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 最新AV在线播放免费不卡 | 亚洲jizzjizz妇女| 中文字幕日韩亚洲欧美一区 | 日本精油按摩一区二区 | 日本一区二区在线观看免费 | 中文字幕乱在线伦视频中文字幕乱码在线 |
