{首页主词},&

《Science》子刊：揭示滑移對(duì)氫致裂紋萌生的作用機(jī)理！

2025-01-02 11:36:50 作者：材料科學(xué)與工程來源：材料科學(xué)與工程分享至：

因此，目前尚不清楚滑移是否會(huì)導(dǎo)致裂紋萌生？裂紋萌生是否會(huì)導(dǎo)致滑移？裂紋萌生和滑移是否有共同的原因？或者它們的共存只是偶然的？此外，氫（H）在滑移輔助裂紋萌生中的作用仍然不清楚。

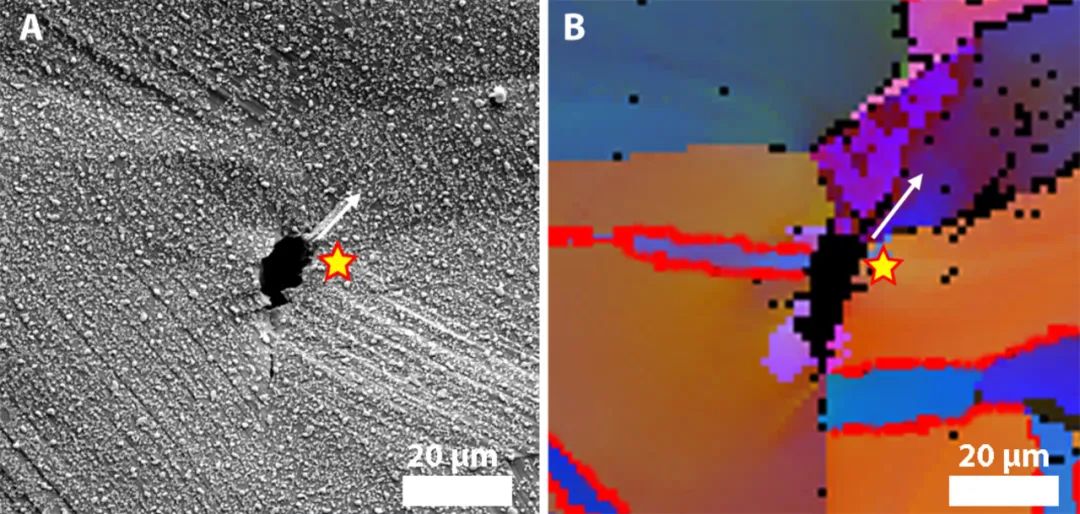

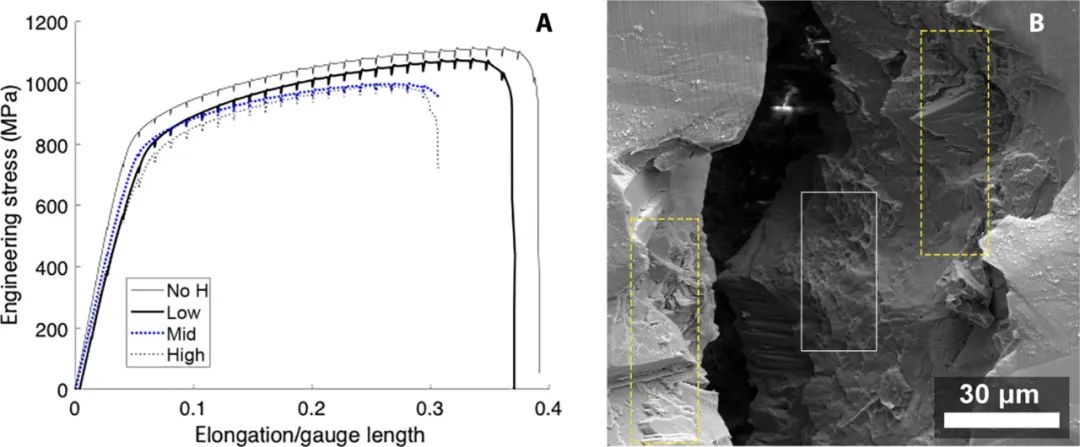

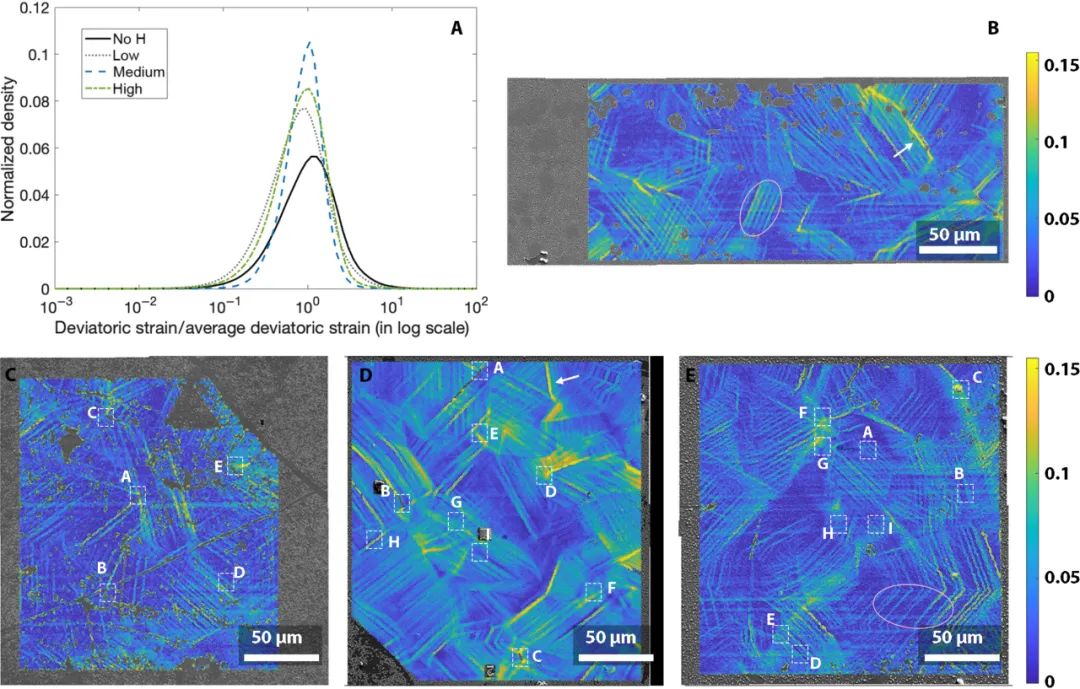

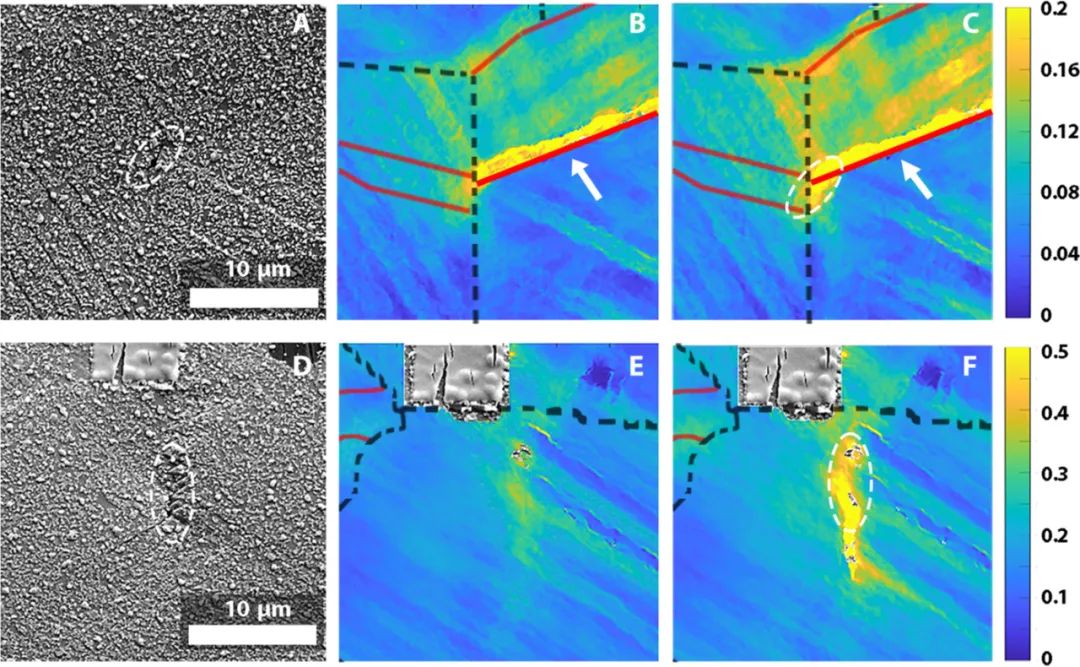

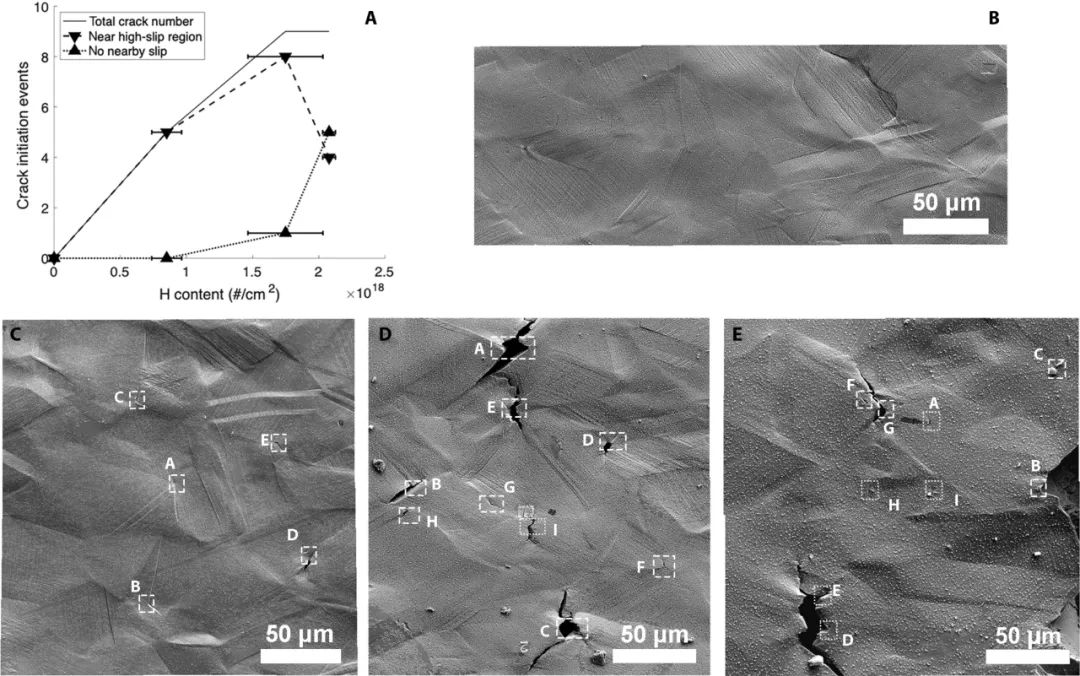

日前，美國(guó)德州農(nóng)機(jī)大學(xué)的研究人員進(jìn)行了原位拉伸應(yīng)變實(shí)驗(yàn)，以研究氫和滑移在鎳基合金725裂紋萌生中的作用。實(shí)驗(yàn)表明，氫沒有增強(qiáng)局部滑移的趨勢(shì)，也不需要滑移來引發(fā)裂紋。使用電化學(xué)充電將氫引入樣品中，熔融提取測(cè)量氫含量，數(shù)字圖像相關(guān)性（DIC）分析掃描電子顯微鏡原位拉伸試驗(yàn)中的局部塑性應(yīng)變。裂紋在有和沒有附近局部滑動(dòng)的區(qū)域都會(huì)出現(xiàn)。此外，在較高的氫含量下，沒有附近滑移的裂紋萌生比例更大。滑移輔助裂紋萌生通常發(fā)生在阻止晶間滑移的位置，特別是在滑移相干孿晶邊界與薄孿晶薄片的交叉處。在沒有附近滑移的情況下開始的裂紋出現(xiàn)在更廣泛的微觀結(jié)構(gòu)特征上，包括夾雜物、三重結(jié)和表面缺陷。

相關(guān)成果以“Role of slip in hydrogen-assisted crack initiation in Ni-based alloy 725”為題刊登在Science Advances上。

原文鏈接：

https://www.science.org/doi/10.1126/sciadv.ado2118
