2021年6月11日，國家航天局舉行天問一號探測器著陸火星首批科學影像圖揭幕儀式，公布了由“祝融號”火星車拍攝的著陸點全景、火星地形地貌、“中國印跡”和“著巡合影”等影像圖。在“中國印跡”和“著巡合影”兩張影像圖中，鮮紅方正的中國國旗清晰可見。這面國旗由哈工大冷勁松院士團隊研制的形狀記憶聚合物材料制成，可在火星低溫、高輻射的惡劣環境下自主展開并保持狀態穩定。

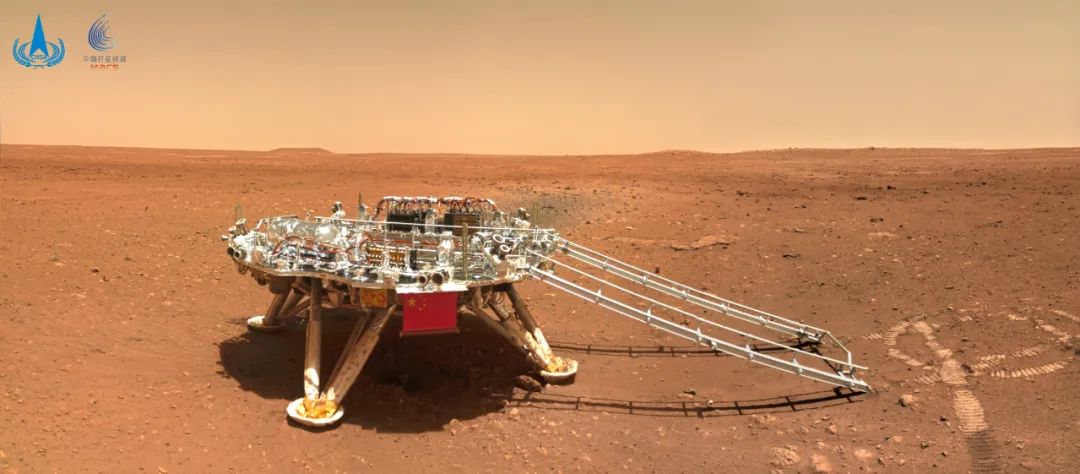

圖源：國家航天局

形狀記憶聚合物材料是現代智能材料的一種，智能材料在我們?nèi)粘Ｉ钫谧兊迷絹碓狡占埃瑥淖兩栫R的變光鏡片到尿不濕的吸水樹脂，這種可以感知環境信息而發生相應變化的新材料因應用前景廣泛而成為科研界的“寵兒”。

最近，英國皇家學會（Royal Society）對外宣布，其團隊正在研發多種智能材料產品，包括可以隨濕度變化而改變孔隙率的玻璃窗、可適應環境條件的服裝以及自愈混凝土等。他們認為，智能材料最終將深刻影響生活各個領域，引發行業變革。

可自動折疊的玫瑰

圖源： Amir Zadpoor /TU Delft

提到智能材料，不能不提3D打印

智能材料在充分發揮其潛力之前首先要被制造成產品。在過去十年，很多研究人員一直在探索3D打印技術。這是快速成型技術的一種，又稱增材制造。它是一種以數字模型文件為基礎，運用粉末狀金屬或塑料等可粘合材料，通過逐層打印的方式來構造物體的技術。目前，該項技術已經被廣泛應用在模具制造、工業設計等領域。小到珠寶、鞋類，大到汽車、航空航天設備零部件，甚至槍支制造都可以通過3D打印技術來實現。

“用3D打印技術生產智能材料被稱為‘4D打印’。”這是美國麻省理工學院建筑師、計算機科學家Skylar Tibbits在2013年的TED演講中創造的一個術語。他說，這里新增加的第四維度（dimension）指的是“時間”。

他認為，3D打印的東西會隨著時間的推移而改變。如果將能夠感知刺激并做出反應的能力預先編程到單個材料的設計中，那么將可以用來制造更為復雜、自主的系統。

“將3D打印機用于智能材料仍然具有這項技術打印靜態物的原有優勢，包括能夠制作個性化、量身定制的材料，也包括制造超前創新的材料。”美國佐治亞理工學院的機械工程師Jerry Qi解釋說，用商業制造方法制造智能材料幾乎是不可能的，或者至少會非常麻煩。但是3D打印不一樣，它的便利性加速了材料創新的速度。

“以前，要搞清如何制造一種全新的智能材料可能需要花上半年時間。而現在，研究人員使用3D打印技術可以只用幾個小時就能完成。”他說。

目前，雖然研究人員已經通過4D打印開發出了了大量原型，但是因?yàn)槠渲圃斓闹悄懿牧仙形茨芡度雽?shí)際商業使用。因此，4D打印仍處于發展的初級階段。

Tibbits的早期設計之一是一雙4D印花鞋。他的團隊在拉伸的織物上打印了一個預先編程的聚合物油墨圖案。當織物從拉伸狀態恢復原狀的時候，2D形狀立即跳轉為預期的3D形狀。他還用同樣的技巧制作過一張4D打印餐桌。該原型設計為平面包裝，由聚合物和鋸末組成的油墨被印在桌子表面。一旦打開包裝，就會立即跳出3D形狀。

SkylarTibbits：4D打印

來源：騰訊視頻

4D打印還可以讓我們大規模、超快速地打印高質量的產品。

Tibbits團隊還曾與汽車制造商寶馬（BMW）合作，開發了一種4D打印的彈性充氣硅膠原型材料，具有可調剛度。這種智能材料可根據吸入的空氣量改變形狀，讓汽車座椅變得更軟或更硬，或提供更大的腰部支撐。

為了制造這種氣動材料，Tibbits團隊開發了一種新型的3D打印技術——快速液體打印。與大多數3D打印方法不同，快速液體打印不是逐層生成對象，而是將物體打印到一個裝有凝膠的容器中，使其懸浮，不受重力影響。而油墨中含有聚合物，一旦暴露在紫外線下，就會快速固化。Tibbits說，快速液體打印克服了3D打印存在的尺寸限制和速度慢的缺點，讓大規模、超快速打印高質量的產品成為可能。該小組目前正在探索將這種打印方法用于更多智能材料。

與專注于用4D打印制造生活產品的Tibbits不同，還有許多研究人員正專注于將其應用于生物醫學領域。

當前，使用3D打印個性化醫療器具已經成為主流，比如助聽器、假肢、手術植入用骨骼等。然而這些仍是靜態物，進入人體后不能發生改變。然而，對于需要發生形狀改變的器具，比如心臟支架等來說，4D打印則可以“大顯身手”。

自20世紀90年代以來，可展開支架一直被用于治療心臟病發作和心絞痛。這些由可膨脹金屬網制成的圓柱體被引導穿過患者的血管。一旦到達正確的位置，狹窄金屬絲末端的球囊就會充氣，使網格膨脹以支撐血管壁讓血流通過。

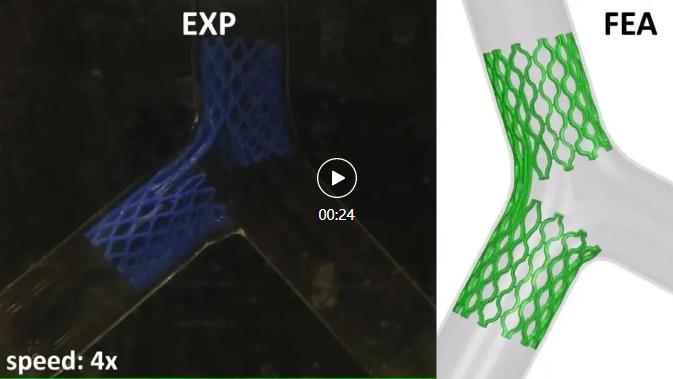

荷蘭代爾夫特科技大學（Delft University of Technology）的生物工程師Amir Zadpoor和他的團隊正在探索通過4D打印技術來制造新一代可調度支架。這種支架在體溫下可以自我膨脹，因此無需球囊充氣系統。它可以是標準尺寸，也可以針對復雜情況，比如兩條血管分叉的連接處這種情況進行個性化定制。為了制造出圓柱體支架，該團隊改造了打印機，增加了一個類似于滾動銷的附加組件，讓打印過程可以旋轉，從而打印出旋轉曲面。Zadpoor說，圓柱體體現在在直徑上的膨脹而不是長度上的。

來源：Amir Zadpoor's lab

未來，該團隊還希望使用4D打印技術生產新一代折紙狀組織支架。這些結構支架可植入患者體內，以促進骨、肌肉、神經和其他組織的原位再生。因?yàn)椋?D打印可以使金屬晶格孔內的表面功能化。非常小的納米幾何圖案裝飾表面將引導細胞成為骨形成細胞，并起到減少細菌生長的作用。Zadpoor補充道，與血管支架不同的是，結構支架設計用于在制造過程中改變形狀，而不是在體內。

在美國喬治華盛頓大學（the George Washington University），生物工程師Grace Zhang和她的團隊也在使用4D打印技術來制造能夠支持身體組織再生的工具——4D打印心臟貼片，來修復心臟病發作引起的心肌損傷。

心跳節律是由心肌細胞控制。長期以來，人們一直認為，實驗室培養的心肌細胞可以修復受損的心臟。但問題是，心臟跳動時，培養細胞很難長期自主固定在其應該待在的位置上。該團隊對4D心臟貼片進行預先編程，將其設計成在拉伸時可逆地改變結構，使其能夠隨著心臟一起膨脹和收縮，將心肌細胞安全地“貼”在心臟表面，而不需要任何膠水。

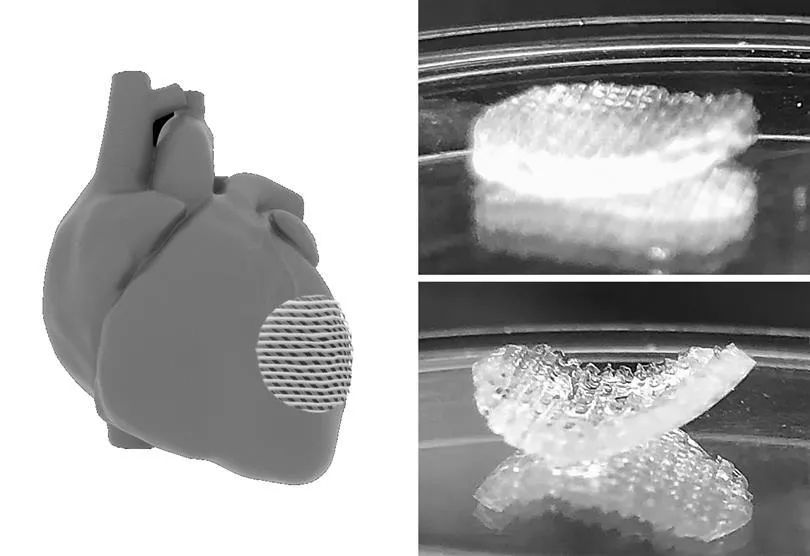

4D打印心臟貼片可以“自我卷曲”，更好地附著在器官表面

圖源：Science/AAAS

目前，并非所有從事4D打印的研究團隊都在考慮“應用”環節。許多團隊正在努力進行技術攻關。佐治亞理工學院Jerry Qi團隊正致力于開發4D印刷材料與多層復合形狀記憶聚合物。

他們使用了兩種極性不匹配的聚合物，并嚴格控制其在每一層中的空間分布。這意味著，當材料浸泡在水或丙酮中時，一種聚合物比另一種聚合物膨脹更大。材料能以非常精確的方式彎曲。他們用于這項工作的打印機是定制的數字光處理（DLP）式3D打印機，其速度要比FDM打印機快得多。他最近還開發了一種機器學習模型，消除了材料圖案設計中反復試驗的需要，可以快速準確地根據所需最終產品形狀的手繪生成復合材料圖案。

浙江大學的聚合物化學家Tao Xie和他的團隊也在使用定制的DLP 3D打印機來制造含有多種聚合物的智能材料。這是一個模塊化過程，每個模塊中有不同的聚合物。制作過程可以在不到一分鐘內完成。

4D打印技術自其概念提出以來已迅速發展，允許對各種形狀變化材料進行快速原型制作，但在其使用成為主流并能夠在商業規模上生產智能材料之前，仍有一些障礙需要克服。

Tibbits說，首先是標準化問題。目前在4D打印領域，每個人的做法都不一樣，不同的材料、機器和軟件，不同的測試系統方式……需要有統一的共享標準。

此外，他認為，4D打印面臨的最大挑戰可能是“心態”：如何將活動材料整合到一個習慣于靜態材料的世界中。“通常情況下，工程是要試圖制造出不改變形狀的結構，大多數材料都試圖保持超穩定且不移動。然而4D打印完全相反，目標是使用盡可能活躍的材料。對此，我們還沒有做好準備。”
