&

中科院深圳先進院：生物醫用高分子材料表面改性領域獲進展

2017-08-10 09:57:59 作者：本網整理來源：材料人分享至：

【成果簡介】

近日，中國科學院深圳先進技術研究院醫藥所生物醫用材料與界面研究中心王懷雨課題組與教授朱劍豪合作，在生物醫用高分子材料的表面功能化改性方面取得新進展。研發團隊提出了一種“等離子體浸沒離子注入+溶液浸泡”的創新表面改性方法，能夠簡便、高效地將功能性生物分子共價接枝在生物醫用高分子材料表面，從而顯著改善其表面的生物學性能。相關論文以題為“Linker-free covalent immobilization of heparin, SDF-1α， and CD47 on PTFE surface for antithrombogenicity, endothelialization and anti-inflammation”在線發表在Biomaterials上，論文的第一作者是高昂。

【圖文導讀】

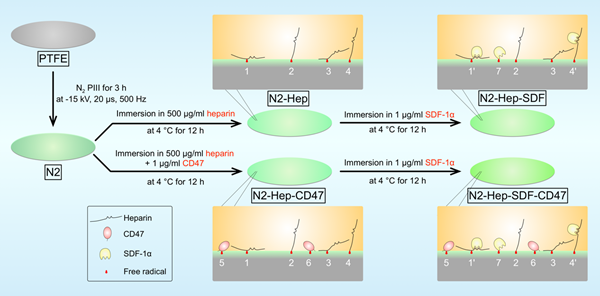

圖1 示意圖

PIII處理輔助生物醫用高分子材料表面進行多重功能構建的流程示意圖

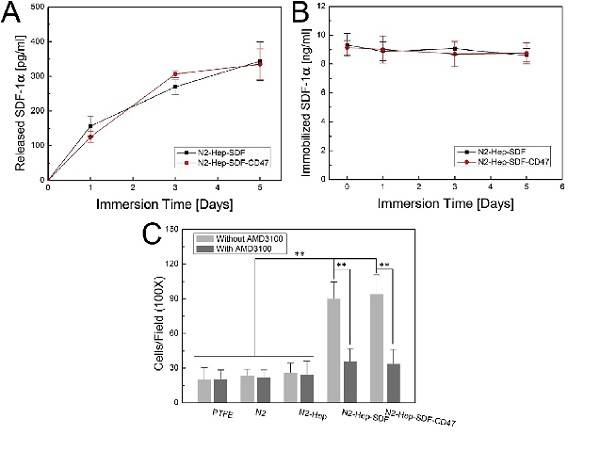

圖2 性能表征

（A）在PBS中孵化1、3、5天之后，從帶有SDF-1α的樣本中SDF-1α的累積性釋放。

（B）在PBS中孵化1、3、5天之后，在樣品中保留的SDF-1α的數量。

（C）使用AMD3100處理之前和之后的每一個樣品中含有EPCs的數量。

【研究內容】

針對普通化學方法難以修飾的醫用聚四氟乙烯（PTFE）材料，課題組利用氮氣等離子體浸沒離子注入（Plasma Immersion Ion Implantation, PIII）技術對材料表面進行前處理：處理后材料表層生成了大量活性自由基（free radicals），這些自由基能夠不斷地遷移到材料表面，進而與外界環境中的活性組分發生反應。利用此原理，處理后的醫用高分子材料能夠共價接枝多種生物活性分子，整個接枝過程僅需溶液浸泡，無需使用化學交聯劑，并且能夠在生物分子負載于材料表面后保持其原有的生物功能。該項研究成果為生物醫用高分子材料表面的多重功能構建提供了全新思路，并且拓展了PIII技術在生物材料領域的應用。

該研究獲得了國家自然科學基金、深圳市孔雀團隊、廣東省領軍人才、香港研究基金會綜合研究基金等項目資助。

原文鏈接：http://www.cas.cn/syky/201708/t20170804_4610607.shtml

文獻鏈接：Linker-free covalent immobilization of heparin, SDF-1α， and CD47 on PTFE surface for antithrombogenicity, endothelialization and anti-inflammation （Biomaterials，2017, DOI:http://dx.doi.org/10.1016/j.biomaterials.2017.06.023）

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：殷鵬飛

《中國腐蝕與防護網電子期刊》征訂啟事

投稿聯系：編輯部

電話：010-62313558-806

郵箱：fsfhzy666@163.com

中國腐蝕與防護網官方 QQ群：140808414

免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。
