超強鋼梁——鋼與碳纖維共用，掀起結構鋼革命新浪潮

2017-08-09 10:09:17 作者：本網整理來源：材料科技在線分享至：

采用碳纖維增強塑料（CFRP）來加固鋼梁的這種新方法將使得鋼梁承載能力提高75％以上，從而在保持傳統的螺栓連接和焊接附件的同時實現顯著的小型化。

用碳纖維來增強鋼梁的想法并不新鮮。增強鋼梁的方法包括在工字鋼上涂覆碳纖維和環氧樹脂，以及波音公司的專利，即使用碳纖維增強塑料（CFRP）板來增強工字鋼。

Wingman Industries（美國弗吉尼亞州卡拉威）創始人AJ Cesternino的專利采用的是與以上不同的做法。在凸緣中使用碳纖維增強塑料確實應該將材料放置在梁應力最高的區域中，從而可以在強度方面能獲得最大的優勢。但是，它并沒有解決如何在不穿過纖維的情況下安裝該梁的問題，而且也不能解決潛在的分層問題。然而，通過將碳纖維增強塑料嵌入到工字鋼的腹板中生產的新型超強鋼梁不僅可以對法蘭進行標準螺栓連接，而且如果將其與未增強的工字鋼相比極限載荷會增加75％以上。

碳纖維增強塑料強化的超級鋼梁與未強化的工字型鋼梁的試驗結果

發展超強鋼梁的想法由來

超強鋼梁的發明者AJ Cillinino在卡車行業工作了40多年。他說：“像許多人一樣，我一直在等待碳纖維給我們這個行業所帶來的有利之處。”雖然已經有相關的開發項目，如沃爾瑪?shù)闹圃煜冗M(jìn)車輛經驗和美國能源部的“超級卡車”計劃，但在拖車底盤中還沒有更多應用碳纖維增強塑料。

Cesternino厭倦了等待，便動手改進了卡車拖車底盤中使用的鋼梁，但很快就發現到了同樣的問題：如何在避免產生會穿過纖維的螺栓孔的情況下增強鋼梁；以及如何連接碳纖維增強塑料才不會產生分層的風險。

Cesternino的想法是使用帶有兩個腹板的工字型鋼。然后將碳纖維增強塑料等強化元素插入兩個腹板之間，保持凸緣自由以進行標準螺栓連接。為了在內部創建雙幅梁，Cesternino簡單地將兩個工字鋼焊在一起。

下一步是開發碳纖維增強塑料強化元素。拉伸碳纖維增強工字鋼可以從多個供應商那兒輕松獲得，并且長度上可滿足于拖車底盤。盡管Cesternino在后期努力中確實使用了這些，但他最初是從零開始的，制造了由Hexcel（斯坦福，美國康奈提格州，美國）供應的220層碳纖維/環氧樹脂預浸料的矩形梁和一個自制的高壓釜。

之后Cesternino設計了將碳纖維增強梁連接在鋼梁雙腹板內的解決方案。在該空間注入0.125和0.25英寸（3.2-6.4毫米）之間的環氧化合物，可以將碳纖維增強塑料粘合到工字鋼上，包裹并保護碳纖維增強塑料免受損壞，并吸收鋼與碳纖維增強塑料之間由于溫度和載荷所帶來的的膨脹、變形等任何差異。

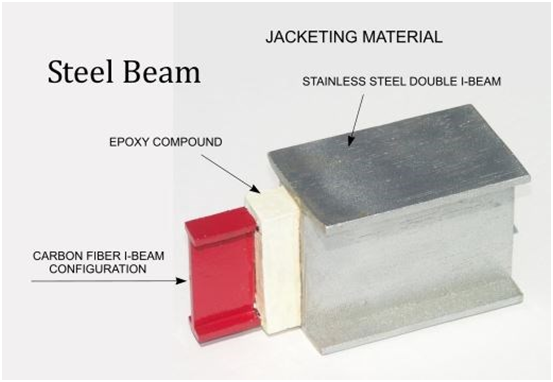

Wingman Industries的超級鋼梁使用環氧化合物將碳纖維復合強化梁粘合在雙腹板的工字鋼的腹板之間來源：Wingman Industries

對超強鋼梁設計理念的測試

2009年，Cesternino將他原始的超級鋼梁試驗件送到華盛頓州立大學復合材料與工程中心（CMEC）進行測試和評估。測試梁長約9英尺（2.7米），深度為5.375英寸（137毫米），寬度為4英寸（102毫米），由兩塊大小為4×7.7不銹鋼工字鋼組合在一起制成，預浸料碳纖維增強塑料梁大致為 2英寸×3英寸（51毫米×76毫米），其位于鋼梁腹板之間，使用環氧彈性體化合物與鋼梁腹板接合。該碳纖維增強塑料鋼超級鋼梁使用三點負載和簡單的梁彎曲設置進行了測試，支撐設置為100.8125英寸（2.56米）。單點載荷以0.5英寸（12.7mm）每分鐘的速度施加到最大載荷為43409磅，中心線偏轉為4.17英寸（106mm），最終碳纖維增強塑料梁中產生剪切破壞。

華盛頓州立大學復合材料與工程中心（CMEC）報道說，碳纖維增強塑料強化的超強鋼梁本身的屈服強度比不銹鋼鋼梁高出92％，而其承載能力比不銹鋼鋼梁高出103％。

2009年來自CMEC在WSU的超光束測試結果。數據來源：Wingman Industries和CMEC，華盛頓州立大學。

受到初步測試結果的鼓舞，Cesternino繼續開發超級鋼梁的理念，并在2016年使用獨立的測試公司應用技術服務公司（Chesapeake，VA，US）進行了第二輪測試。將三點彎曲再次應用于來自Strongwell（Bristol，VA，US）的拉擠成型的碳纖維增強塑料工字鋼，以及使用環氧化合物將拉擠成型的碳纖維增強塑料與鋼結合的超強鋼梁。支撐距離為9英尺（2.7米），橫梁使用2.5英寸（63.5毫米）鋁輥，并以0.125英寸（3.2毫米）每分鐘的速度裝載。

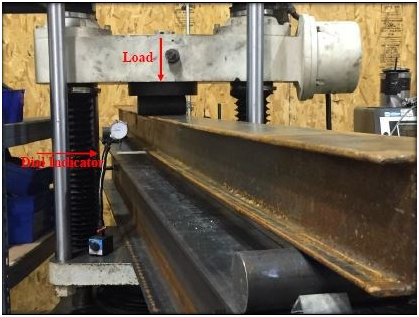

應用技術服務公司的3點彎曲試驗設備中的工字鋼圖片來源：Wingman Industries及應用技術服務公司

在第二輪測試中，碳纖維增強塑料強化鋼超級鋼梁的載荷能力比非強化鋼梁增加了76％。雖然在WSU的初始測試中由預浸料制成的碳纖維增強塑料矩形梁的性能比在ATS測試的拉擠成型碳纖維增強塑料工字鋼要高得多，但前者是比較昂貴的。

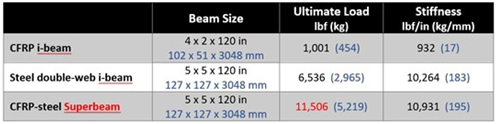

應用技術服務公司2016年測試的超級鋼梁測試結果數據來源：Wingman Industries和ATS

走向商業化

Cesternino解釋了在使用性能上更超強鋼梁可能帶來的好處：“您可以使用16或18英寸鋼梁來處理相同的負載，而不是使用標準的36英寸鋼梁。較小的鋼梁也就意味著需要更少的鋼材，從而重量更輕、更易于運輸而且也更易于安裝。”他還補充說，也可以保留目前規定的尺寸，但負載能力會大大增加。

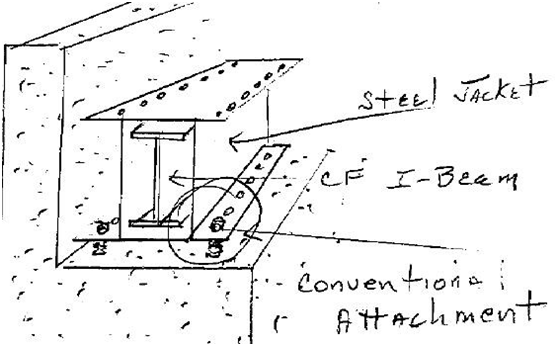

由于超級鋼梁凸緣易于螺栓連接到現有的結構，因此可用于改造橋梁和其他基礎設施，延長使用時間而不會在安裝過程中中斷交通圖片來源：Wingman Industries

Cesternino說：“我們開發了一個橋梁改造系統，可以將超強鋼梁焊接或錨定到當前的大梁上，而不會阻礙交通，并將橋梁的使用壽命延長至少五十到六十年。”超強鋼梁正在探索的其他應用還包括高負載減重卡車拖車和多層拖車、RV和露營車底盤等。其所包含的基本理念也擴展到桿、桁架結構和鐵路連接中。

超級鋼梁的概念已經擴展到為桁架結構和鐵路連接減輕重量、提高承載能力中圖片來源：Wingman Industries

Cesternino現在專注于與行業伙伴合作，將超強鋼梁的生產工業化，并通過改進重量、負載能力和安裝方面的問題，實現與傳統鋼梁的成本平價。他還在繼續探索將碳纖維增強工字鋼簡化成簡單的矩形梁、板。Cesternino指出，任何側向載荷都可以通過鋼制的工字鋼凸緣來有效地處理。他期待著復合材料供應商和制造商能就如何最具成本效益地生產這些碳纖維增強塑料鋼梁提出自己的想法。
