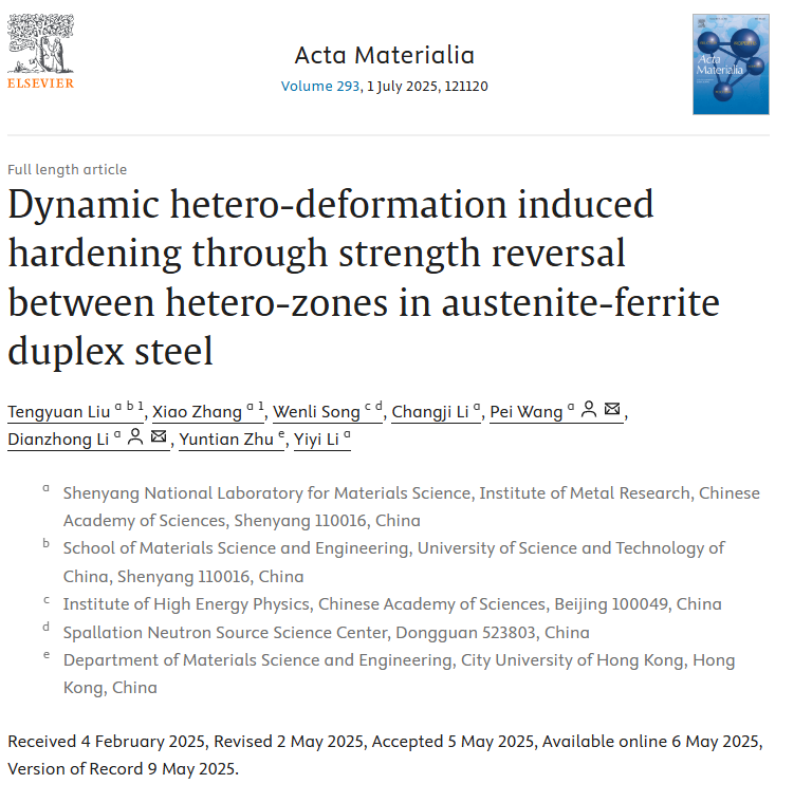

相關研究成果以“Dynamic hetero-deformation induced hardening through strength reversal between hetero-zones in austenite-ferrite duplex steel”為題，在線發表于《Acta Materialia》期刊。金屬所的劉騰遠博士和張瀟博士為該論文的共同第一作者，王培研究員和李殿中院士為共同通訊作者。該研究工作獲得了國家自然科學基金（52201150，52031013和51931003）的資助。

鏈接：https://www.sciencedirect.com/science/article/pii/S1359645425004082

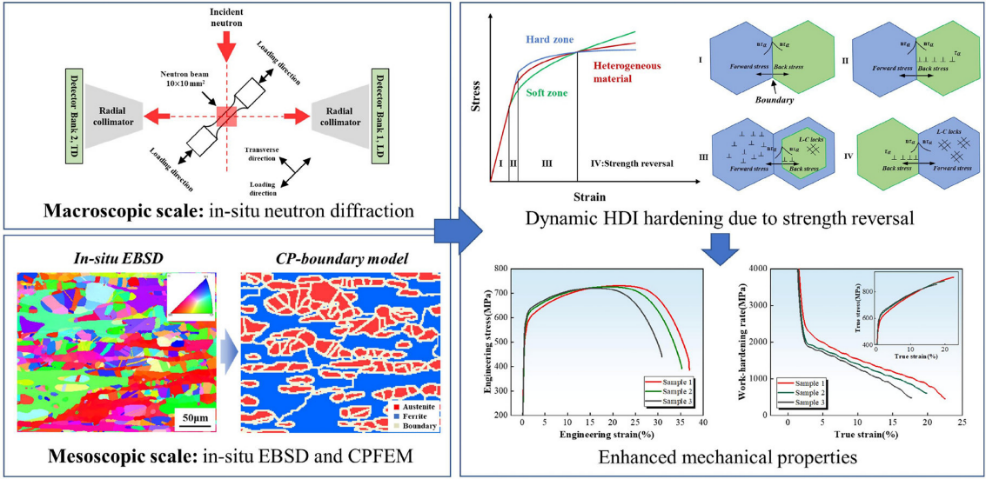

圖文摘要

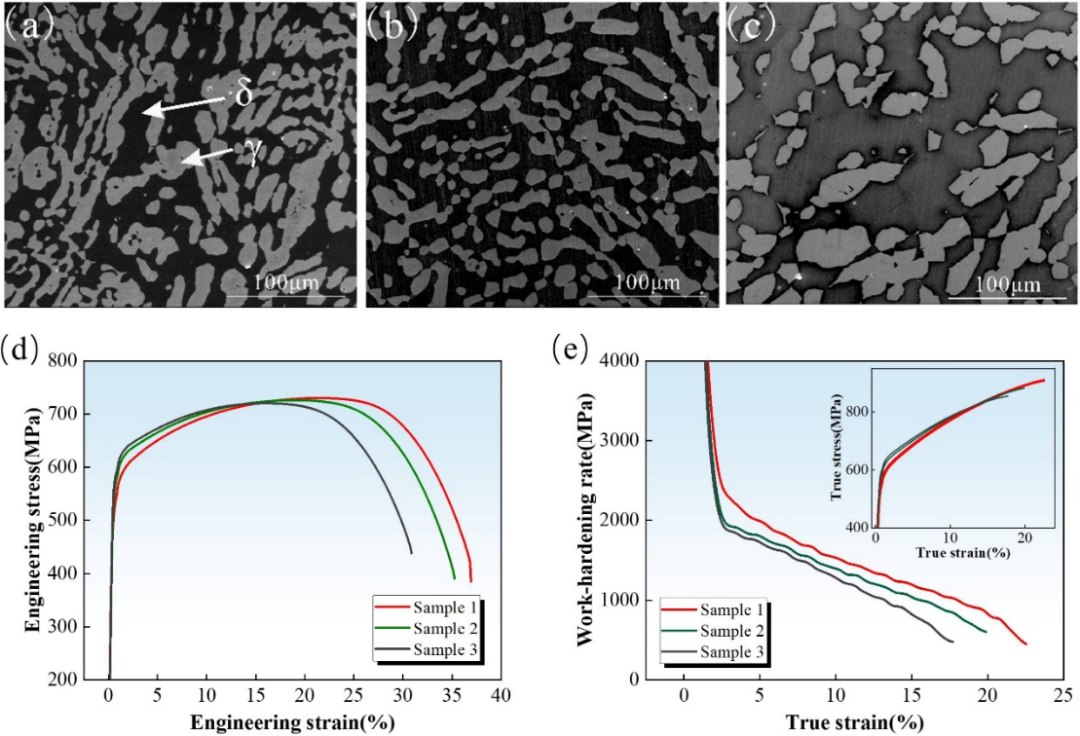

圖1. 不同樣品的微觀結構和力學性能

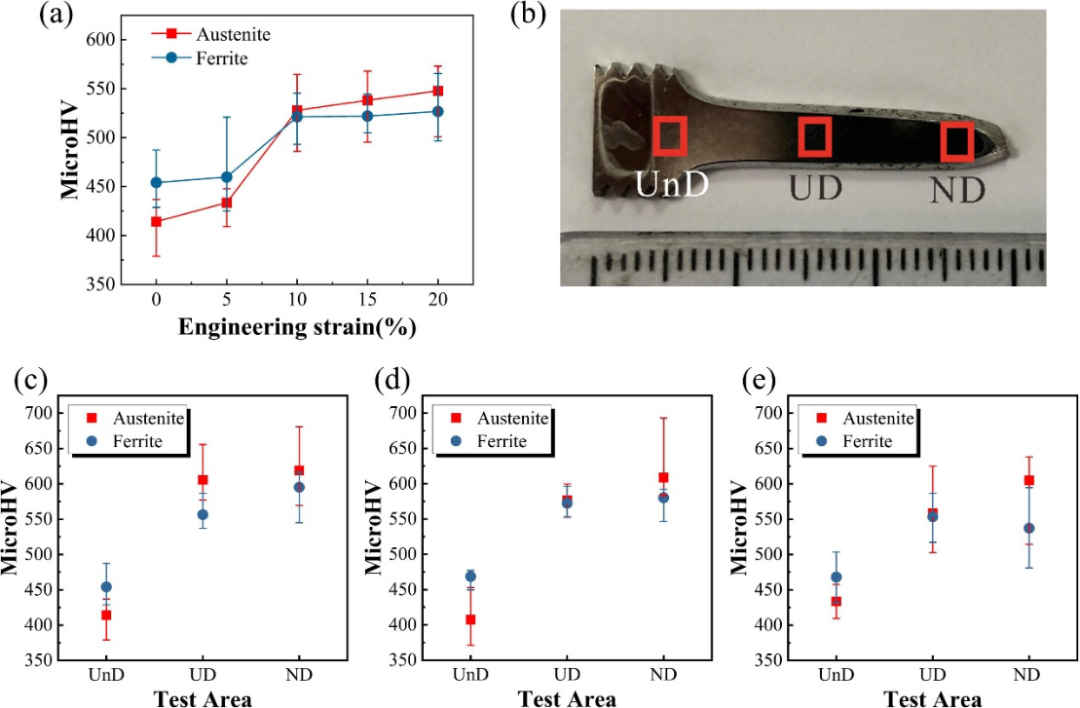

圖2. 不同工程應變下以及不同變形區域中奧氏體和鐵素體的顯微硬度變化

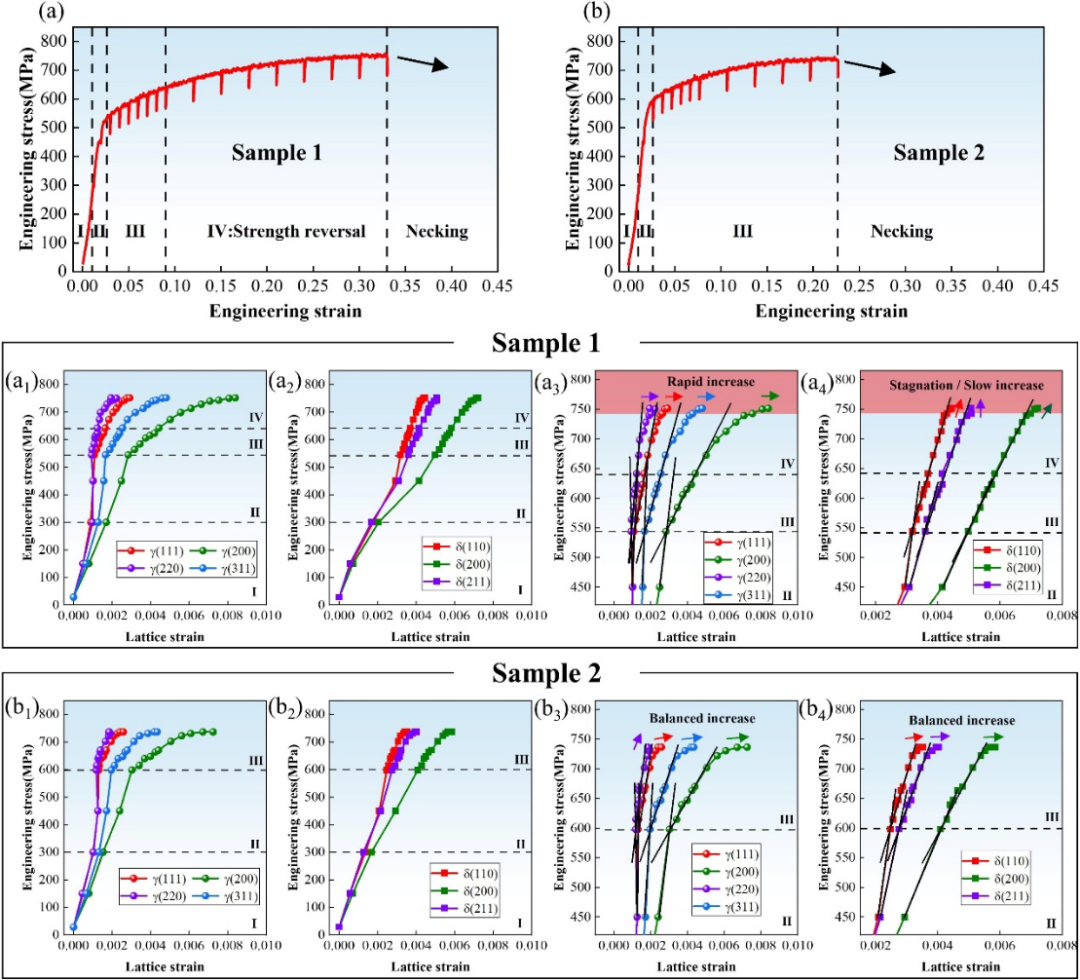

圖3. 原位中子衍射拉伸實驗過程中不同樣品奧氏體和鐵素體的晶格應變演變

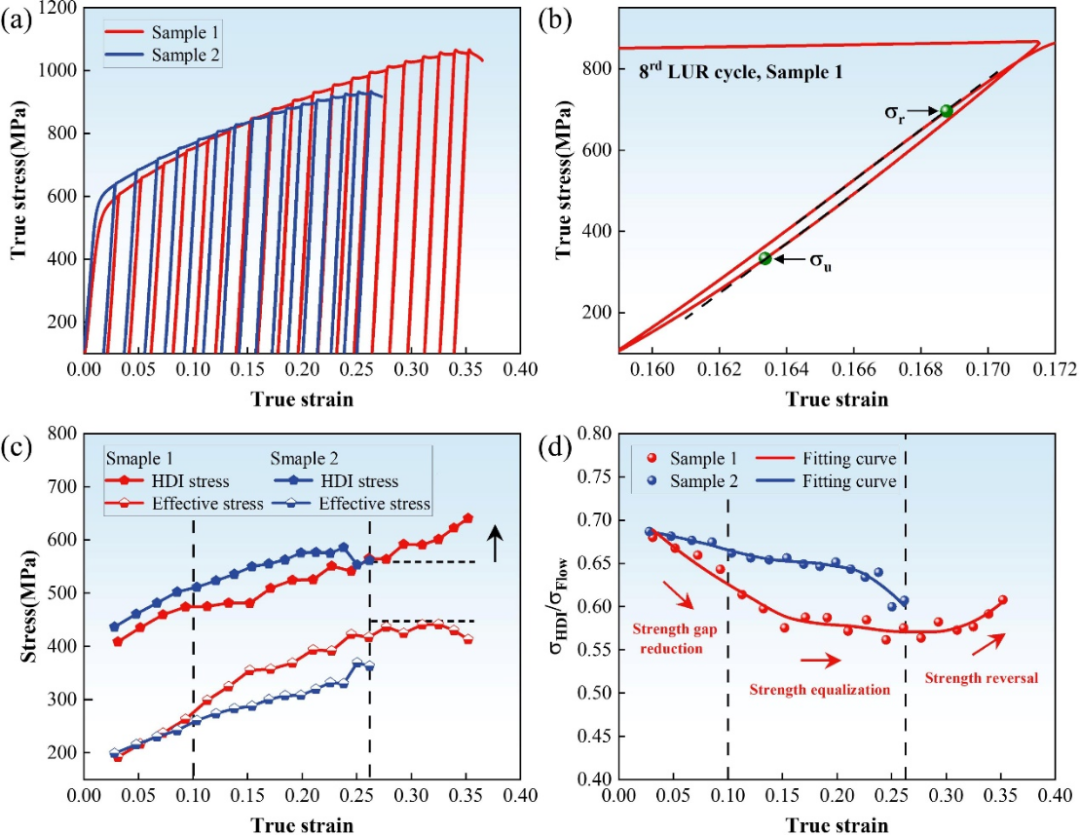

圖4. 不同樣品的異質變形誘導（HDI）應力分析

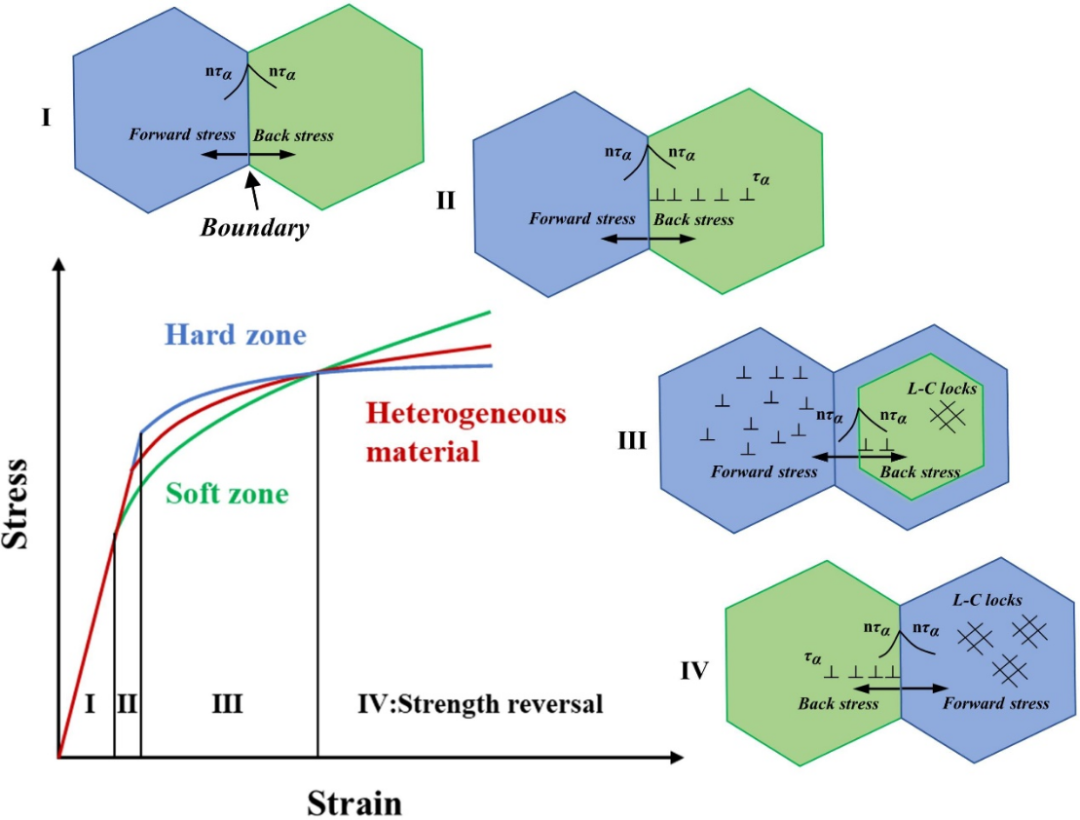

圖5. 異質區域之間的強度反轉導致的動態異質變形誘導（HDI）硬化示意圖
