自愈合聚氨酯以動態鍵作為自愈合驅動力，能夠從結構和功能損傷中自我愈合，從而增加使用壽命，提高可靠性和耐用性。但是，水分子會干擾動態鍵的可逆重排過程，進而降低自愈合速度，難以滿足水下機器人、植入式醫療器械等場景的使用需求。在這一需求下，迫切需要開發一種能夠室溫水下自愈合的聚氨酯。

中國科學院寧波材料技術與工程研究所生物基高分子材料團隊長期從事生物基、自愈合聚氨酯的研究。

近期，該團隊朱錦研究員和陳景研究員聯合韓國科學技術院（KAIST）應鄔彬副教授在高分子領域期刊Macromolecules上發表論文，提出“雙重疏水防護結合串聯自愈驅動”的分子設計方案，并合成了能夠在室溫水下自愈合的聚氨酯。

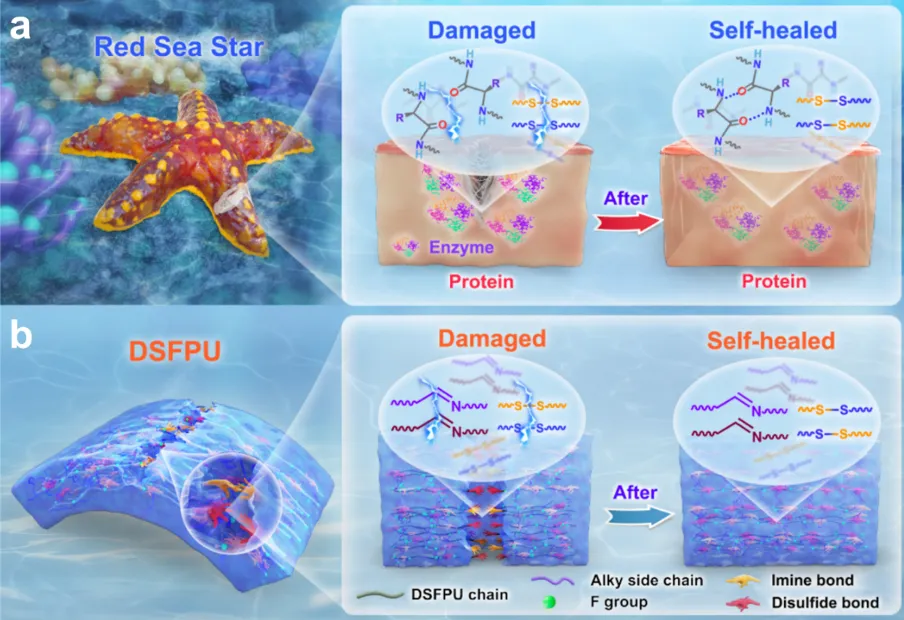

受紅海星啟發，該團隊開發了一種在室溫下具有水下自愈合能力的聚氨酯（圖1）。以含有烷基側鏈的聚酯二醇作為軟段，同時在硬段結構引入氟基團，烷基側鏈和氟基團分別從軟段和硬段結構進行雙重疏水防護。當材料在水下受損時，由于存在致密的疏水屏障，該材料可以排斥水分子。同時在分子結構中引入串聯型的二硫鍵和亞胺鍵作為自愈合驅動力，在不受水分子干擾的情況下通過串聯的雙重動態鍵的鍵交換實現水下自愈合。同時，通過優化疏水單元和動態鍵單元的比例來制備具有最佳水下自愈合能力的聚氨酯。

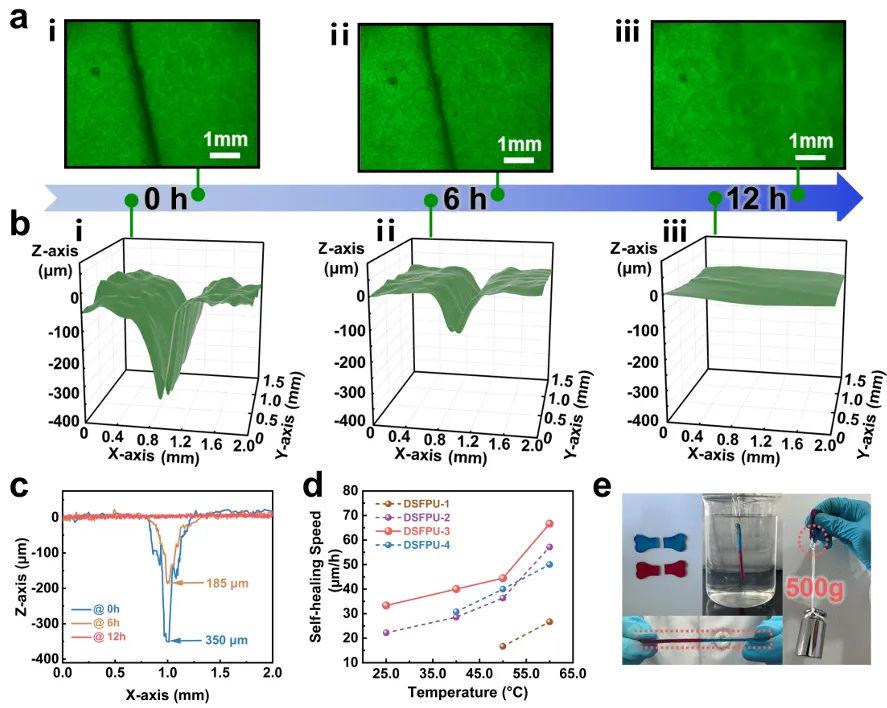

在常規水下環境中，自愈合12小時后，劃痕完全消失（圖2）。激光共聚焦顯微鏡圖像也從三維立體角度證實了DSFPU-3在室溫下愈合12小時后，實現完全自愈合，自愈合速率為33.33 μm/h，自愈合效率達98%。同時，DSFPU-3樣條在水中自愈后可承受500 g 砝碼的重量，而不發生斷裂。本研究提出了一種合成快速室溫水下自愈合聚氨酯的新策略，揭示了“雙重疏水防護結合串聯自愈驅動”的分子結構設計與水下自愈合性能之間的影響規律，對推動自愈合聚氨酯在潮濕、水下等復雜環境下的應用具有重要意義。
