Mg-Gd系鎂稀土合金通常要先在高溫下固溶熱處理,再低溫下人工時效處理才能獲得足夠的強度,本文通過激光粉末床熔融(laser powderbed fusion, LPBF)金屬增材制造技術直接制備了強塑性匹配的Mg-10Gd-0.2Zr鎂稀土合金。優異的強塑性匹配來源于打印態Mg-10Gd-0.2Zr合金的多尺度分級顯微組織:異質晶粒結構、晶內的層片狀亞結構和納米尺寸的析出相。此外,首次在打印態Mg-10Gd-0.2Zr合金中發現了大量晶內的塊狀β1相的反常析出。上述研究結果表明LPBF過程獨特的熱和應變歷史可用來選擇性調控析出相的種類、面積數密度、形貌和分布,從而調控力學性能。
上海交通大學材料科學與工程學院輕合金精密成型國家工程研究中心彭立明教授團隊以Mg-10Gd-0.2Zr(G10K, wt.%)為研究對象,研究了LPBF過程獨特的熱歷史對打印態G10K合金的顯微組織和力學性能的影響,并和半連鑄態合金進行對比。打印態G10K合金的屈服強度、抗拉強度和延伸率分別為203 ± 4 MPa,271 ± 4 MPa和10.3 ± 1.1%,而半連鑄態合金分別為146 ± 2 MPa,225 ± 5 MPa和7.0 ± 0.1%。上述成果以“Laser powderbed fusion of an age-hardenable Mg-10Gd-0.2Zr alloy with excellent strength-ductility synergy”為題在Journal of Alloys and Compounds期刊上在線發表,博士生鄧慶琛為第一作者,吳玉娟研究員和重慶大學張宇副教授為共同通訊作者。
全文鏈接:
https://doi.org/10.1016/j.jallcom.2022.164863

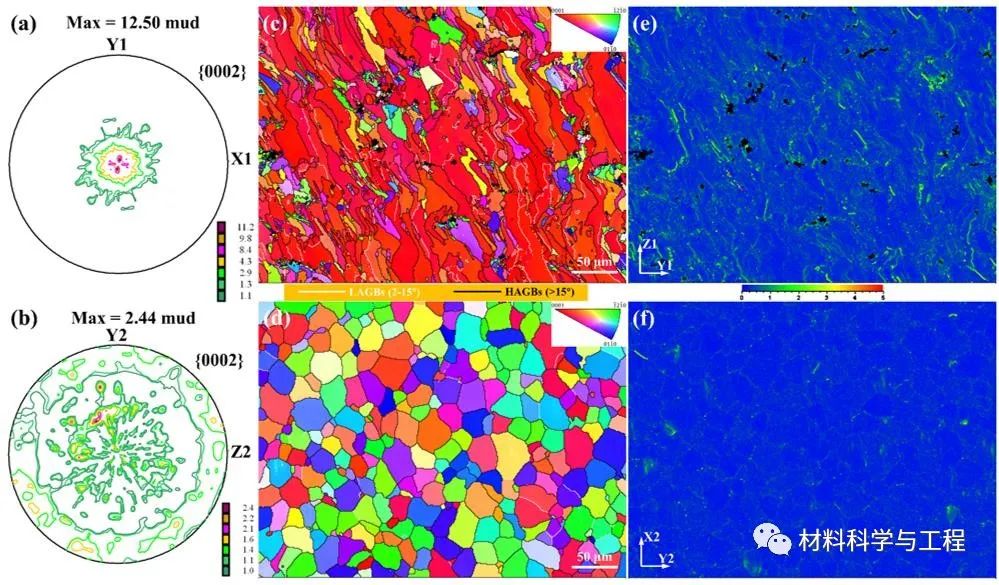

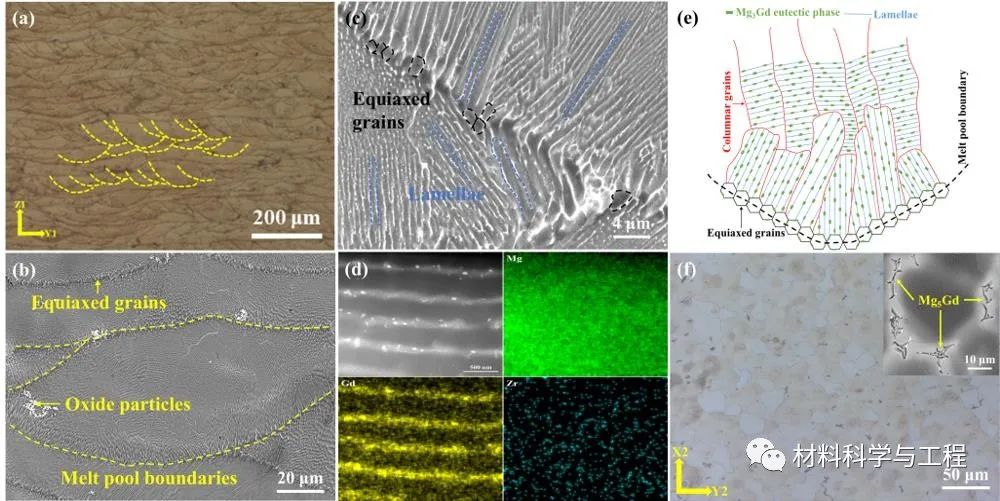

打印態G10K合金為細小等軸晶和粗大柱狀晶組成的異質晶粒結構:細小等軸晶的面積分數為3.88%,平均晶粒尺寸僅為3.2 ± 1.4 μm,無織構;柱狀晶的平均長度和寬度分別為69 ± 28 μm和18 ± 12 μm,柱狀晶內部存在層片狀亞結構且呈現較強的基面織構;打印態G10K合金內部小角度晶界比例更高,局部應變分布不均勻,平均KAM值更大。半連鑄態G10K合金由均勻的等軸晶組成,平均晶粒尺寸為30.4 ± 15.2 μm。
圖1 打印態(a-e)和半連鑄態(f)G10K合金顯微組織表征
圖2 打印態(a, c, e)和半連鑄態(b, d, f)G10K合金的XRD宏觀織構(a, b)和EBSD表征(c-f)
圖3 打印態G10K合金中的晶內析出相

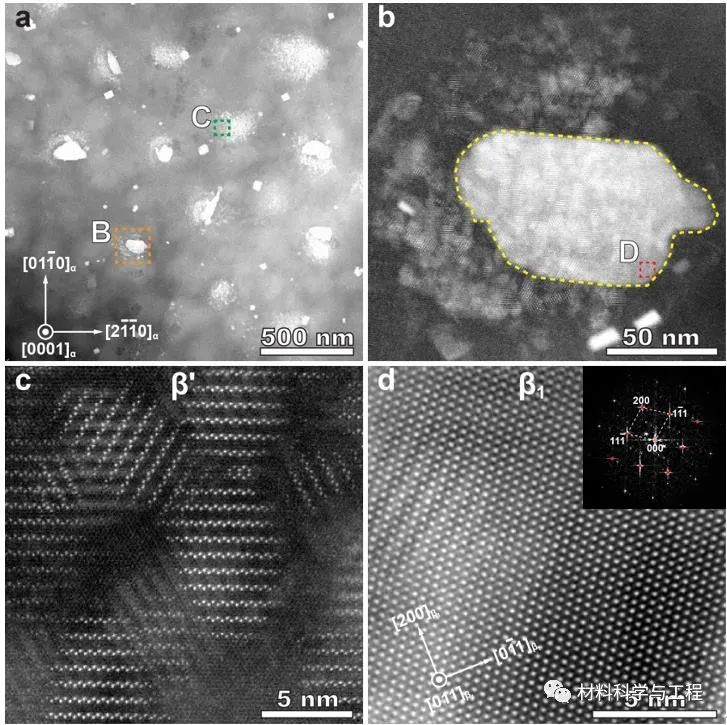

打印態G10K合金中存在大量的晶內析出相,較大的塊狀β1相和小的透鏡狀β′相聚集分布,β1相的形貌和分布都顯著區別于傳統峰時效態Mg-Gd合金(菱形,連接兩個β′相)。打印態G10K合金中很有可能是先析出較大的β1相,再在β1相周圍析出大量細小的β′相。
圖4 打印態和半連鑄態G10K合金的室溫拉伸曲線(a)和打印態G10K合金與其他打印態鎂合金的室溫拉伸性能對比(b)
強塑積和材料的韌性(應力應變曲線的積分面積)正相關,更高的強塑積代表更高的韌性,打印態G10K合金和其他打印態鎂合金相比具有顯著更優異的強塑性匹配。
圖5 打印態和半連鑄態G10K合金熱處理前后的室溫拉伸性能
LPBF過程快速凝固導致打印態G10K合金中共晶相較少,可直接進行時效熱處理。和鑄造-T6態相比,打印態G10K合金拉伸強度低但是塑性更好,LPBF-T5態屈服強度更高,抗拉強度相當但是塑性更差。
免責聲明:本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有,如果涉及侵權,請第一時間聯系本網刪除。
相關文章

官方微信
《中國腐蝕與防護網電子期刊》征訂啟事
- 投稿聯系:編輯部
- 電話:010-62316606-806
- 郵箱:fsfhzy666@163.com
- 中國腐蝕與防護網官方QQ群:140808414
點擊排行
PPT新聞
“海洋金屬”——鈦合金在艦船的
點擊數:7909
腐蝕與“海上絲綢之路”
點擊數:6312
