<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 上海交大《Acta Materialia》:高Cr-Ni合金在高溫水蒸汽中耐腐蝕原理
    2022-02-24 15:11:31 作者:材料科學(xué)與工程 來源:材料科學(xué)與工程 分享至:

     近日,上海交通大學(xué)在高Cr-Ni合金高溫水蒸汽腐蝕機(jī)理方向取得新進(jìn)展,并在金屬結(jié)構(gòu)材料頂級期刊Acta Materialia上發(fā)表題為“Microstructure understanding of high Cr-Ni austenitic steel corrosion in high-temperature steam”的學(xué)術(shù)論文。材料學(xué)院沈朝副教授為論文的第一作者,材料學(xué)院曾小勤教授和西南交通大學(xué)吳圣川研究員為論文的通訊作者,新南威爾士大學(xué)Jianqiang Zhang教授、牛津大學(xué)Sergio Lozano-Perez和Michael Moody教授為共同作者。該工作得到重點研發(fā)項目資助(資助號YS2018YFE010246)和英國EPSRC基金資助(資助號 EP/R009392/1)。


    論文鏈接

    https://doi.org/10.1016/j.actamat.2022.117634


    當(dāng)金屬材料暴露在高溫水蒸汽環(huán)境下,其表面會形成一層氧化膜,而金屬材料耐腐蝕性能的好壞主要取決于表面氧化膜的特性。課題組前期分別對Fe-9Cr鋼(Z. Shen, et al., ActaMater. 194(2020) 522-539)和Fe-17Cr-9Ni鋼(Z. Shen, et al., Acta Mater. 194(2020) 522-539)在600℃高溫水蒸汽中的所形成的氧化膜進(jìn)行了系統(tǒng)的研究,研究結(jié)果表明由于Cr和Ni的進(jìn)一步添加,F(xiàn)e-17Cr-9Ni鋼展現(xiàn)出了比Fe-9Cr鋼更加優(yōu)異的耐腐蝕性能,進(jìn)一步研究發(fā)現(xiàn)這兩種材料在高溫水蒸汽中均發(fā)生了內(nèi)氧化,但是由于Cr和Ni的進(jìn)一步添加,這兩種材料的表面氧化膜的微觀結(jié)構(gòu)并不相同。雖然Fe-17Cr-9Ni鋼擁有較好的耐腐蝕性能,但是文獻(xiàn)結(jié)果表明通過對Cr和Ni的進(jìn)一步添加,材料的耐腐蝕性能可以得到進(jìn)一步提升。

    由于高Cr-Ni鋼的耐腐蝕性能優(yōu)異,其表面氧化磨厚度較低,研究表征相對困難,因此當(dāng)前關(guān)于高Cr-Ni鋼在高溫水蒸氣中腐蝕后其表面氧化膜的微觀結(jié)構(gòu)的認(rèn)識尚不清楚。而通過對高Cr-Ni鋼表面氧化膜微觀結(jié)構(gòu)的高分辨研究,揭示其在高溫水蒸汽中的耐腐蝕機(jī)理,這些研究結(jié)果可以用來指導(dǎo)開發(fā)出耐腐蝕性能更加優(yōu)異的金屬材料。

    主要思路

    本文以Fe-21Cr-32Ni鋼為研究對象,分別將其暴露在600℃高溫水蒸汽中腐蝕48h和1500h,獲得該材料在腐蝕初期以及后期的表面氧化膜。論文綜合利用掃描電子顯微鏡(SEM)、聚焦離子束(FIB)、透射電子顯微鏡(TEM)、同軸電子背散射衍射(on-axis TKD)、三維原子探針(3D APT)等多種表征手段對不同腐蝕時間的氧化膜進(jìn)行了深入系統(tǒng)的研究,查明高Cr-Ni鋼在不同腐蝕時間其表面氧化膜的微觀結(jié)構(gòu),揭示了表面氧化膜微觀結(jié)構(gòu)隨著時間的演變規(guī)律。進(jìn)而,在這些高分辨微觀表征數(shù)據(jù)的基礎(chǔ)上提出了高Cr-Ni鋼在高溫水蒸汽環(huán)境下的腐蝕機(jī)理。

    研究發(fā)現(xiàn)

    Fe-21Cr-32Ni鋼在腐蝕初期,氧通過晶格擴(kuò)散進(jìn)入金屬基體內(nèi)部,形成離散的Fe-Cr尖晶石氧化物顆粒,而基體中的部分金屬態(tài)Ni遷移到材料表面形成一層連續(xù)的金屬Ni層(圖1和圖2)。


    圖1:Fe-21Cr-32Ni鋼腐蝕48h后表面氧化膜的截面形貌。

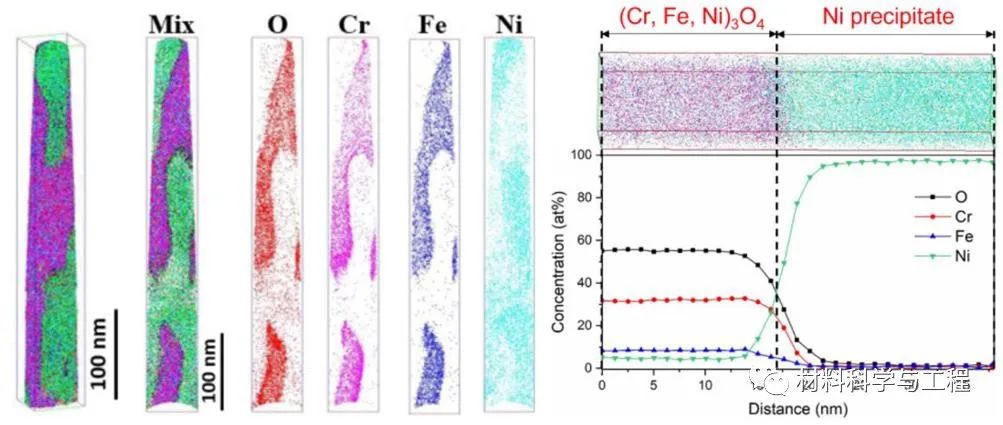

    圖2. Fe-21Cr-32Ni鋼表面氧化膜中氧化物相和富Ni金屬相中元素的空間分布。

    隨著腐蝕時間的延長,F(xiàn)e-Cr尖晶石氧化物顆粒的尺寸逐漸長大并形成一層連續(xù)的氧化層,而早期遷移到基體表面的金屬Ni層被氧化成NiO,同時基體中部分Fe2+/3+向外擴(kuò)散同NiO反應(yīng)生成一層連續(xù)的Fe-Ni尖晶石氧化層(圖3和圖4)。隨著氧化膜厚度的增加,擴(kuò)散進(jìn)入金屬基體中的氧的含量逐漸降低,此時Fe-Cr尖晶石氧化物已經(jīng)無法生成,轉(zhuǎn)而生成一層連續(xù)的熱力學(xué)更加穩(wěn)定的Cr2O3層(圖4)。連續(xù)的Cr2O3層可以進(jìn)一步抑制往金屬基體中擴(kuò)散的氧,此時已經(jīng)無法繼續(xù)生成Cr2O3,而SiO2相較于Cr2O3其熱力學(xué)更加穩(wěn)定,因此在Cr2O3層前沿生成一層SiO2層。由于Fe-21Cr-32Ni鋼中Si含量較低(0.15%wt.),SiO2層呈半連續(xù)狀態(tài)。

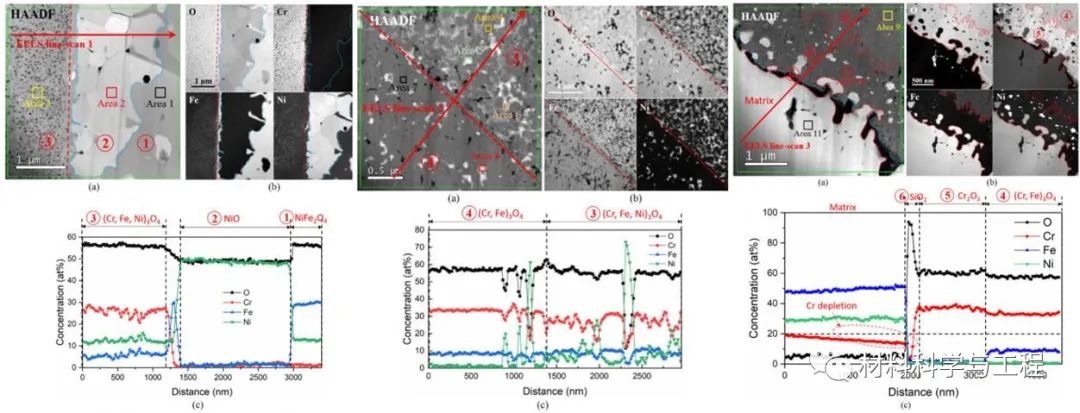

    圖3. Fe-21Cr-32Ni鋼腐蝕1500h后表面氧化膜的截面形貌以及元素分布。

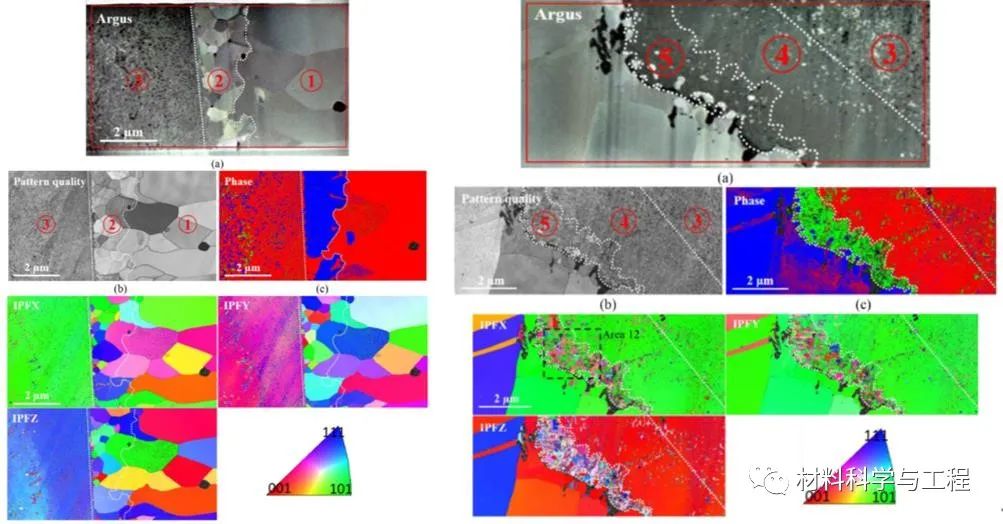

    圖4. Fe-21Cr-32Ni鋼腐蝕1500h后表面氧化膜的晶體結(jié)構(gòu)。

    本研究表明,F(xiàn)e-21Cr-32Ni鋼在高溫水蒸汽中優(yōu)異的耐腐蝕性能主要來自三個方面:1)早期基體表面形成的一層連續(xù)的金屬Ni層;2)氧化膜前沿形成的一層連續(xù)的Cr2O3層;3)Cr2O3層前沿形成的一層半連續(xù)狀的SiO2層(圖5)。

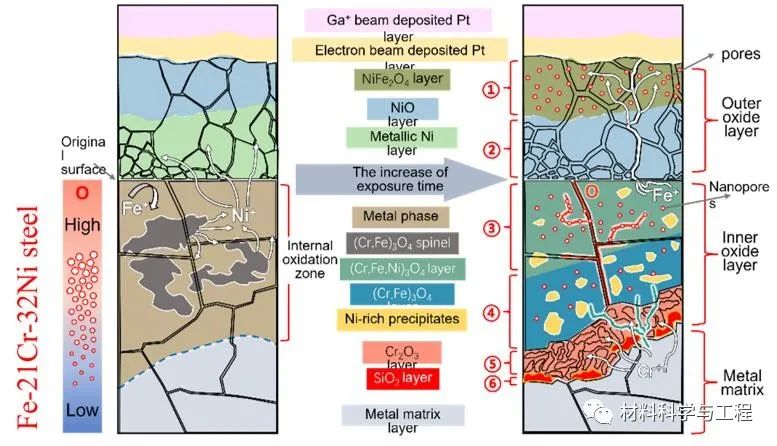

    圖5. Fe-21Cr-32Ni鋼在高溫水中的腐蝕機(jī)理。

    免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請第一時間聯(lián)系本網(wǎng)刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 思思久久精品6一本打道 | 日韩激情电影一区二区在线 | 久久超级碰碰视频久久 | 天天夜夜综合色鬼久久 | 日本精品一级少妇一级 | 午夜福利观看视频1色小妹 天天躁久久躁中文字字幕 亚洲一级高清在线观看 |
