導讀：Ni4Ti3沉淀相對NiTi形狀記憶合金中的馬氏體相變具有重要的影響。但目前其中的一些基本問題仍懸而未決。利用基于相場法的計算機模擬，本文研究了Ni4Ti3沉淀相析出過程中的微觀組織演化及其對B2→R 馬氏體相變的影響，系統研究了Ni4Ti3沉淀相引起的成分非均勻和內應力場對馬氏體相變的耦合作用。發現伴隨Ni4Ti3沉淀相的成分非均勻能夠明顯改變局域的馬氏體相變起始溫度進而對全域的馬氏體相變動力學產生顯著影響，而Ni4Ti3沉淀相引起的內應力場能夠通過變體選擇決定馬氏體疇的孿晶結構。因此，有望通過設計沉淀相形成的微觀結構開發Invar合金。該研究為理解沉淀相調控馬氏體相變的機理提供了基礎，能夠?yàn)椴牧系臒釞C(jī)械處理提供指導，通過設計馬氏體相變行獲得理想的力學性質。

NiTi形狀記憶合金因其獨特的形狀記憶效應和超彈性被廣泛應用于航空航天、工業生產、生物醫療等多個領域，如驅動器、傳感器、血管支架、微創治療器械等。馬氏體相變是形狀記憶合金獨特力學性質的物理基礎，因此馬氏體相變的特征決定了形狀記憶合金的服役性能。

近年來，人們進行了大量的探索以期通過調控馬氏體相變的動力學過程來提高形狀記憶合金的力學性質，如通過納米尺度成分波動和預加載控制馬氏體的形核和長大、引入結構性缺陷實現將馬氏體相變轉化為應變玻璃相變、利用納米復合結構中的錯配應力控制馬氏體相變過程、通過調節成分實現連續馬氏體相變等。其中利用沉淀相調節馬氏體相變是一種簡單、經濟、有效的方法，如NiTi合金中Ni4Ti3沉淀相的出現會對馬氏體相變的類型、相變溫度、相變路徑等產生顯著的影響。這是因?yàn)镹i4Ti3沉淀相不僅在周圍基體中引起成分非均勻，還會導致內應力場，并且沉淀相顆粒間距較小時還會對馬氏體相變產生空間限制，這些因素都可能導致馬氏體相變行為的復雜化。盡管人們很早就發現了Ni4Ti3沉淀相對馬氏體相變的影響，但是關于成分非均勻和內應力場哪個因素占主導作用的爭論仍懸而未決。此外成分非均勻和內應力場共同作用下馬氏體相變?nèi)绾伟l(fā)生，相鄰沉淀相顆粒間內應力場的耦合對馬氏體相變有什么影響也并不清楚。

為此，山東大學朱家明教授，香港理工大學石三強教授和俄亥俄州立大學王云志教授團隊系統的研究了NiTi合金中Ni4Ti3沉淀相對B2 ?R馬氏體相變的影響。基于相場模型的三維計算機模擬再現了Ni4Ti3沉淀相及其引起的成分非均勻場的演化過程如圖1所示，揭示了成分非均勻與內應力場共同作用下的馬氏體相變過程如圖2所示。對相變驅動力的定量分析（見圖3（a））表明成分非均勻主導了馬氏體相變的動力學過程，而內應力場通過變體選擇決定了馬氏體疇結構。該研究還揭示了實效時間、初始成分、及相鄰沉淀相顆粒不同位向關系對馬氏體相變的影響（見圖3（b）-（c））。發現可以通過控制時效的溫度、時間和施加外載來調節沉淀相在基體中導致的成分分布和內應力場，將一級馬氏體相變轉變?yōu)楸碛^連續相變的同時完成變體選擇，進而實現Invar效應以及其他多種應用。該工作以“Influence of Ni4Ti3 precipitation on martensitic transformations in NiTi shape memory alloy: R phase transformation”為題在金屬材料頂級期刊《Acta Materialia》發表。

論文鏈接：https://www.sciencedirect.com/science/article/pii/S1359645421000458

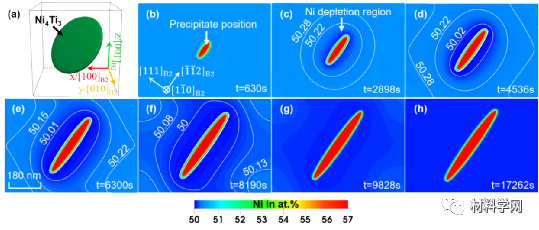

圖1. Ni4Ti3沉淀相長大過程中成分非均勻場的演化。（a） 為Ni4Ti3 沉淀相的三維視圖。 （b）-（h） 沉淀相周圍Ni元素濃度場演化過程的二維截面圖，該截面貫穿圖所示的Ni4Ti3沉淀相顆粒且平行于圖片晶面。

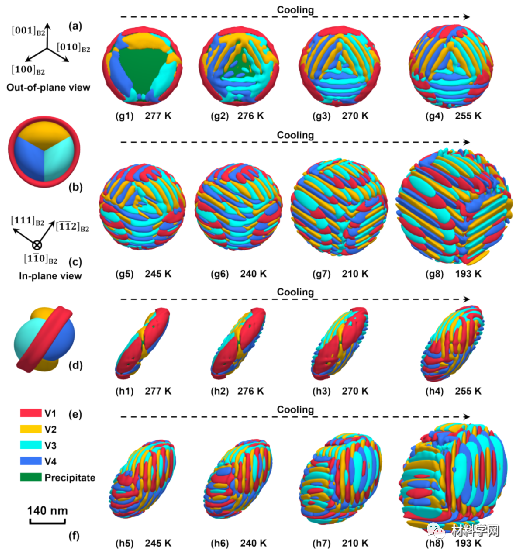

圖2. 成分非均勻和內應力場作用下B2→R馬氏體相變過程。 （a）和分別是 （g1）-（g8）和 （h1）-（h8）的視角坐標。 （b） 和 （d） 顯示了內應力場對R馬氏體相的變體選擇。 （g1）-（g8） 和 （h1）-（h8） 展示了降溫情況下馬氏體相變過程中的微結構演化。不同的顏色代表不同的馬氏體變體和沉淀相，如所示。

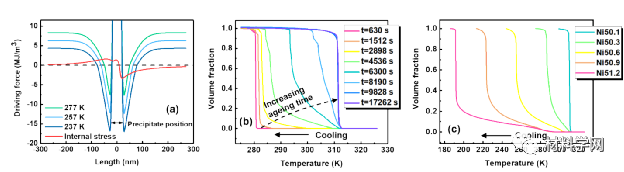

圖3. （a） 沉淀相附近的化學驅動力和內應力貢獻的相變驅動力比較圖。（b）不同時效時間和不同初始成分對馬氏體相變動力學的影響。
