編輯推薦：本文基于溶劑工程技術制備了高效、高亮度的全葉片涂層QLEDs。制備出峰值亮度為66281cd/m2，峰值電流效率為16.03cd/A，峰值功率效率為11.03lm/W，峰值能量效率為12.48%的全葉片型QLED。此外，全葉片涂層QLED的有效面積為？25×25mm2，發射均勻明亮。為制備高性能全葉片涂層QLEDs提供了一種簡單有效的方法。

葉片涂層具有材料利用率高、制備兼容性強等優點，是制備全溶液處理量子點發光二極管（QLEDs）的一種潛在方法。然而，由于薄膜均勻性的問題，用葉片涂布法制備均勻發射的高性能QLEDs仍是一個挑戰。

吉林大學等單位的研究人員通過溶劑工程報告了一個高效的全葉片涂層法制備QLEDs。并且使用二元水/甲醇溶劑降低表面張力，使葉片涂層產生均勻的PEDOT薄膜，還增強了空穴傳輸能力。通過使用氯苯/甲苯二元溶劑促進PVK溶液在基體上的自發擴散，也提高了PVK層的均勻性。這使得成功地制備了一種高效的QLED，其最大外量子效率高達12.48%。相關論文以題目為“Efficient All-Blade-Coated Quantum Dot Light-Emitting Diodes through Solvent Engineering”發表在The Journal of Physical Chemistry Letters期刊上。

論文鏈接： https://doi.org/10.1021/acs.jpclett.0c02419

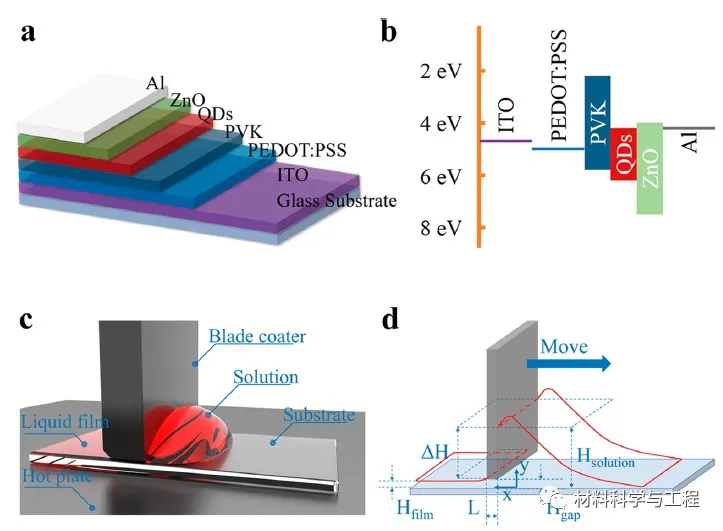

圖1。（a）設備結構和（b）QLED的能級。（c）葉片涂布法原理圖和（d）關鍵參數。

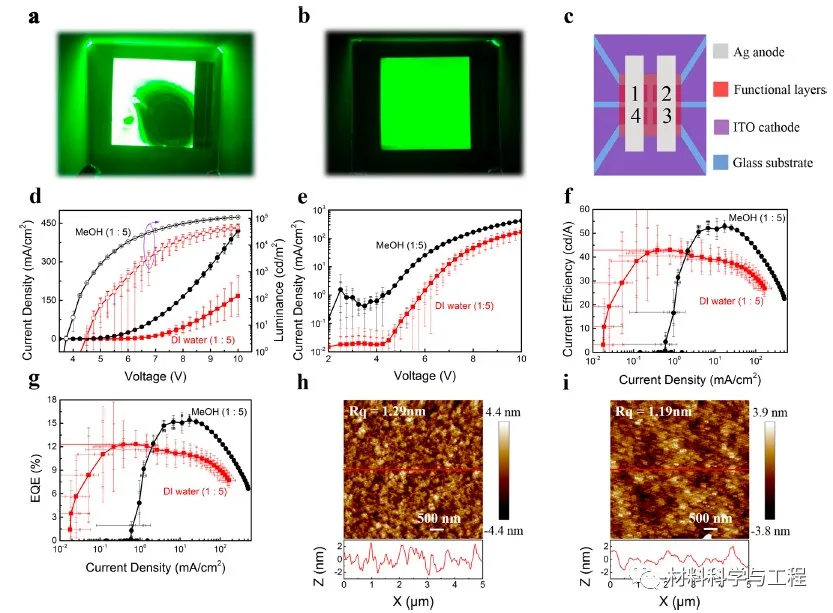

圖2。裝置（有效面積為？25×25 mm2）的圖像PEDOT:PSS層由（a）水溶液和（b）甲醇水溶液（水：甲醇=1： 5，v/v）。（c）一個基板上四個設備的示意圖。（d）電流密度電壓，（e）電流密度-電壓，（f）電流效率-電流密度，以及（g）EQE?電流密度特性（帶誤差條）PEDOT:PSS層由水溶液和甲醇水溶液制備。葉片涂層的AFM圖像PEDOT：PSS薄膜（h）甲醇水溶液和（i）水溶液。

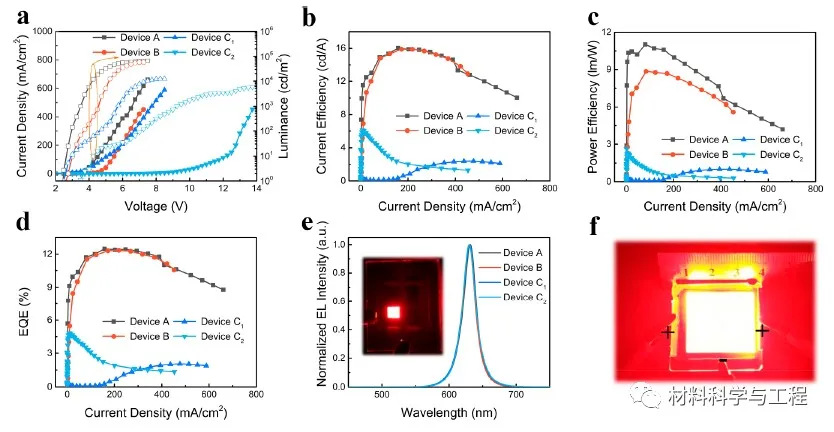

圖3。（a）電流密度？電壓？亮度；（b）電流效率——電流密度；（c）功率效率-電流密度特性；（d）EQE?電流密度特性；以及（e）裝置A、B、C1和C2的EL光譜特性（插圖為裝置A的照片）。（f）大面積裝置A的圖像（有效面積？25×25 mm2）。
